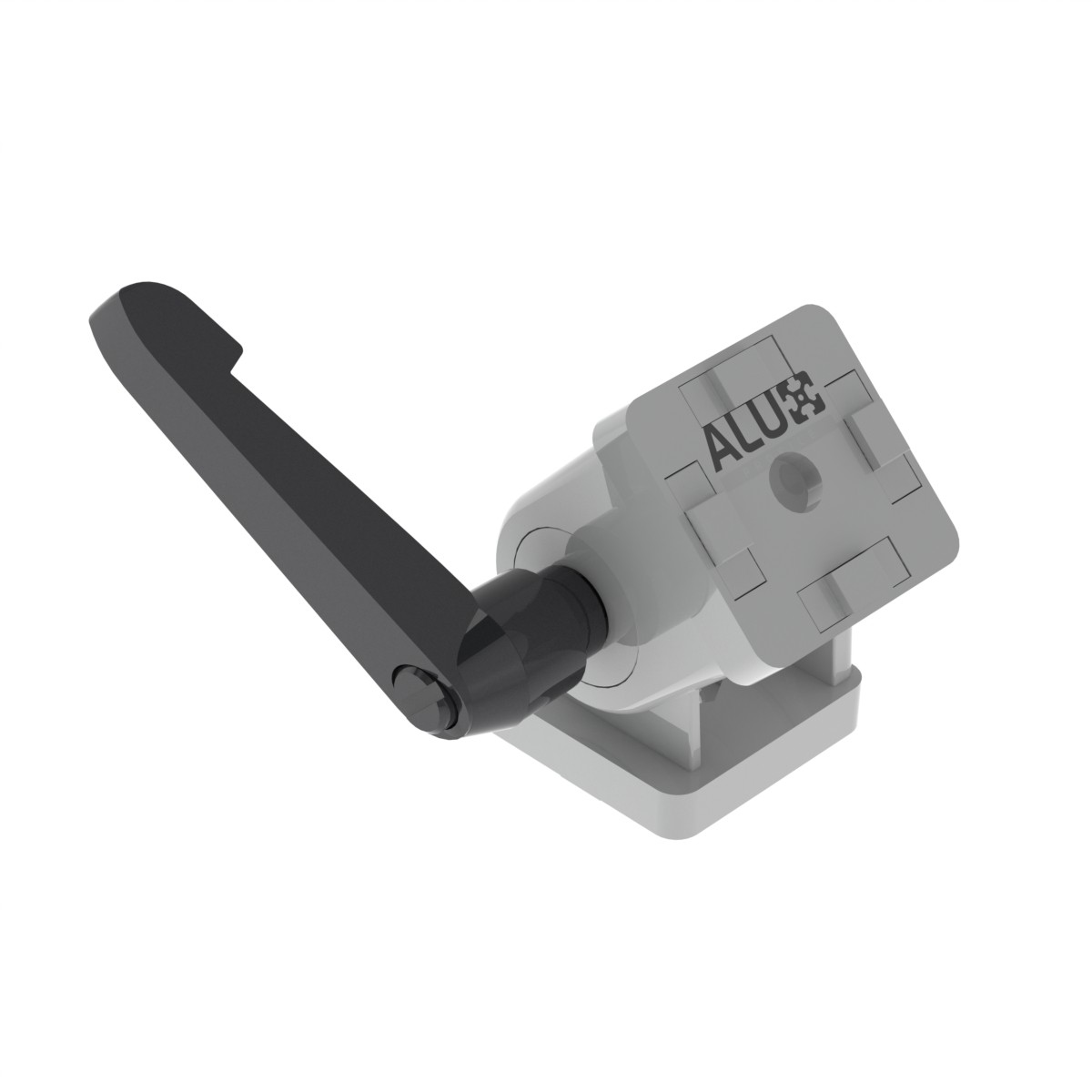

Przegub obrotowy 40 z dźwignią blokującą – do profili aluminiowych serii 40

Przegub obrotowy 40 z dźwignią blokującą to mocne, regulowane złącze zawiasowe do Profil aluminiowy konstrukcyjny 4040 z rowkiem 8. Umożliwia płynne obracanie dwóch profili lub profilu z panelem oraz blokowanie w wybranym kącie — idealne do drzwi regulowanych, osłon, konstrukcji składanych i ram maszynowych.

Najważniejsze zalety

• Regulacja z blokadą: Ustaw i zablokuj kąt przy pomocy dźwigni — idealne do powtarzalnych i precyzyjnych pozycji.
• Szeroki zakres ruchu: Około 192°, idealny do pozycji otwartych i złożonych.
• Trwała konstrukcja: Odlew cynkowy z dźwignią z poliamidu wzmocnionego włóknem szklanym (PA-GF).
• Czysta integracja: Kompaktowa konstrukcja zaprojektowana dla profili serii 40, bez dużych wsporników.

Kompatybilność systemowa

Przeznaczony dla profili aluminiowych serii 40 z rowkiem 8. W pełni kompatybilny z systemami ITEM, ISB, ISP i I-Type, co zapewnia pełną zgodność z europejskimi konstrukcjami modułowymi.

Typowe zastosowania

• Regulowane drzwi, osłony i klapy
• Składane ramy i konstrukcje maszynowe
• Uchylne przyrządy, mocowania i ramiona wsporcze
• Regulowane zabudowy i stanowiska robocze

Jak to działa

1. Przymocuj obie części przegubu do profili za pomocą elementów mocujących do rowka 8.
2. Ustaw żądany kąt (do ~192°) i dokręć dźwignię, aby zablokować pozycję.
3. Poluzuj dźwignię, aby zmienić ustawienie; dokręć ponownie, aby ustabilizować.

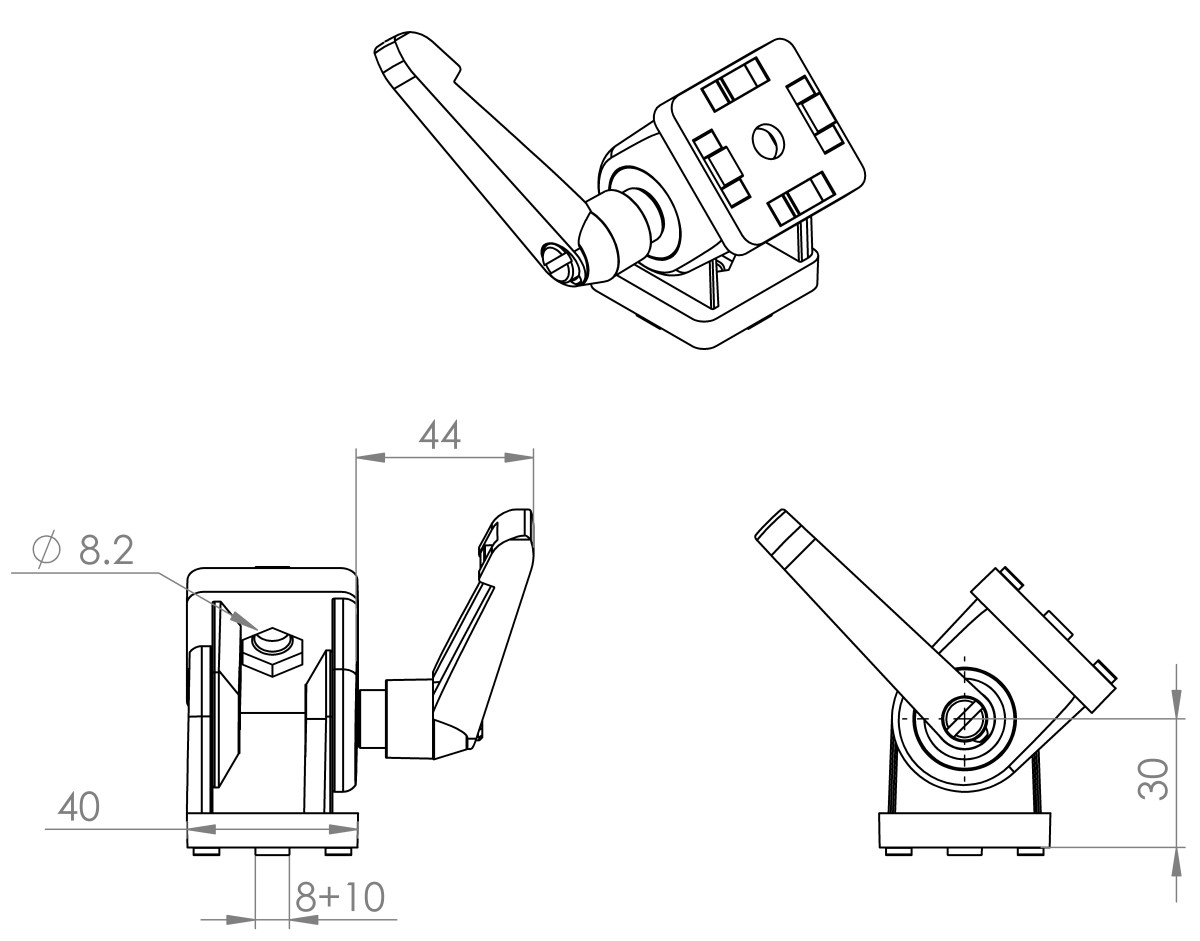

Dane techniczne

• Profil/rowek: Seria 40, rowek 8
• Kąt obrotu: ~192°
• Średnica otworu ØD: ~8,2 mm
• Materiał: Odlew cynkowy; dźwignia z PA-GF
• Masa: ~394 g

W zestawie

• Przegub obrotowy z dźwignią blokującą (zawartość zestawu zależna od dostawcy)

Dlaczego warto wybrać ten przegub?

W porównaniu do zwykłych zawiasów, przegub obrotowy 40 umożliwia płynną, beznarzędziową regulację kąta z pewnym blokowaniem. Idealny dla profili serii 40 lub kompatybilnych systemów I-Type/ITEM/BOSCH.
