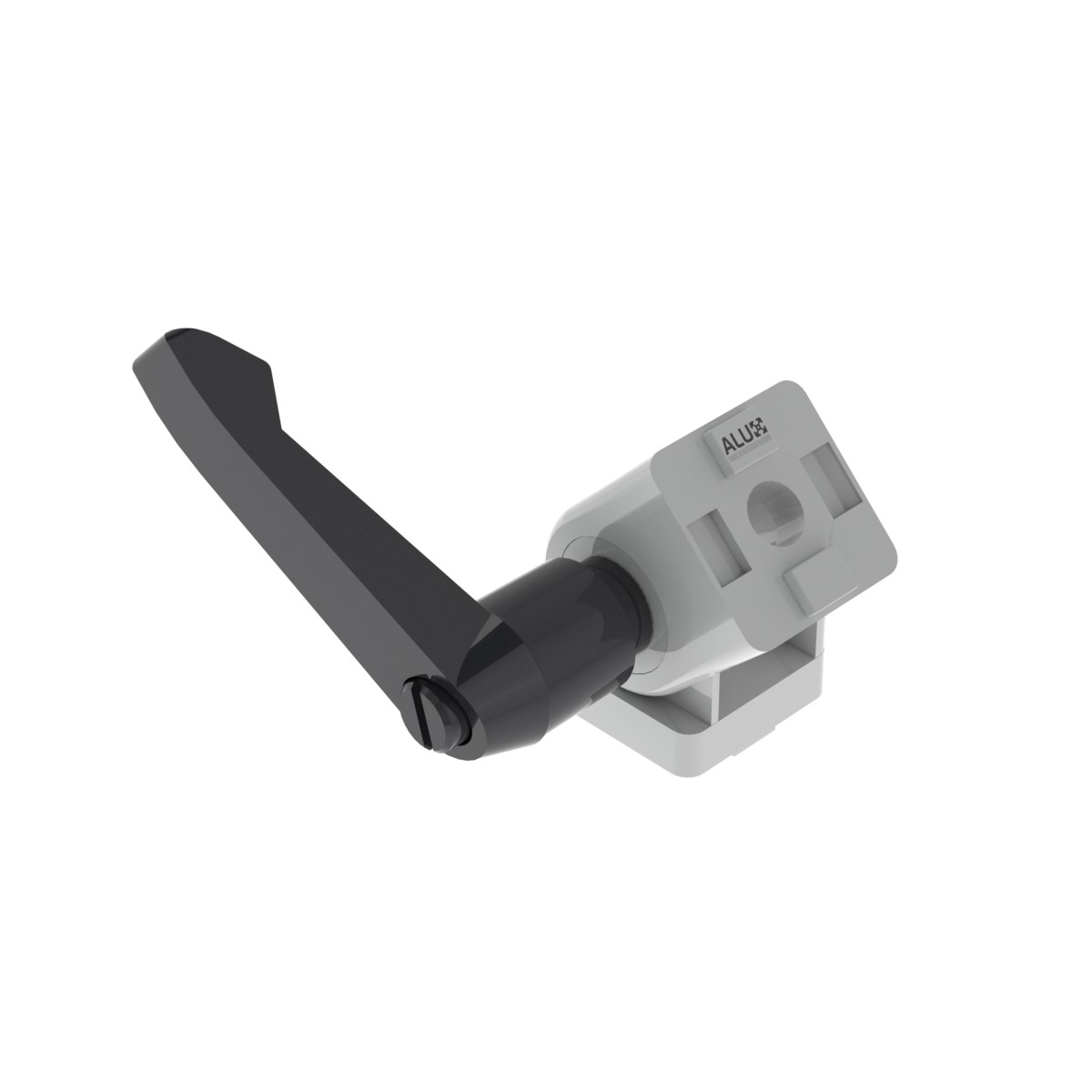

Przegub obrotowy 20 z dźwignią blokującą – do profili aluminiowych serii 20

Przegub obrotowy 20 z dźwignią blokującą to kompaktowe, regulowane złącze zawiasowe do profil aluminiowy konstrukcyjny 2020 z rowkiem 5 lub 6. Umożliwia płynne obracanie dwóch profili (lub profilu z panelem) i pewne zablokowanie pod wybranym kątem — idealne do lekkich ram, osłon, drzwi, pokryw i niewielkich konstrukcji.

Najważniejsze zalety

• Regulacja z blokadą: Szybkie ustawianie kąta i blokowanie dźwignią — precyzyjnie i powtarzalnie.
• Szeroki zakres: Około 182° dla pozycji otwartych i złożonych.
• Lekkie i trwałe: Korpus z odlewu cynkowego, dźwignia PA-GF; masa tylko 55 g.
• Zwarta integracja: Projekt dla serii 20 zapewnia estetyczny montaż.

Kompatybilność systemowa

Przeznaczony do profili serii 20 z rowkiem 5 lub rowkiem 6. W pełni kompatybilny z BSB, BSP, B-Type, BOSCH Rexroth oraz V-Slot.

Typowe zastosowania

• Lekkie drzwi, osłony i panele dostępowe
• Uchylne ramy, uchwyty czujników, ramiona ekspozycyjne
• Składane/regulowane oprzyrządowanie i stanowiska testowe
• Kompaktowe układy mechaniczne i automatyki

Jak to działa

1. Połącz obie połówki z profilami (profil–profil lub profil–panel) przy użyciu osprzętu do rowka 5/6.
2. Ustaw kąt (do ~182°), następnie dokręć dźwignię, aby zablokować pozycję.
3. Poluzuj w celu przestawienia; ponownie dokręć, aby zabezpieczyć.

Dane techniczne

• Profil/rowek: Seria 20, rowek 5 / rowek 6
• Kąt otwarcia: ~182°
• Średnica otworu ØD: ~6,2 mm
• Materiał: Odlew cynkowy; dźwignia PA-GF
• Masa: ~55 g

W zestawie

• Przegub obrotowy z dźwignią blokującą

Dlaczego to złącze?

W porównaniu ze stałymi zawiasami przegub 20 zapewnia szybkie, beznarzędziowe ustawianie kąta i pewną blokadę — idealny do serii 20 lub kompatybilnych systemów B-Type/BOSCH/V-Slot.
