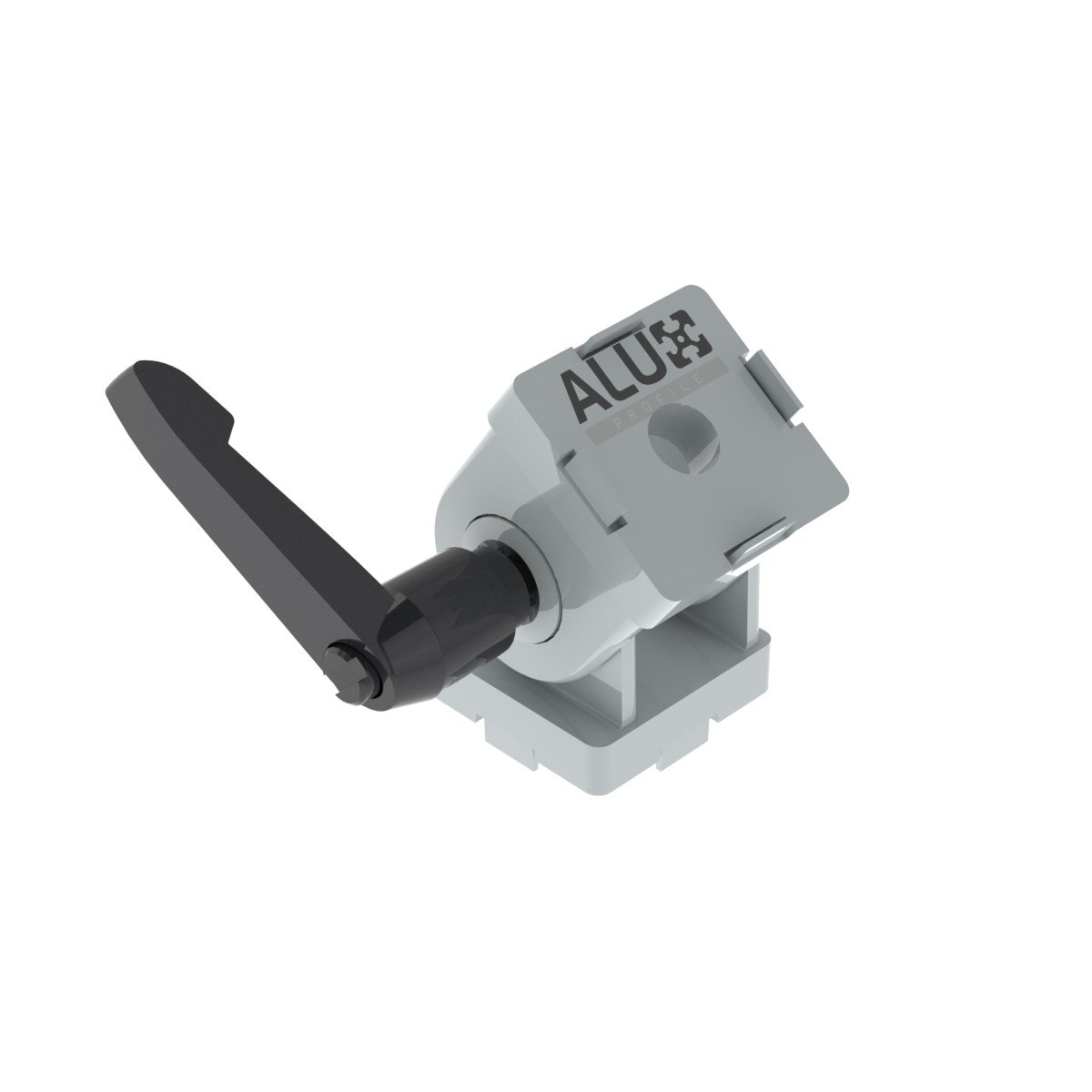

Przegub obrotowy 30 z dźwignią blokującą – do profili aluminiowych serii 30 z rowkiem 8

Przegub obrotowy 30 z dźwignią blokującą to regulowane złącze zawiasowe do systemów profili aluminiowych 30 mm z rowkiem 8. Umożliwia obrót dwóch profili lub profilu z panelem i ich zablokowanie pod wybranym kątem — idealne rozwiązanie do osłon, ram składanych, ramion monitora, klap i konstrukcji regulowanych.

Najważniejsze zalety

• Regulacja z blokadą: Ustaw i zablokuj kąt za pomocą zintegrowanej dźwigni — idealne do powtarzalnych ustawień.
• Szeroki zakres obrotu: Około 182° umożliwia niemal płaskie i złożone pozycje.
• Solidna konstrukcja: Korpus z odlewu cynkowego; dźwignia z poliamidu wzmocnionego włóknem szklanym (PA-GF).
• Kompaktowy design: Dedykowany do profili serii 30 z rowkiem 8; estetyczne połączenie bez dużych wsporników.

Kompatybilność systemowa

Przeznaczony do profili 30 (30×30) z rowkiem 8. Standardowy montaż w rowku profilu; dostępne wersje do montażu czołowego (gwintowanego) w zależności od projektu.

Przegub jest w pełni kompatybilny z systemami BSB, BSP, B-Type oraz BOSCH Rexroth, opartymi na rowku 8. Dzięki temu pasuje do większości profili serii 30 używanych w Europie i przemyśle.

Typowe zastosowania

• Regulowane osłony, pokrywy i klapy
• Uchylne mocowania, przyrządy i stanowiska testowe
• Ramy składane, wysięgniki i ramiona pomocnicze
• Uchwyty monitorów i lekkiego wyposażenia

Jak to działa

1. Połącz dwie części z profili (profil–profil lub profil–panel) przy użyciu osprzętu do rowka 8.
2. Ustaw żądany kąt (do ~182°) i dokręć dźwignię, aby zablokować pozycję.
3. Poluzuj, aby ponownie ustawić, i dokręć, by zabezpieczyć.

Dane techniczne

• Nr katalogowy: TC1-30-Handle (Przegub obrotowy 30 z dźwignią blokującą)
• Profil/rowek: Seria 30, rowek 8
• Kąt obrotu: ~182°
• Średnica otworu ØD: ~8,3 mm
• Materiał: Odlew cynkowy; dźwignia z PA-GF
• Waga: ok. 156 g

Zawartość zestawu

• Przegub obrotowy z dźwignią blokującą

Dlaczego warto wybrać to złącze?

W porównaniu ze stałymi wspornikami lub zwykłymi zawiasami, blokowany przegub obrotowy umożliwia szybkie, beznarzędziowe ustawianie kąta z solidnym mocowaniem — idealne do konstrukcji serii 30 lub kompatybilnych systemów B-Type/BOSCH.
