Przegub obrotowy 45 z dźwignią blokującą – do profili aluminiowych serii 45

Przegub obrotowy 45 z dźwignią blokującą to solidne, regulowane złącze zawiasowe do profil aluminiowy konstrukcyjny 4545 z rowkiem 8 lub 10. Umożliwia płynny obrót dwóch profili lub profilu z panelem, a następnie pewne zablokowanie pod wybranym kątem — idealne do osłon regulowanych, drzwi, klap, stanowisk roboczych i konstrukcji składanych.

Najważniejsze zalety

• Regulacja z blokadą: Ustaw i zablokuj kąt przy pomocy zintegrowanej dźwigni — idealne do powtarzalnych ustawień i szybkich regulacji.
• Szeroki zakres ruchu: Kąt otwarcia ok. 178°, idealny do pozycji otwartych i złożonych.
• Trwała konstrukcja przemysłowa: Korpus z odlewu cynkowego; dźwignia z poliamidu wzmocnionego włóknem szklanym (PA-GF).
• Estetyczna integracja: Kompaktowa forma dostosowana do profili serii 45, bez potrzeby dużych wsporników.

Kompatybilność systemowa

Przeznaczony dla profili serii 45 z rowkiem 8 lub rowkiem 10. W pełni kompatybilny z systemami BSB, BSP, B-Type i BOSCH Rexroth, co gwarantuje uniwersalne dopasowanie do większości europejskich systemów konstrukcyjnych.

Typowe zastosowania

• Regulowane osłony, drzwi i panele dostępowe
• Przyrządy uchylne, ramy maszyn i testowe
• Konstrukcje składane, ramiona i podpory
• Uchwyty monitorów, systemy pozycjonowania i meble modułowe

Jak to działa

1. Zamocuj obie części przegubu do profili (profil–profil lub profil–panel) przy użyciu osprzętu do rowka 8 lub 10.
2. Ustaw kąt (do ~178°), a następnie dokręć dźwignię, aby zablokować pozycję.
3. Poluzuj dźwignię, aby zmienić ustawienie; dokręć ponownie, aby ustabilizować.

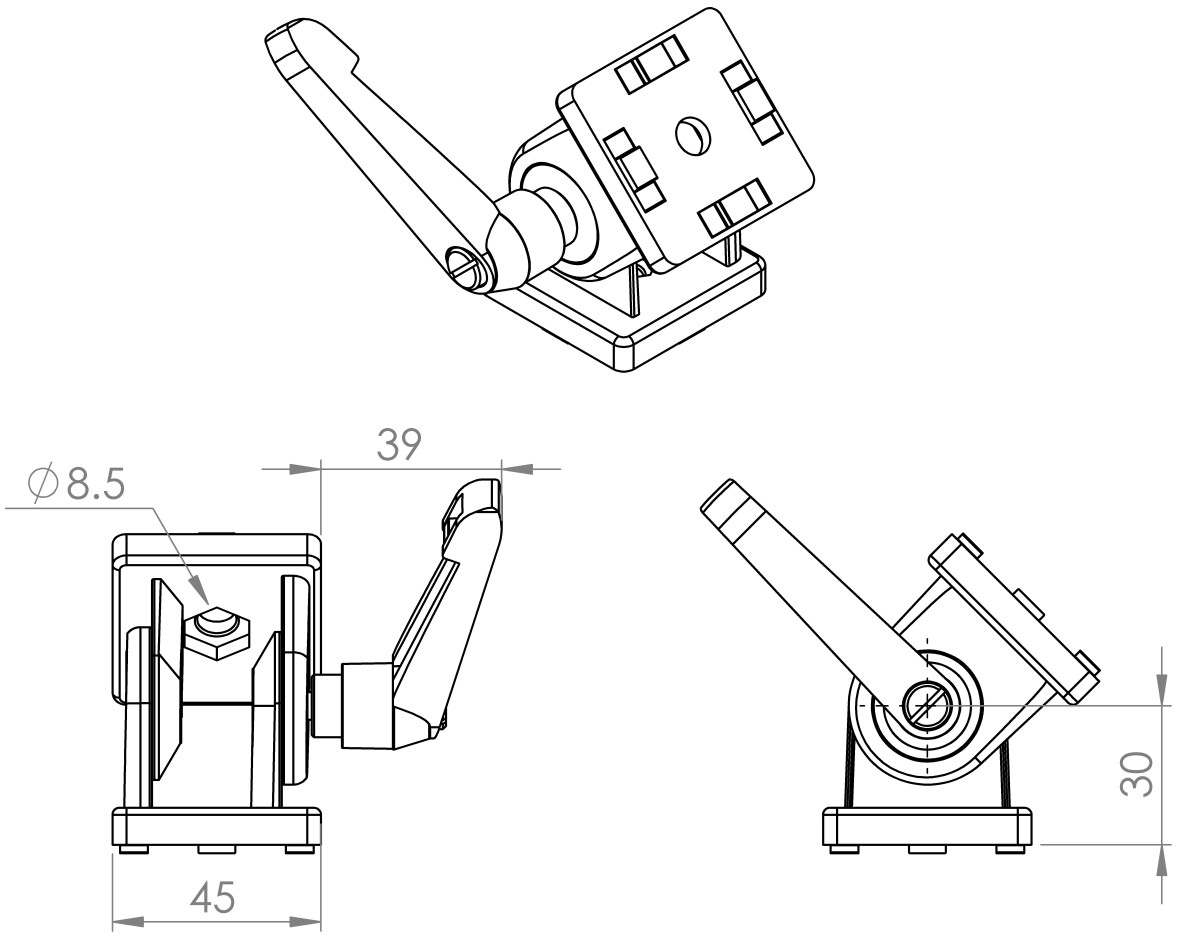

Dane techniczne

• Numer katalogowy: Przegub obrotowy 45 z dźwignią blokującą
• Profil/rowek: Seria 45, rowek 8 / rowek 10
• Kąt obrotu: ~178°
• Średnica otworu ØD: ~8,5 mm
• Materiał: Odlew cynkowy; dźwignia z PA-GF
• Waga: ok. 317 g

Zawartość zestawu

• Przegub obrotowy z dźwignią blokującą

Dlaczego warto wybrać to złącze?

W porównaniu ze stałymi wspornikami lub zwykłymi zawiasami, przegub obrotowy 45 z dźwignią blokującą umożliwia precyzyjną regulację kąta bez użycia narzędzi i pewne zablokowanie położenia — idealny do konstrukcji serii 45 lub kompatybilnych systemów B-Type/BOSCH Rexroth.
