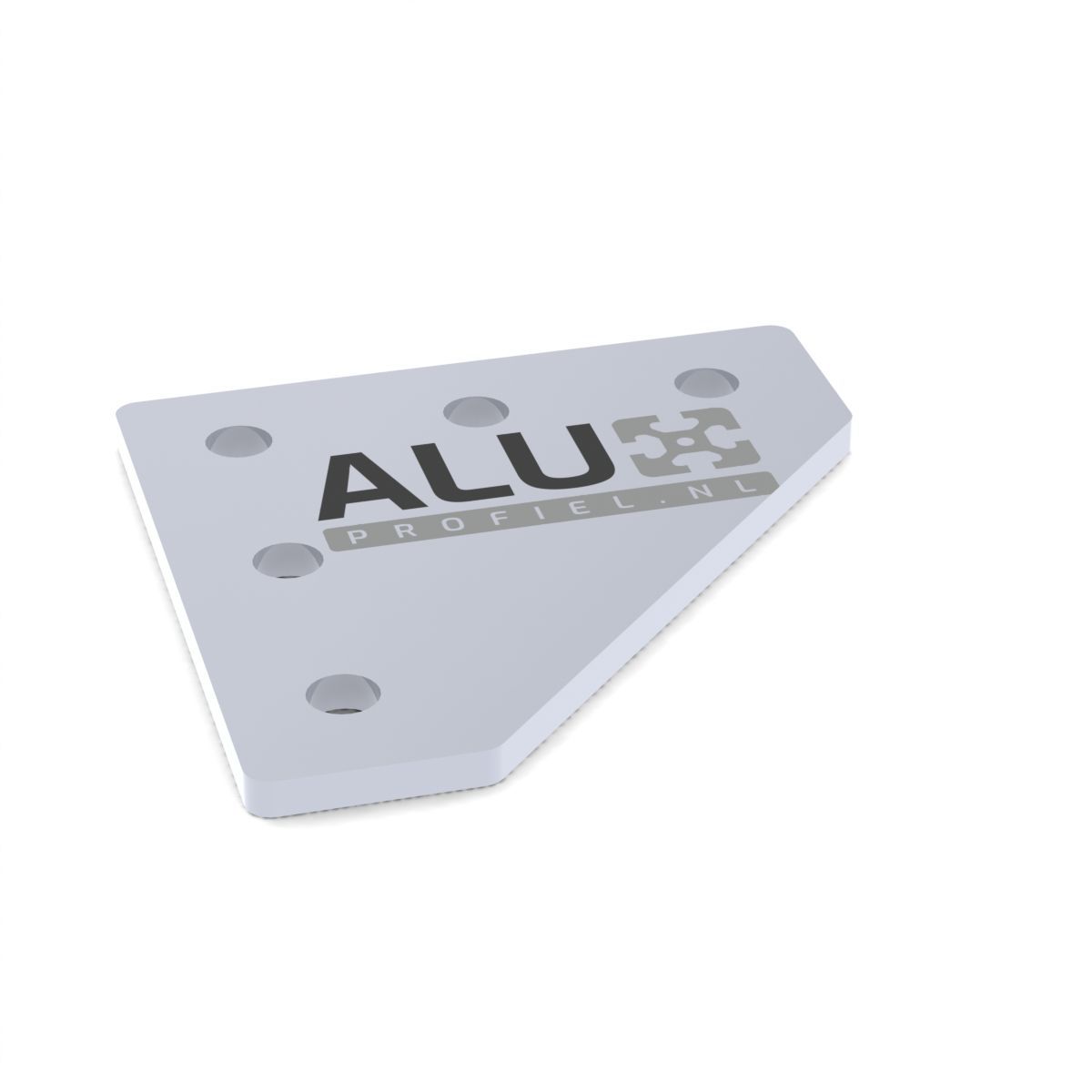

Aluminiowa płyta łączeniowa L 90×90 mm do profili aluminiowych – seria 30, 5 otworów

Aluminiowa płyta łączeniowa L 90×90 mm to narożny element montażowy przeznaczony do łączenia dwóch konstrukcyjnych profili aluminiowych serii 30 ustawionych względem siebie pod kątem 90°. Płaska konstrukcja płyty tworzy zewnętrzne wzmocnienie narożnika i pomaga ustabilizować wzajemne położenie profili.

Płyta jest przeznaczona do konstrukcji wykonywanych z profili aluminiowych serii 30 z rowkiem T o szerokości 8 mm. Może być stosowana podczas budowy ram, stelaży, stanowisk roboczych, stołów przemysłowych, osłon maszyn, regałów, wózków oraz innych modułowych konstrukcji technicznych.

Element został wykonany z surowego aluminium o grubości 3 mm. Płyta posiada 5 otworów montażowych o średnicy Ø6,5 mm, przeznaczonych do zastosowania ze śrubami M6 i odpowiednimi wpustami rowkowymi do profili serii 30.

Pięć punktów mocowania w układzie narożnym

Płyta posiada 5 otworów montażowych Ø6,5 mm rozmieszczonych na dwóch częściach narożnego połączenia. Układ otworów umożliwia zamocowanie płyty do rowków obu profili przy użyciu pięciu śrub M6 oraz pięciu wpustów rowkowych.

Rozmieszczenie punktów mocowania pozwala przykręcić jedną część płyty do pierwszego profilu, a pozostałą część do profilu ustawionego pod kątem 90°. Przed dokręceniem należy upewnić się, że wszystkie wpusty znajdują się dokładnie pod otworami, a płyta równomiernie przylega do powierzchni profili.

Śruby należy dokręcać stopniowo i naprzemiennie. Pozwala to ograniczyć przekoszenie płyty oraz niepożądane przesunięcie profili podczas wykonywania połączenia.

Kompatybilność z profilami aluminiowymi serii 30

Aluminiowa płyta łączeniowa L 90×90 mm jest przeznaczona do profili aluminiowych serii 30 z rowkiem T o szerokości 8 mm. Może współpracować z różnymi przekrojami profili należącymi do tego systemu, jeżeli rozmieszczenie dostępnych rowków umożliwia prawidłowe ustawienie wszystkich pięciu punktów mocowania.

Przed zakupem należy sprawdzić serię zastosowanych profili, geometrię ich rowków oraz ilość miejsca dostępnego na zewnętrznej powierzchni narożnika. Produkt nie jest uniwersalną płytą do wszystkich systemów profili posiadających rowek o nominalnej szerokości 8 mm.

Otwory o średnicy Ø6,5 mm są przeznaczone do śrub M6. Do montażu w rowkach należy zastosować wpusty rowkowe dopasowane do geometrii profili serii 30.

Surowe aluminium w kolorze srebrnoszarym

Płyta została wykonana z surowego, nieobrobionego aluminium w kolorze srebrnoszarym. Jej powierzchnia nie jest anodowana ani malowana proszkowo, dzięki czemu zachowuje naturalny, techniczny wygląd aluminium.

Srebrnoszara powierzchnia dobrze komponuje się z anodowanymi profilami aluminiowymi serii 30. Płyta może być również stosowana z czarnymi profilami, tworząc wyraźny kontrast pomiędzy powierzchnią profilu a surowym elementem wzmacniającym narożnik.

W celu uzyskania spójnego, srebrnoszarego wykończenia połączenia zalecane jest zastosowanie srebrnych śrub montażowych ISO 7380-M6x12.

Rekomendowane elementy montażowe

Do wykorzystania wszystkich pięciu otworów i zamocowania jednej płyty bezpośrednio w rowkach profili aluminiowych serii 30 zalecane są:

• 5× ISO 7380-M6x12 – srebrne,
• 5× 8-4-M6.30.

Srebrne śruby ISO 7380-M6x12 posiadają niski, zaokrąglony łeb z gniazdem imbusowym. Ich kompaktowa forma dobrze komponuje się z surową powierzchnią aluminiowej płyty i ogranicza ilość elementów wystających poza miejsce połączenia.

Wpusty 8-4-M6.30 są przeznaczone do rowków T profili aluminiowych serii 30. Umożliwiają zamocowanie płyty bezpośrednio w istniejących rowkach, bez wiercenia, frezowania ani gwintowania profili.

Sposób montażu płyty łączeniowej L 90×90 mm

1. Sprawdzenie profili: upewnić się, że zastosowane profile należą do serii 30 i posiadają rowek T o szerokości 8 mm.

2. Przygotowanie narożnika: ustawić dwa profile w wymaganym położeniu pod kątem 90°.

3. Oczyszczenie rowków: usunąć z rowków opiłki, kurz oraz inne zabrudzenia mogące utrudnić ustawienie wpustów.

4. Rozmieszczenie wpustów: wprowadzić pięć wpustów 8-4-M6.30 do odpowiednich rowków obu profili, zgodnie z układem otworów płyty.

5. Ustawienie płyty: przyłożyć płytę do zewnętrznych powierzchni profili i dopasować wszystkie otwory do położenia wpustów.

6. Wprowadzenie śrub: przełożyć pięć śrub ISO 7380-M6x12 przez otwory płyty i rozpocząć wkręcanie ich we wpusty.

7. Wstępne dokręcenie: dokręcić śruby częściowo, pozostawiając możliwość regulacji położenia profili i płyty.

8. Kontrola kąta: sprawdzić ustawienie profili pod kątem 90° oraz równomierne przyleganie płyty do obu części narożnika.

9. Ostateczne dokręcenie: dokręcać wszystkie śruby stopniowo i naprzemiennie, kontrolując położenie całego połączenia.

10. Kontrola końcowa: upewnić się, że płyta nie przemieszcza się, profile zachowują wymagane ustawienie, a wszystkie śruby zostały prawidłowo osadzone.

Siłę dokręcania należy dopasować do konstrukcji profili, wpustów oraz aluminiowej płyty. Nadmierne dokręcenie może niepotrzebnie obciążyć otwory płyty albo uszkodzić gwinty elementów montażowych.

Surowa płyta narożna do profili aluminiowych serii 30

Aluminiowa płyta łączeniowa L 90×90 mm to praktyczny element do wykonywania zewnętrznych połączeń narożnych w konstrukcjach z profili aluminiowych serii 30. Pięć otworów Ø6,5 mm oraz montaż bezpośrednio w rowkach umożliwiają połączenie dwóch profili ustawionych pod kątem 90°.

Surowe aluminium o grubości 3 mm, srebrnoszary kolor oraz możliwość zastosowania śrub ISO 7380-M6x12 pozwalają uzyskać funkcjonalne i techniczne wykończenie ram, stanowisk roboczych, osłon, regałów, wózków oraz innych modułowych konstrukcji z profili aluminiowych serii 30.
