Czarna płyta łączeniowa L 90×90 mm do profili aluminiowych – seria 30, 5 otworów

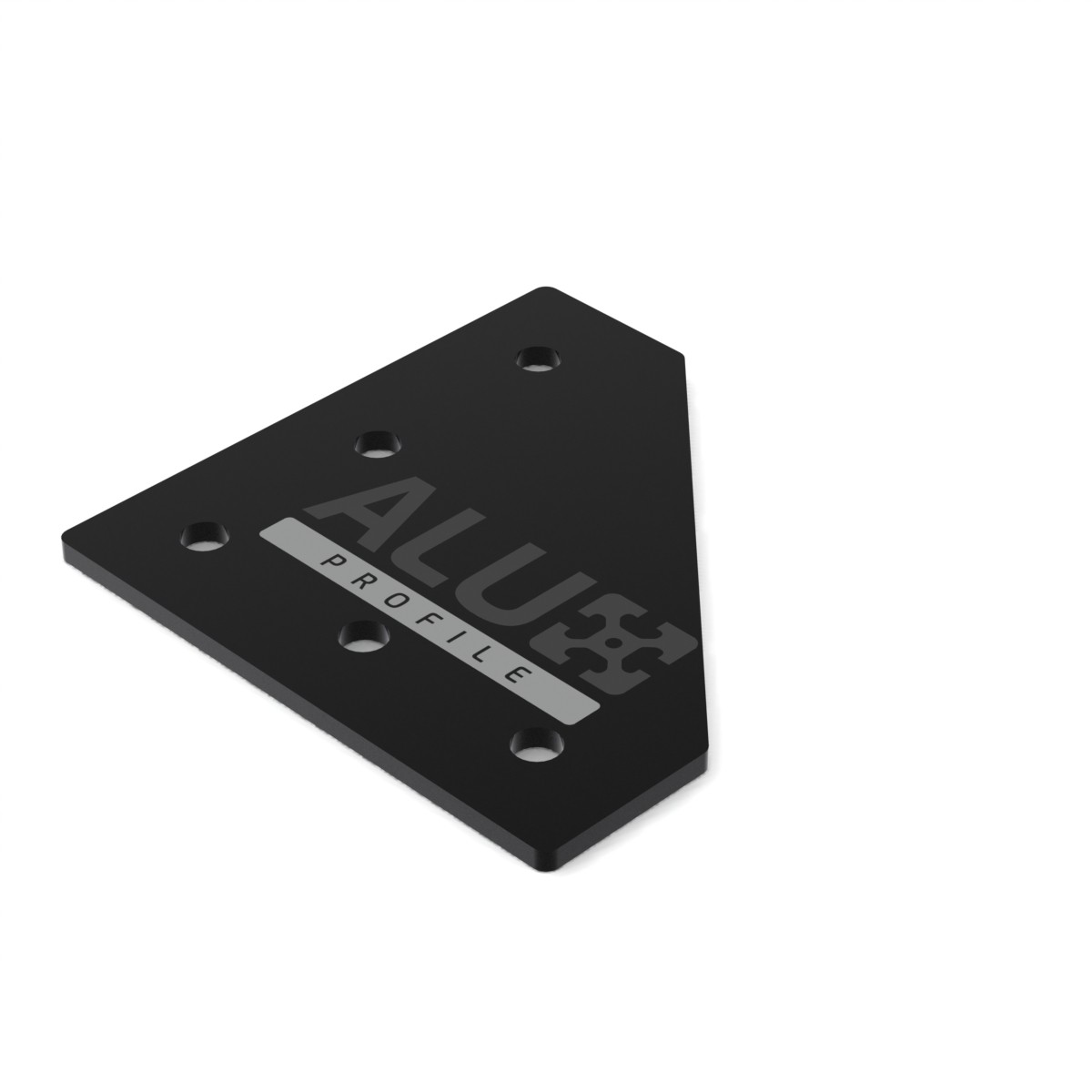

Czarna płyta łączeniowa L 90×90 mm to narożny element montażowy przeznaczony do łączenia dwóch konstrukcyjnych profili aluminiowych serii 30 ustawionych względem siebie pod kątem 90°. Płaska konstrukcja płyty tworzy zewnętrzne wzmocnienie narożnika i pomaga ustabilizować wzajemne położenie profili.

Płyta jest przeznaczona do konstrukcji wykonywanych z profili aluminiowych serii 30 z rowkiem T o szerokości 8 mm. Może być stosowana podczas budowy ram, stelaży, stanowisk roboczych, stołów przemysłowych, osłon maszyn, regałów, wózków oraz innych modułowych konstrukcji technicznych.

Element został wykonany z aluminium o grubości 3 mm i wykończony poprzez czarne malowanie proszkowe RAL 9005 z drobną strukturą. Płyta posiada 5 otworów montażowych o średnicy Ø6,5 mm, przeznaczonych do zastosowania ze śrubami M6 i odpowiednimi wpustami rowkowymi do profili serii 30.

Płyta narożna do połączenia dwóch profili pod kątem 90°

Geometria płyty została dopasowana do narożnego układu L. Element jest montowany na zewnętrznych powierzchniach dwóch profili ustawionych prostopadle, dzięki czemu obejmuje oba ramiona połączenia i tworzy dodatkowe usztywnienie narożnika.

Taki sposób montażu umożliwia wykonanie stabilnego Połączenia rowkowego (rowek–rowek). Płyta pozostaje widoczna na konstrukcji i może pełnić jednocześnie funkcję technicznego elementu wzmacniającego oraz estetycznego wykończenia miejsca połączenia.

Przed ostatecznym dokręceniem śrub można wyregulować położenie płyty oraz wzajemne ustawienie łączonych profili. W razie późniejszej przebudowy konstrukcji połączenie można poluzować, przesunąć lub całkowicie zdemontować bez wykonywania dodatkowych otworów w profilach.

Pięć punktów mocowania w układzie narożnym

Płyta posiada 5 otworów montażowych Ø6,5 mm rozmieszczonych na dwóch częściach narożnego połączenia. Układ otworów umożliwia zamocowanie płyty do rowków obu profili przy użyciu pięciu śrub M6 oraz pięciu wpustów rowkowych.

Rozmieszczenie punktów mocowania pozwala przykręcić jedną część płyty do pierwszego profilu, a pozostałą część do profilu ustawionego pod kątem 90°. Przed dokręceniem należy upewnić się, że wszystkie wpusty znajdują się dokładnie pod otworami, a płyta równomiernie przylega do powierzchni profili.

Śruby należy dokręcać stopniowo i naprzemiennie. Pozwala to ograniczyć przekoszenie płyty oraz niepożądane przesunięcie profili podczas wykonywania połączenia.

Kompatybilność z profilami aluminiowymi serii 30

Czarna płyta łączeniowa L 90×90 mm jest przeznaczona do profili aluminiowych serii 30 z rowkiem T o szerokości 8 mm. Może współpracować z różnymi przekrojami profili należącymi do tego systemu, jeżeli rozmieszczenie dostępnych rowków umożliwia prawidłowe ustawienie wszystkich pięciu punktów mocowania.

Przed zakupem należy sprawdzić serię zastosowanych profili, geometrię ich rowków oraz ilość miejsca dostępnego na zewnętrznej powierzchni narożnika. Produkt nie jest uniwersalną płytą do wszystkich systemów profili posiadających rowek o nominalnej szerokości 8 mm.

Otwory o średnicy Ø6,5 mm są przeznaczone do śrub M6. Do montażu w rowkach należy zastosować wpusty rowkowe dopasowane do geometrii profili serii 30.

Czarne malowanie proszkowe RAL 9005 z drobną strukturą

Powierzchnia płyty została wykończona poprzez czarne malowanie proszkowe RAL 9005 z drobną strukturą. Matowe, techniczne wykończenie dobrze komponuje się z czarnymi profilami aluminiowymi oraz pozostałymi czarnymi elementami montażowymi.

Płyta może być również stosowana ze srebrnoszarymi profilami aluminiowymi, tworząc wyraźny kontrast pomiędzy powierzchnią profilu a czarnym elementem wzmacniającym narożnik.

W celu zachowania jednolitej kolorystyki połączenia zalecane jest zastosowanie czarnych śrub montażowych ISO 7380-M6x12 BLACK.

Rekomendowane elementy montażowe

Do wykorzystania wszystkich pięciu otworów i zamocowania jednej płyty bezpośrednio w rowkach profili aluminiowych serii 30 zalecane są:

• 5× ISO 7380-M6x12 BLACK,
• 5× 8-4-M6.30.

Czarne śruby ISO 7380-M6x12 BLACK posiadają niski, zaokrąglony łeb z gniazdem imbusowym. Ich wykończenie dobrze komponuje się z czarną powierzchnią płyty i pozwala uzyskać spójny wygląd zewnętrznego połączenia narożnego.

Wpusty 8-4-M6.30 są przeznaczone do rowków T profili aluminiowych serii 30. Umożliwiają zamocowanie płyty bezpośrednio w istniejących rowkach, bez wiercenia, frezowania ani gwintowania profili.

Sposób montażu płyty łączeniowej L 90×90 mm

1. Sprawdzenie profili: upewnić się, że zastosowane profile należą do serii 30 i posiadają rowek T o szerokości 8 mm.

2. Przygotowanie narożnika: ustawić dwa profile w wymaganym położeniu pod kątem 90°.

3. Oczyszczenie rowków: usunąć z rowków opiłki, kurz oraz inne zabrudzenia mogące utrudnić ustawienie wpustów.

4. Rozmieszczenie wpustów: wprowadzić pięć wpustów 8-4-M6.30 do odpowiednich rowków obu profili, zgodnie z układem otworów płyty.

5. Ustawienie płyty: przyłożyć płytę do zewnętrznych powierzchni profili i dopasować wszystkie otwory do położenia wpustów.

6. Wprowadzenie śrub: przełożyć pięć śrub ISO 7380-M6x12 BLACK przez otwory płyty i rozpocząć wkręcanie ich we wpusty.

7. Wstępne dokręcenie: dokręcić śruby częściowo, pozostawiając możliwość regulacji położenia profili i płyty.

8. Kontrola kąta: sprawdzić ustawienie profili pod kątem 90° oraz równomierne przyleganie płyty do obu części narożnika.

9. Ostateczne dokręcenie: dokręcać wszystkie śruby stopniowo i naprzemiennie, kontrolując położenie całego połączenia.

10. Kontrola końcowa: upewnić się, że płyta nie przemieszcza się, profile zachowują wymagane ustawienie, a wszystkie śruby zostały prawidłowo osadzone.

Siłę dokręcania należy dopasować do konstrukcji profili, wpustów oraz aluminiowej płyty. Nadmierne dokręcenie może niepotrzebnie obciążyć otwory płyty albo uszkodzić gwinty elementów montażowych.

Stabilne wykończenie narożnika z profili serii 30

Czarna płyta łączeniowa L 90×90 mm to praktyczny element do wykonywania zewnętrznych połączeń narożnych w konstrukcjach z profili aluminiowych serii 30. Pięć otworów Ø6,5 mm oraz montaż bezpośrednio w rowkach umożliwiają połączenie dwóch profili ustawionych pod kątem 90°.

Aluminium o grubości 3 mm, czarne malowanie proszkowe RAL 9005 z drobną strukturą oraz możliwość zastosowania śrub ISO 7380-M6x12 BLACK pozwalają uzyskać funkcjonalne i spójne wizualnie wykończenie ram, stanowisk roboczych, osłon, regałów, wózków oraz innych modułowych konstrukcji technicznych.
