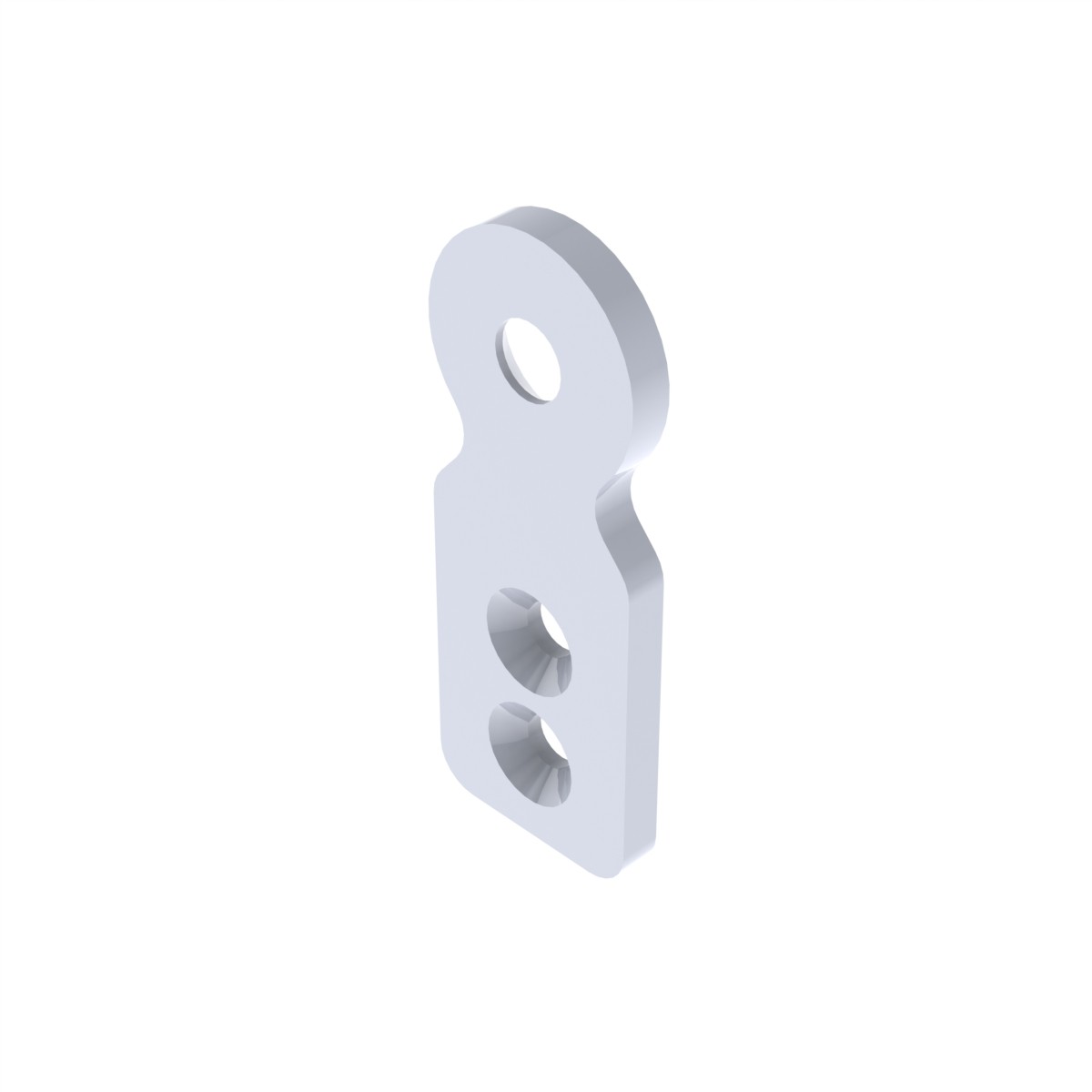

Płyta łącząca rurę Ø28 mm z profilem aluminiowym T-slot – adapter do systemu Leanpipe

Płyta łącząca rurę Ø28 mm z profilem aluminiowym T-slot to praktyczny adapter umożliwiający połączenie dwóch różnych systemów konstrukcyjnych: modułowego systemu okrągłych rur aluminiowych o średnicy 28 mm oraz konstrukcyjnych profili aluminiowych z rowkiem T. Pozwala tworzyć hybrydowe ramy, w których lekka konstrukcja rurowa współpracuje ze sztywną i rozbudowaną konstrukcją profilową.

Łącznik jest szczególnie przydatny podczas budowy regałów przepływowych, szyn i przenośników rolkowych, wózków transportowych, stanowisk montażowych oraz systemów przepływu materiałów. Umożliwia przytwierdzenie końca okrągłej rury Ø28 mm do konstrukcyjnego profilu T-slot, dzięki czemu system rurowy Leanpipe można zintegrować z główną ramą wykonaną z profili aluminiowych.

Rozwiązanie sprawdza się w projektach, w których część konstrukcji powinna być wykonana z profili T-slot, natomiast elementy pomocnicze, prowadnice, wsporniki lub ramy pod szyny rolkowe mają zostać wykonane z okrągłych profili aluminiowych Ø28 mm. Pozwala to dopasować rodzaj profilu do funkcji konkretnego fragmentu konstrukcji.

Adapter może współpracować zarówno ze srebrnym aluminiowym profilem okrągłym Ø28 mm, jak i z czarnym aluminiowym profilem okrągłym Ø28 mm. Dzięki temu można dopasować wygląd konstrukcji do pozostałych elementów stanowiska, regału lub wózka.

Do przykręcenia płyty do rury konieczne jest wykonanie gwintu M8 w otworze centralnym znajdującym się w czole aluminiowego profilu okrągłego. Usługę gwintowania można zamówić razem z rurą Ø28 mm. Podczas konfiguracji profilu na stronie produktu należy wybrać opcję 1× gwintowanie M8 dla tego końca rury, do którego ma zostać zamocowana płyta.

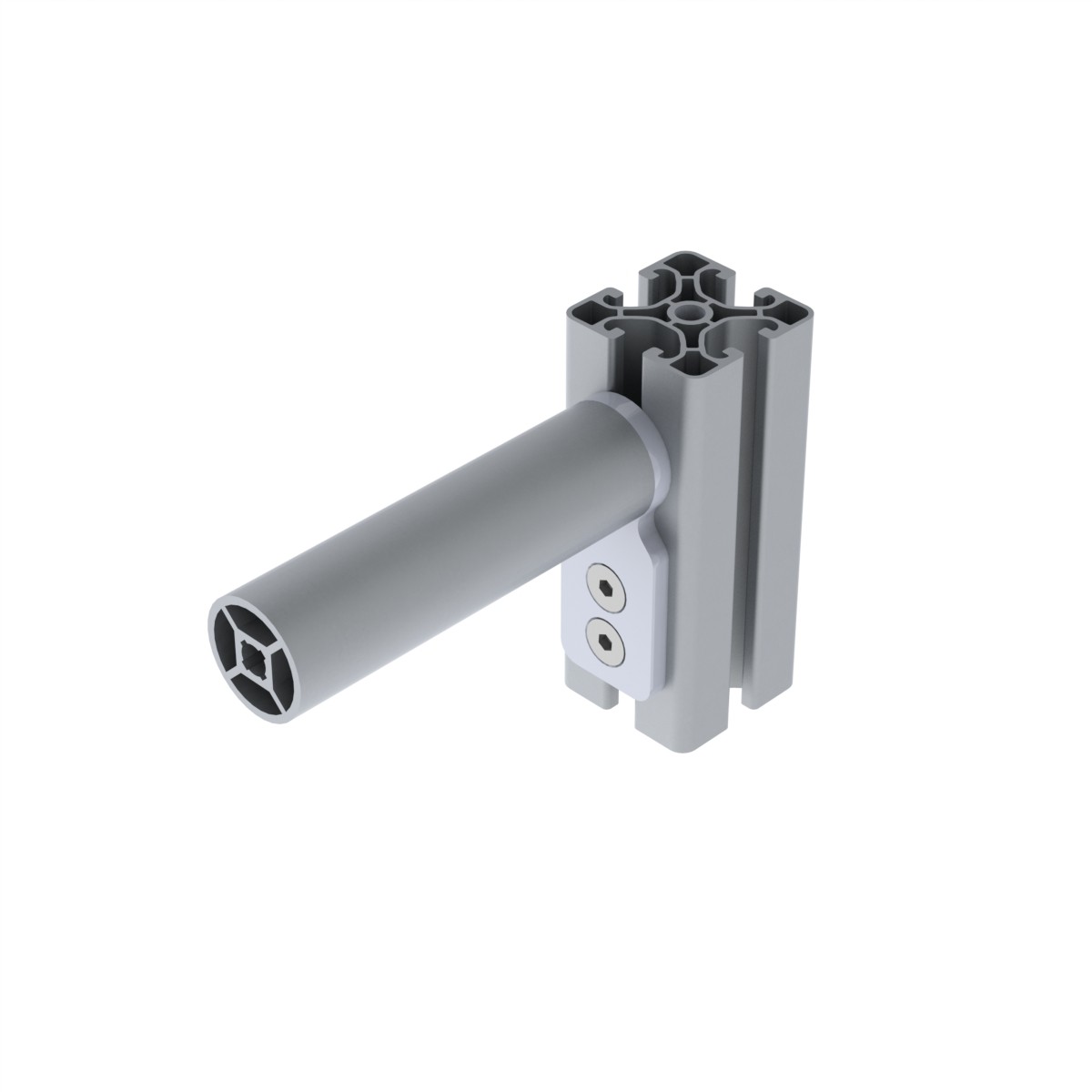

Połączenie systemu rur Ø28 mm z profilem T-slot

Łącznik rury 28 mm z profilem T-slot pełni funkcję elementu przejściowego pomiędzy okrągłym profilem rurowym a konstrukcyjnym profilem aluminiowym z rowkiem. Pozwala zamocować zakończenie systemu rurowego bezpośrednio do ramy profilowej i tworzyć konstrukcje łączące zalety obu rozwiązań.

System profili T-slot zapewnia szerokie możliwości rozbudowy, regulacji oraz mocowania dodatkowych akcesoriów. Okrągłe profile Ø28 mm dobrze sprawdzają się natomiast jako elementy lekkich ram, prowadnic, wsporników i konstrukcji współpracujących z rolkami transportowymi. Zastosowanie adaptera pozwala połączyć te systemy w jednej konstrukcji bez konieczności wykonywania połączenia spawanego.

Płyta może być wykorzystywana między innymi do wykonania:

• połączenia końca rury Ø28 mm z bokiem profilu T-slot,
• mocowania ramy rurowej do konstrukcyjnego profilu aluminiowego,
• połączenia szyny rolkowej z ramą stanowiska,
• wspornika dla regału przepływowego lub konstrukcji FIFO,
• elementu przejściowego pomiędzy systemem Leanpipe a profilem konstrukcyjnym.

Adapter do szyn rolkowych i systemów przepływu materiałów

Produkt został zaprojektowany z myślą o konstrukcjach, w których system rur Ø28 mm współpracuje z profilami T-slot. Takie połączenie jest szczególnie przydatne podczas montażu szyn rolkowych, przenośników rolkowych i regałów przepływowych do stabilnych ram wykonanych z konstrukcyjnych profili aluminiowych.

W systemach produkcyjnych i magazynowych szyny rolkowe mogą służyć do grawitacyjnego przemieszczania pojemników, kartonów, komponentów oraz materiałów pomiędzy kolejnymi etapami procesu. Adapter umożliwia zamocowanie konstrukcji rurowej do ramy T-slot i przygotowanie modułowego rozwiązania dostosowanego do organizacji stanowiska.

Łącznik sprawdzi się między innymi w systemach:

• Lean Manufacturing i Lean Workplace,
• intralogistyki oraz transportu wewnętrznego,
• przepływu i podawania materiałów,
• regałów FIFO i regałów przepływowych,
• kompletacji oraz przygotowania zamówień,
• zaopatrywania stanowisk montażowych,
• organizacji komponentów przy liniach produkcyjnych.

Najważniejsze cechy płyty łączącej rurę Ø28 mm z profilem T-slot

• Typ: płyta łącząca / adapter rura–profil / złącze końcowe
• Kompatybilna średnica rury: 28 mm
• Rodzaj połączenia: okrągła rura aluminiowa Ø28 mm z profilem T-slot
• Kompatybilne profile rurowe: srebrne i czarne okrągłe profile aluminiowe Ø28 mm
• System rurowy: Leanpipe 28 mm
• Kompatybilne serie profili T-slot: seria 30, seria 40 i seria 45
• Sposób wykorzystania: mocowanie końca systemu rurowego do ramy profilowej
• Wymagana obróbka rury: gwintowanie M8 w otworze centralnym na wybranym końcu profilu
• Śruba do mocowania płyty do rury: 1× ISO 10642-M8x20
• Mocowanie do profili serii 30: 2× ISO 10642-M6x12
• Mocowanie do profili serii 40: 2× ISO 10642-M6x16
• Mocowanie do profili serii 45: 2× ISO 10642-M6x16
• Wpusty rowkowe: M6, dobierane odpowiednio do wybranej serii profilu
• Możliwość rozbudowy: połączenie dwóch modułowych systemów konstrukcyjnych
• Zastosowanie: szyny rolkowe, regały przepływowe, wózki, stanowiska robocze i systemy transportu materiałów
• Korzyści: integracja rur Ø28 mm z profilami T-slot, modułowa budowa oraz możliwość późniejszej modyfikacji konstrukcji

Gwintowanie aluminiowej rury Ø28 mm

Aby zamocować płytę do aluminiowego profilu okrągłego Ø28 mm, należy wykonać gwint M8 w otworze centralnym znajdującym się w czole rury. Płyta jest następnie przykręcana bezpośrednio do przygotowanego gwintu za pomocą jednej śruby stożkowej M8.

Rekomendowany element montażowy do połączenia płyty z rurą:

• 1× ISO 10642-M8x20

Opcję gwintowania można wybrać bezpośrednio podczas składania zamówienia na srebrny profil okrągły Ø28 mm lub czarny profil okrągły Ø28 mm. W konfiguratorze produktu dostępna jest obróbka lewego i prawego końca profilu.

Należy wybrać opcję 1× gwintowanie M8 dla tego końca rury, do którego ma zostać przykręcona płyta. Jeżeli adapter ma zostać zamocowany tylko po jednej stronie rury, nie ma potrzeby gwintowania jej drugiego końca.

Mocowanie złącza do profili serii 30, 40 i 45

Płyta posiada dwa punkty mocowania do konstrukcyjnego profilu aluminiowego. Długość śrub należy dopasować do geometrii wybranej serii profili. Oprócz śrub należy zastosować dwa kompatybilne wpusty rowkowe M6 przeznaczone do danej serii.

Montaż do profili aluminiowych serii 30

Do zamocowania płyty do profili aluminiowych serii 30 należy zastosować:

• 2× ISO 10642-M6x12
• 2× 8-4-M6.30

Montaż do profili aluminiowych serii 40

Do zamocowania płyty do profili aluminiowych serii 40 należy zastosować:

• 2× ISO 10642-M6x16
• 2× 8-4-M6.40

Montaż do profili aluminiowych serii 45

Do zamocowania płyty do profili aluminiowych serii 45 należy zastosować:

• 2× ISO 10642-M6x16
• 2× 10-4-M6.45

Wpusty rowkowe stosowane w profilach serii 30, 40 i 45 mają różną geometrię, dlatego należy dobrać je do konkretnej serii i szerokości rowka. Nie należy stosować ich zamiennie bez wcześniejszego sprawdzenia kompatybilności.

Montaż płyty łączącej rurę Ø28 mm

Adapter służy do zamocowania końca okrągłego profilu aluminiowego Ø28 mm do konstrukcyjnego profilu T-slot. Przed rozpoczęciem montażu należy przygotować gwint M8 w czole rury oraz dobrać elementy mocujące odpowiednie dla serii profilu T-slot.

1. Przygotuj profil okrągły: sprawdź średnicę rury, jakość cięcia oraz stan jej czoła i krawędzi.

2. Wykonaj gwint M8: nagwintuj otwór centralny w czole rury lub zamów profil z usługą 1× gwintowanie M8 dla odpowiedniego końca.

3. Przykręć płytę do rury: ustaw adapter na czole profilu Ø28 mm i przykręć go za pomocą 1× ISO 10642-M8x20.

4. Ustal położenie na profilu T-slot: przyłóż rurę z zamontowaną płytą do miejsca, w którym ma zostać połączona z główną ramą.

5. Umieść wpusty w rowku: wprowadź dwa kompatybilne wpusty rowkowe M6 do rowka wybranego profilu konstrukcyjnego.

6. Dobierz śruby do serii profilu: zastosuj 2× ISO 10642-M6x12 dla serii 30 albo 2× ISO 10642-M6x16 dla serii 40 lub 45.

7. Wstępnie przykręć połączenie: pozostaw możliwość korekty wysokości, kąta oraz położenia rury względem konstrukcji.

8. Sprawdź ustawienie: skontroluj poziom, wzajemne położenie elementów oraz wymiary całej konstrukcji.

9. Dokręć połączenie: po uzyskaniu prawidłowego ustawienia równomiernie dokręć śrubę M8 mocującą rurę oraz obie śruby M6 mocujące płytę do profilu.

10. Sprawdź stabilność: przed rozpoczęciem użytkowania upewnij się, że rura, płyta i profil T-slot nie przemieszczają się względem siebie.

Modułowy sposób montażu ułatwia późniejszą zmianę położenia rury, rozbudowę stanowiska lub przebudowę całej konstrukcji. W przypadku modyfikacji układu elementy można rozkręcić i ponownie wykorzystać w innym miejscu.

Zastosowanie łącznika rura–profil

Płyta łączeniowa aluminiowego profilu okrągłego 28 mm może być stosowana w konstrukcjach przemysłowych, magazynowych, warsztatowych oraz użytkowych, w których konieczne jest połączenie systemu rurowego z profilem T-slot.

Typowe zastosowania obejmują:

• regały przepływowe i systemy FIFO,
• ramy pod szyny i przenośniki rolkowe,
• wózki transportowe i materiałowe,
• wózki do kompletacji zamówień,
• stanowiska robocze i montażowe,
• stanowiska Lean Manufacturing,
• systemy podawania komponentów do produkcji,
• regały na pojemniki i części techniczne,
• ramy pomocnicze i lekkie stelaże,
• konstrukcje automatyki i wyposażenia technicznego,
• indywidualne systemy łączące rury Ø28 mm z profilami T-slot.

Zalety adaptera rury Ø28 mm do profilu T-slot

• umożliwia połączenie okrągłej rury aluminiowej Ø28 mm z profilem T-slot,
• łączy modułowy system Leanpipe z konstrukcyjnymi profilami aluminiowymi,
• pozwala budować hybrydowe konstrukcje z rur i profili rowkowych,
• jest kompatybilny ze srebrnymi i czarnymi profilami okrągłymi Ø28 mm,
• może być montowany do profili aluminiowych serii 30, 40 i 45,
• sprawdza się podczas montażu szyn oraz przenośników rolkowych,
• ułatwia budowę regałów FIFO i systemów przepływu materiałów,
• może być stosowany w stanowiskach Lean Workplace,
• umożliwia zamówienie rury z gotowym gwintem M8,
• umożliwia montaż bez wykonywania połączenia spawanego,
• pozwala dopasować długość śrub do wybranej serii profili T-slot,
• ułatwia późniejszą regulację, rozbudowę lub przebudowę konstrukcji,
• może zostać zdemontowany i wykorzystany ponownie,
• zapewnia schludne i techniczne przejście pomiędzy dwoma systemami profili,
• sprawdza się w zastosowaniach przemysłowych, magazynowych i warsztatowych.

Dane techniczne

• Typ produktu: łącznik do systemów profilowych
• Rodzaj: płyta łącząca / adapter rury do profilu T-slot
• Kompatybilna średnica rury: Ø28 mm
• Kompatybilny system rurowy: Leanpipe 28 mm
• Kompatybilne serie profili: seria 30, seria 40 i seria 45
• Kompatybilny system profilowy: profile aluminiowe z rowkiem T
• Kompatybilne kolory profilu okrągłego: srebrny i czarny
• Typ połączenia: rura okrągła Ø28 mm – konstrukcyjny profil T-slot
• Gwint wymagany w rurze: M8
• Mocowanie płyty do rury: 1× ISO 10642-M8x20
• Mocowanie do profilu serii 30: 2× ISO 10642-M6x12
• Mocowanie do profilu serii 40: 2× ISO 10642-M6x16
• Mocowanie do profilu serii 45: 2× ISO 10642-M6x16
• Dodatkowe elementy: 2 kompatybilne wpusty rowkowe M6 odpowiednie dla wybranej serii profilu

Dopuszczalne obciążenie gotowego połączenia zależy od zastosowanego profilu T-slot, długości rury Ø28 mm, rodzaju elementów mocujących, liczby punktów podparcia oraz sposobu użytkowania całej konstrukcji. Przed rozpoczęciem eksploatacji należy sprawdzić stabilność wszystkich połączeń i upewnić się, że konstrukcja została prawidłowo przygotowana do planowanego obciążenia.

Płyta łącząca rurę Ø28 mm z profilem aluminiowym T-slot to funkcjonalne rozwiązanie do budowy modułowych stanowisk Lean, regałów przepływowych, wózków oraz systemów transportu materiałów. Możliwość zamówienia rury z gotowym gwintem M8, zastosowanie jednej śruby ISO 10642-M8x20 oraz dobór odpowiednich śrub M6 do profili serii 30, 40 i 45 ułatwiają przygotowanie kompletnego i prawidłowo dopasowanego połączenia.
