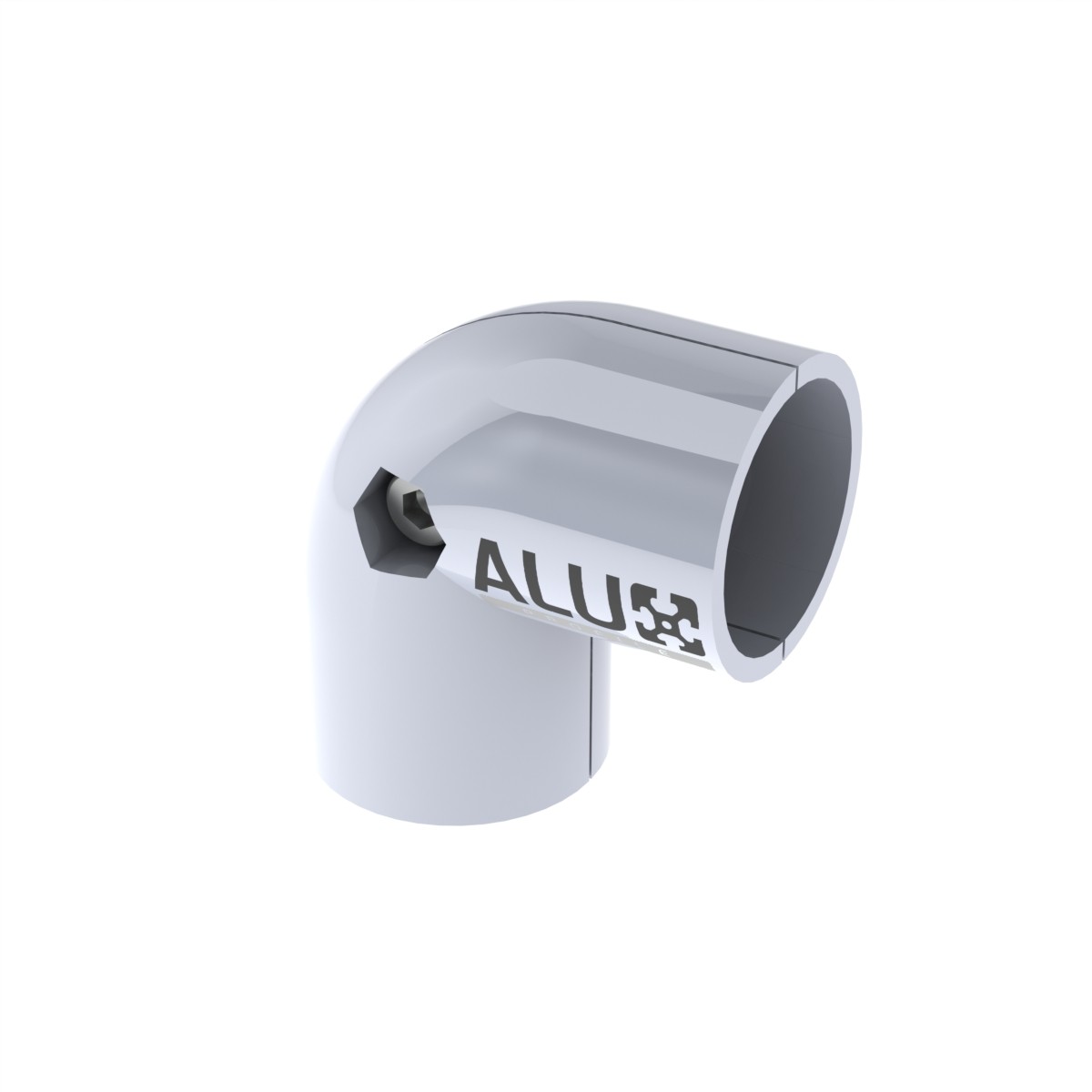

Złącze kątowe 90° Ø28 mm do rur aluminiowych – łącznik do systemu Leanpipe

Złącze kątowe 90° Ø28 mm to praktyczny łącznik przeznaczony do wykonywania połączeń pod kątem prostym w modułowych konstrukcjach z rur oraz okrągłych profili aluminiowych o średnicy zewnętrznej 28 mm. Umożliwia połączenie dwóch odcinków konstrukcji w układzie narożnym, dzięki czemu pozwala łatwo zmienić kierunek prowadzenia ramy bez konieczności spawania elementów.

Łącznik jest przeznaczony do systemu rurowego Leanpipe Ø28 mm. Może być stosowany zarówno ze srebrnym aluminiowym profilem okrągłym 28 mm, jak i z czarnym aluminiowym profilem okrągłym 28 mm. Pozwala tworzyć lekkie, modułowe i łatwe do późniejszej modyfikacji konstrukcje przemysłowe, warsztatowe oraz magazynowe.

Każda z dwóch łączonych rur jest wsuwana w odpowiednie gniazdo złącza na głębokość 23 mm. Głębokość osadzenia należy uwzględnić podczas obliczania długości rur i końcowych wymiarów konstrukcji. Prawidłowe wsunięcie obu elementów pomaga zachować odpowiednie ustawienie połączenia oraz kąt 90°.

Produkt jest dostarczany w komplecie z akcesoriami montażowymi, dlatego nie ma potrzeby osobnego dobierania podstawowych elementów potrzebnych do skręcenia złącza. Po wsunięciu rur i prawidłowym ustawieniu konstrukcji należy zabezpieczyć połączenie za pomocą dołączonych elementów montażowych.

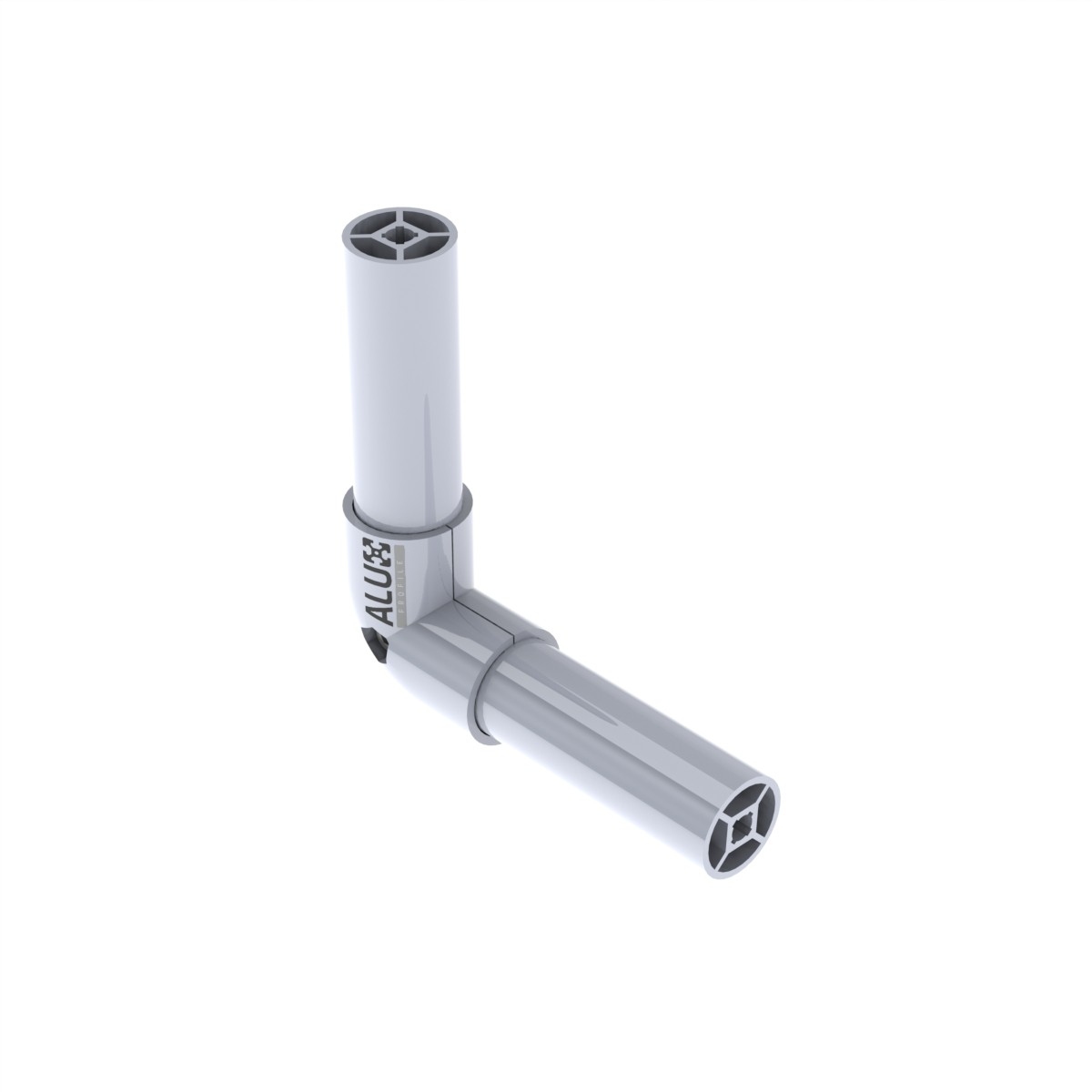

Połączenie dwóch rur Ø28 mm pod kątem 90°

Łącznik kątowy do rur 28 mm umożliwia wykonanie stałego połączenia narożnego pomiędzy dwoma odcinkami profilu okrągłego. Jedna rura jest ustawiona względem drugiej pod kątem prostym, co pozwala budować narożniki ram, podstawy, wsporniki oraz zewnętrzne obrysy konstrukcji.

Złącze może być wykorzystywane między innymi do łączenia:

• poziomego odcinka ramy z pionowym słupkiem,
• dwóch poziomych rur tworzących narożnik konstrukcji,
• elementów podstawy regału lub wózka transportowego,
• rur tworzących obrys stanowiska roboczego,
• profili wsporczych w modułowych konstrukcjach Leanpipe.

Konstrukcja złącza pomaga utrzymać wzajemne położenie rur, jednak przed ostatecznym dokręceniem elementów montażowych należy sprawdzić kąt, poziom oraz ustawienie wszystkich połączonych odcinków.

Głębokość osadzenia rur 23 mm

Końce okrągłych profili aluminiowych są wsuwane w gniazda złącza na głębokość 23 mm. Parametr ten jest istotny podczas projektowania oraz docinania rur na wymiar.

Przy określaniu długości profili należy uwzględnić, że część każdego odcinka zostanie ukryta wewnątrz złącza. Pozwala to prawidłowo obliczyć końcową szerokość, długość lub wysokość gotowej konstrukcji.

Przed montażem warto sprawdzić, czy:

• końce rur zostały przycięte prostopadle,
• krawędzie nie posiadają zadziorów utrudniających wsunięcie,
• powierzchnia końców rur jest czysta,
• oba profile zostały wsunięte do wymaganej głębokości,
• połączenie zachowuje prawidłowy kąt 90°.

Najważniejsze cechy złącza 90° Ø28 mm

• Typ: złącze kątowe / łącznik rurowy 90°
• Kąt połączenia: 90°
• Kompatybilna średnica rur: 28 mm
• Głębokość wsunięcia jednej rury: 23 mm
• Liczba łączonych rur: 2
• Kompatybilne elementy: aluminiowe rury i profile okrągłe Ø28 mm
• Kompatybilne wersje profili: srebrna i czarna
• System: modułowy system rurowy Leanpipe 28 mm
• Akcesoria montażowe: dołączone do produktu
• Sposób montażu: wsunięcie rur i skręcenie złącza dołączonymi elementami
• Możliwość demontażu: połączenie można rozkręcić podczas przebudowy konstrukcji

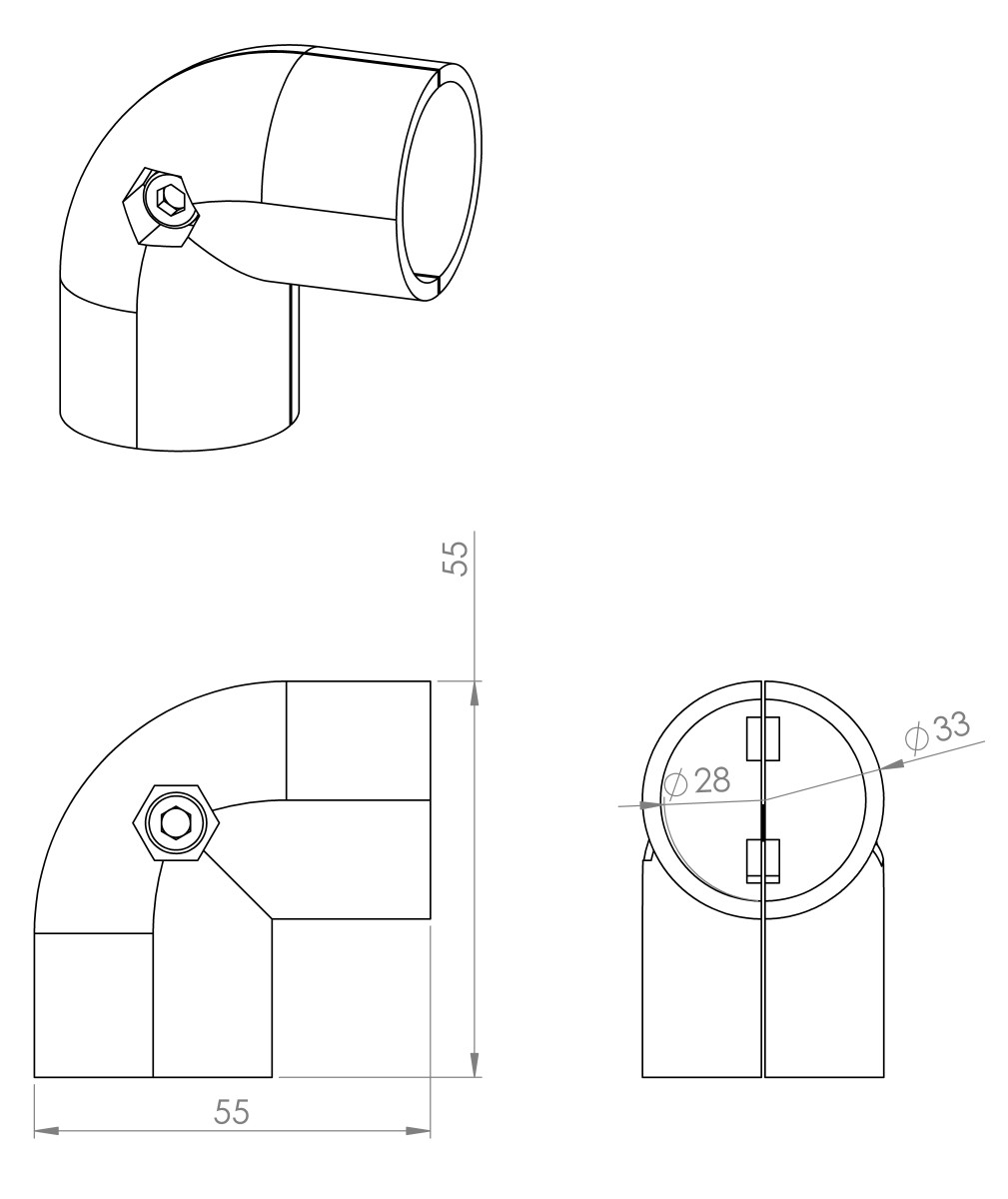

• Pliki projektowe: modele 3D STEP dostępne w załącznikach produktu
• Zastosowanie: ramy, regały, wózki, stanowiska robocze i lekkie konstrukcje rurowe
• Korzyści: szybkie wykonanie narożnika, montaż bez spawania i możliwość późniejszej modyfikacji

Akcesoria montażowe dołączone do złącza

Złącze 90° Ø28 mm jest dostarczane wraz z akcesoriami potrzebnymi do jego montażu. Dzięki temu produkt jest przygotowany do połączenia dwóch kompatybilnych rur bez konieczności osobnego kompletowania podstawowych elementów złącznych.

Dołączone akcesoria służą do zabezpieczenia rur po ich prawidłowym wsunięciu i ustawieniu. Elementy montażowe należy dokręcać stopniowo i równomiernie, kontrolując, czy rury pozostają osadzone na wymaganej głębokości oraz zachowują kąt prosty.

Rury, profile okrągłe oraz pozostałe elementy konstrukcji nie wchodzą w skład produktu, o ile nie zostały zamówione oddzielnie.

Montaż złącza kątowego do rur aluminiowych 28 mm

Montaż złącza nie wymaga spawania. Połączenie wykonuje się przez wsunięcie dwóch odpowiednio przygotowanych rur w gniazda łącznika, ustawienie konstrukcji i skręcenie całości za pomocą dołączonych akcesoriów montażowych.

1. Przygotuj rury: sprawdź średnicę zewnętrzną profili, jakość cięcia oraz stan ich krawędzi.

2. Wsuń pierwszą rurę: umieść koniec profilu Ø28 mm w pierwszym gnieździe złącza na głębokość 23 mm.

3. Wsuń drugą rurę: umieść drugi profil w prostopadłym gnieździe również na głębokość 23 mm.

4. Sprawdź położenie: skontroluj kąt 90°, poziom oraz końcowe wymiary powstającej konstrukcji.

5. Zamontuj dołączone akcesoria: zabezpiecz złącze za pomocą elementów montażowych dostarczonych z produktem.

6. Dokręć połączenie: dokręcaj elementy stopniowo i równomiernie, aby nie zmienić ustawienia rur.

7. Sprawdź stabilność: przed obciążeniem konstrukcji upewnij się, że obie rury są prawidłowo osadzone, a złącze nie przemieszcza się.

W przypadku późniejszej rozbudowy lub przebudowy konstrukcji elementy montażowe można poluzować, a złącze oraz rury ponownie wykorzystać w innym układzie.

Zastosowanie łącznika 90° w systemie Leanpipe

Złącze narożne Ø28 mm jest przeznaczone do lekkich i modułowych konstrukcji rurowych stosowanych w zakładach produkcyjnych, magazynach, warsztatach oraz na stanowiskach montażowych.

Typowe zastosowania obejmują:

• regały materiałowe i magazynowe,
• regały przepływowe oraz konstrukcje FIFO,
• wózki transportowe i materiałowe,
• wózki warsztatowe i serwisowe,
• stanowiska robocze i montażowe,
• ramy pomocnicze i lekkie stelaże,
• konstrukcje wsporcze do przenośników rolkowych,
• stojaki na pojemniki oraz części produkcyjne,
• modułowe wyposażenie linii produkcyjnych,
• indywidualne konstrukcje z rur aluminiowych Ø28 mm.

Modułowy sposób łączenia pozwala dostosować konstrukcję do zmieniającego się układu stanowiska, liczby przechowywanych elementów lub organizacji procesu produkcyjnego.

Zalety złącza kątowego 90° do rur 28 mm

• umożliwia połączenie dwóch rur pod dokładnym kątem 90°,
• jest przeznaczone do rur i okrągłych profili aluminiowych o średnicy 28 mm,
• jest kompatybilne ze srebrnymi i czarnymi profilami rurowymi ALUX,
• umożliwia wykonanie narożnika w modułowej konstrukcji Leanpipe,
• każda rura jest osadzana w złączu na głębokość 23 mm,
• jest dostarczane razem z akcesoriami montażowymi,
• nie wymaga osobnego kompletowania podstawowych elementów do skręcenia złącza,
• umożliwia wykonanie połączenia bez spawania,
• pozwala rozbudować lub przebudować konstrukcję,
• umożliwia późniejszy demontaż i ponowne wykorzystanie elementów,
• sprawdza się w konstrukcjach przemysłowych, magazynowych i warsztatowych,
• może być stosowane w regałach, wózkach, stanowiskach i ramach rurowych,
• ułatwia szybkie tworzenie powtarzalnych połączeń narożnych.

Dane techniczne

• Typ produktu: złącze do konstrukcji rurowych
• Rodzaj złącza: kątowe 90°
• Kompatybilna średnica zewnętrzna: 28 mm
• Głębokość osadzenia rury: 23 mm
• Liczba gniazd na rury: 2
• Kąt pomiędzy rurami: 90°
• Kompatybilność: srebrne i czarne aluminiowe profile okrągłe Ø28 mm
• System konstrukcyjny: Leanpipe 28 mm
• Akcesoria montażowe: w zestawie

Dopuszczalne obciążenie gotowej konstrukcji zależy nie tylko od samego złącza, lecz także od długości rur, liczby podpór, rozmieszczenia pozostałych łączników oraz sposobu użytkowania całego systemu. Przed eksploatacją należy sprawdzić stabilność wszystkich połączeń.

Złącze kątowe 90° Ø28 mm do rur aluminiowych to funkcjonalne rozwiązanie do budowy narożników w modułowych konstrukcjach Leanpipe. Głębokość osadzenia rur wynosząca 23 mm, kompatybilność ze srebrnymi i czarnymi profilami okrągłymi oraz dołączone akcesoria montażowe pozwalają szybko przygotować kompletne i możliwe do późniejszej przebudowy połączenie.
