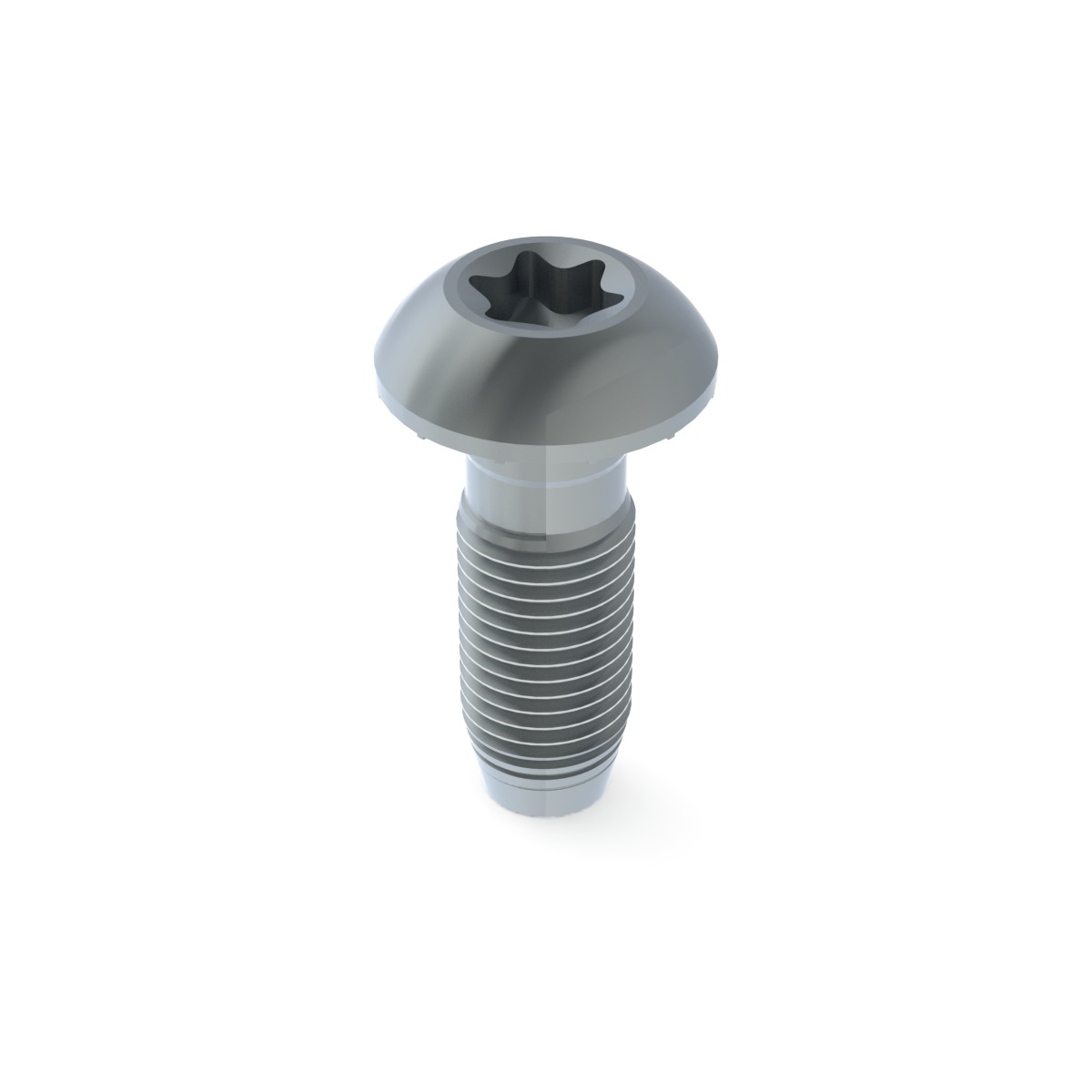

Łącznik śrubowy 45 (S12x30 – Torx T50) do profili aluminiowych serii 45

Wykonaj mocne i estetyczne połączenie 90° dwóch profili aluminiowych z rowkiem T serii 45 za pomocą Łącznika śrubowego 45. Ten łącznik wewnętrzny posiada samogwintujący gwint S12, który formuje gwint bezpośrednio w otworze centralnym ⌀10 mm profilu—dlatego nie ma potrzeby wcześniejszego gwintowania (M12). Dokręcanie kluczem Torx T50 ściąga profile od wewnątrz, zapewniając czyste i profesjonalne wykończenie.

Materiał: stal, ocynkowana dla ochrony przed korozją.

Ważne: jest to łącznik samokształtujący i nie nacina metrycznego gwintu M12. Przeznaczony jest do łączenia profili aluminiowych z otworem centralnym 10 mm.

Najważniejsze zalety

• Bez gwintowania: gwint S12 formuje się w otworze ⌀10 mm w końcu profilu
• Szybki montaż wewnętrzny: dokręcanie Torx T50 pewnie łączy dwa profile
• Estetyczny wygląd: połączenie ukryte wewnątrz profilu – minimalna ilość widocznych elementów
• Połączenie przewodzące: samokształtujący gwint może zapewnić przewodzące połączenie elektryczne między profilami (przydatne przy uziemieniu)
• Stabilne narożniki 90°: polecany do połączeń niewymagających regulacji, szczególnie w narożnikach konstrukcji

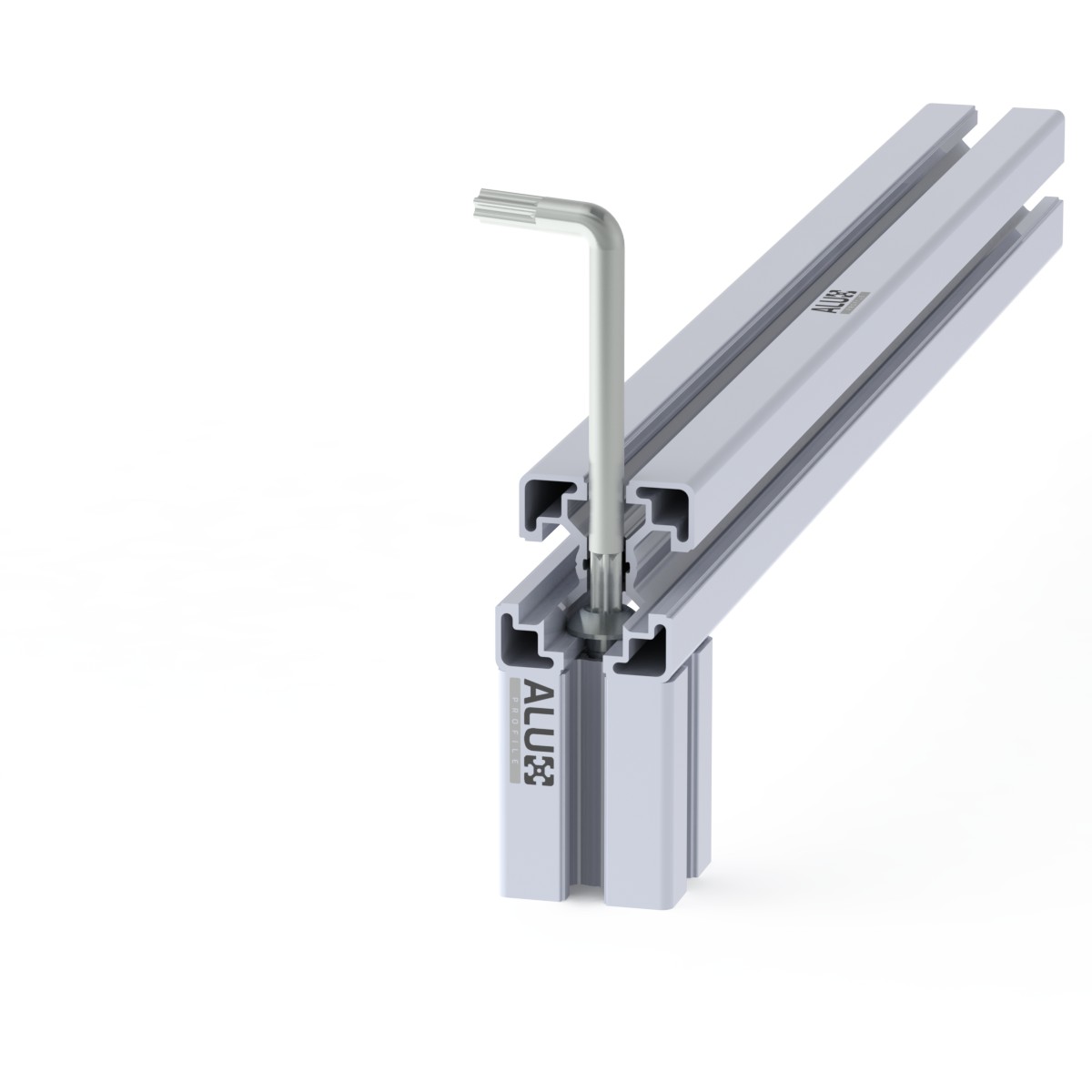

Montaż (w skrócie)

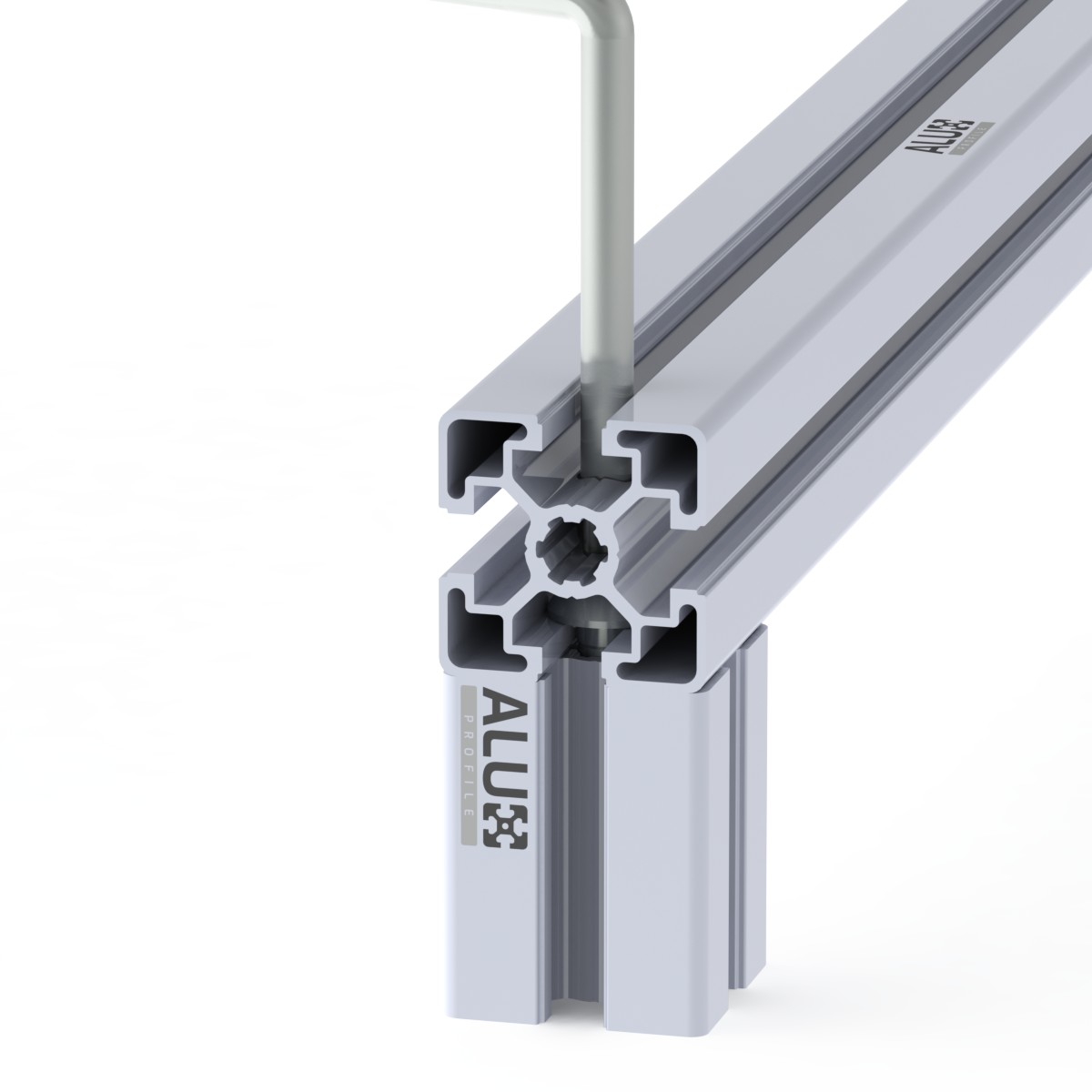

1. Przygotuj dostęp: wywierć lub wyfrezuj otwór dostępowy w łączonym profilu, aby bit Torx T50 mógł dosięgnąć łba śruby.
2. Wkręć łącznik: wkręć łącznik w otwór ⌀10 mm w końcu pierwszego profilu. Gwint S12 uformuje się podczas dokręcania.

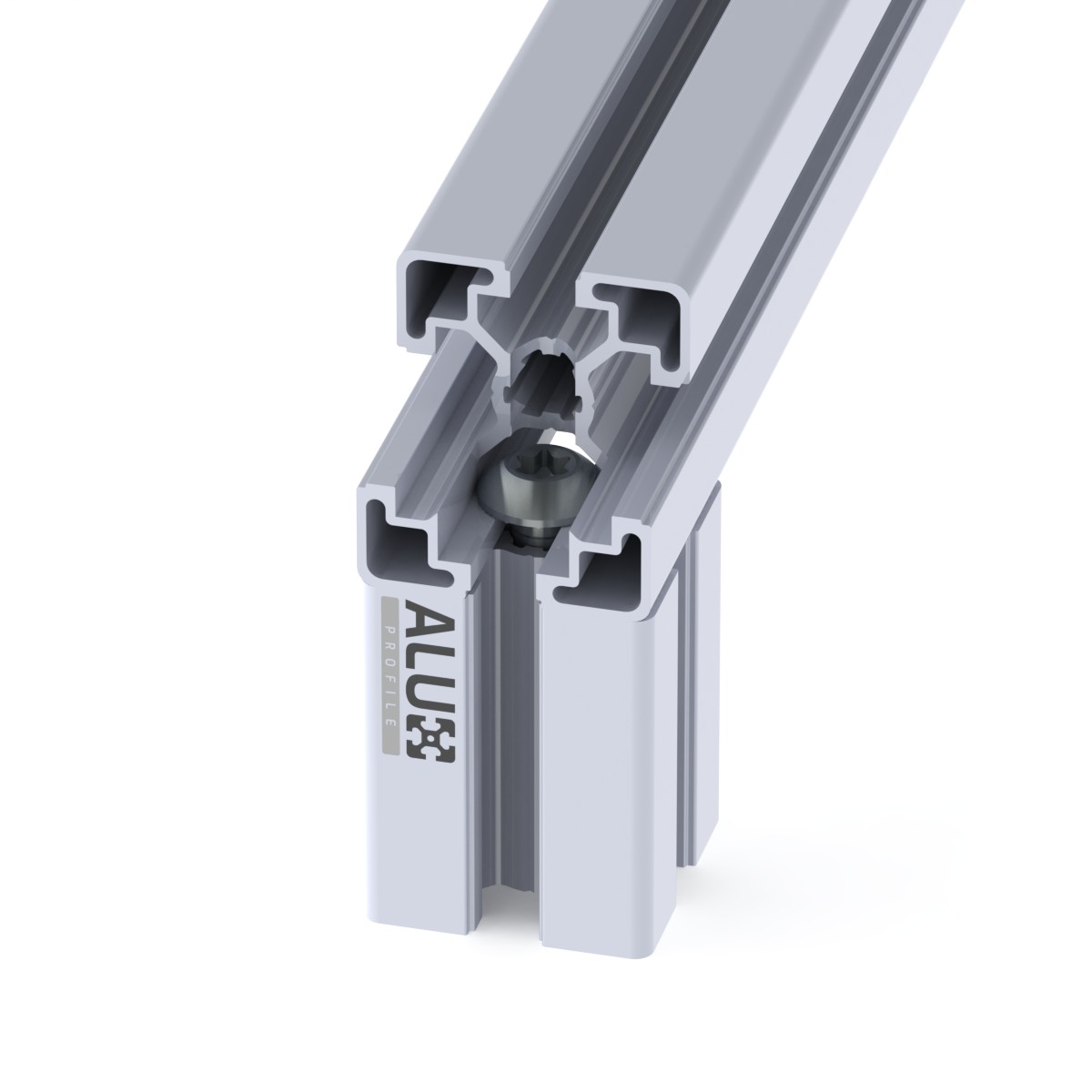

3. Ściągnij połączenie: ustaw drugi profil (zwykle pod kątem 90°) i dokręć do momentu mocnego ściągnięcia profili.

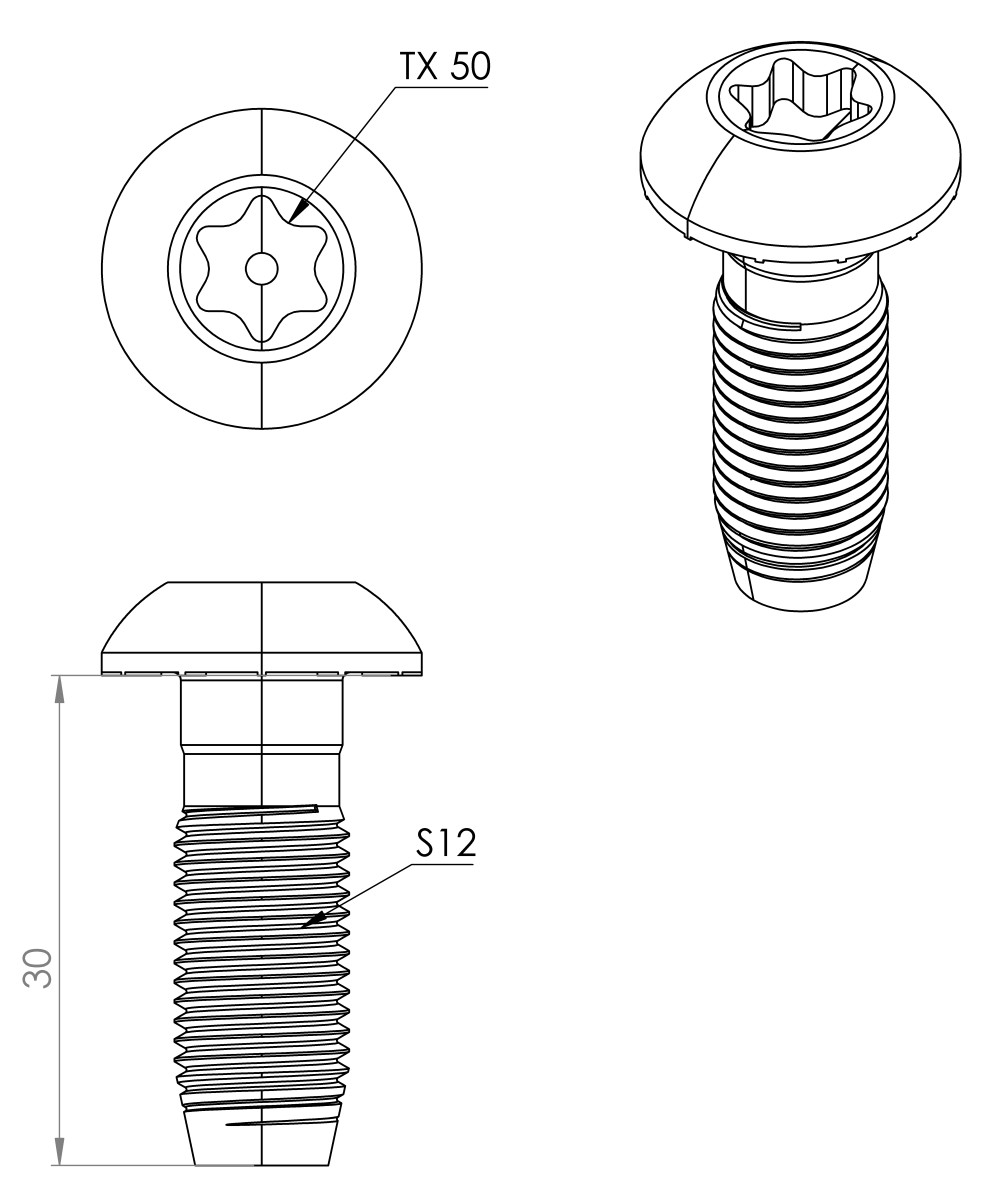

Dane techniczne

• Nazwa produktu: Łącznik śrubowy 45
• Typ: łącznik wewnętrzny / śruba samogwintująca
• Gwint: S12 (samokształtujący)
• Długość: 30 mm
• Napęd: Torx T50
• Materiał: stal, ocynkowana
• Kompatybilność: profile aluminiowe serii 45 z rowkiem 10 mm
• Wymagany otwór centralny: ⌀10 mm
• Uwaga: nie nacina metrycznego gwintu M12

Zastosowania

• Ramy maszyn i osłony przemysłowe
• Stanowiska robocze, obudowy i konstrukcje automatyki
• Sztywne narożniki 90° w konstrukcjach z profili
