Zawias obrotowy 180° do profili aluminiowych 4080 – seria 40, rowek T 8 mm

Zawias obrotowy 180° do profili aluminiowych 4080 to regulowany element przeznaczony do wykonania ruchomego połączenia pomiędzy dwoma profilami serii 40 mm. Konstrukcja zawiasu umożliwia zmianę wzajemnego położenia profili w zakresie do 180°, dzięki czemu może być wykorzystywany do budowy składanych ram, uchylnych wsporników, ruchomych osłon oraz innych modułowych konstrukcji technicznych.

Produkt jest przeznaczony do współpracy z profilem aluminiowym 4080 należącym do serii 40 z rowkiem T o szerokości 8 mm. Po jednej stronie osi obrotu znajdują się dwa ramiona montażowe, natomiast po drugiej szeroki uchwyt dwupunktowy, który można przykręcić do czoła albo do dwóch rowków drugiego profilu.

Dwa ramiona zawiasu posiadają łącznie 4 otwory montażowe przeznaczone do śrub ISO 7380-M8x16. Uchwyt po przeciwnej stronie zawiasu posiada 2 punkty mocowania i może zostać zamocowany do dwóch centralnych otworów profilu za pomocą śrub ISO 7380-M8x25 albo bezpośrednio w dwóch rowkach przy użyciu śrub ISO 7380-M8x16 oraz wpustów 8-4-M8.40.

Regulacja położenia dwóch profili 4080 w zakresie 180°

Zawias umożliwia obracanie jednego profilu względem drugiego w zakresie do 180°. Pozwala to ustawić oba elementy w jednej płaszczyźnie, złożyć je względem siebie albo wybrać położenie pośrednie odpowiednie dla budowanej konstrukcji.

Ruchome połączenie sprawdza się w projektach, w których jeden element ramy ma być okresowo otwierany, składany, odchylany lub ustawiany pod innym kątem. Zawias może zostać zastosowany zarówno podczas budowy nowych konstrukcji, jak i przy rozbudowie istniejących ram z profili aluminiowych serii 40.

Rzeczywisty zakres ruchu po zamontowaniu może zależeć od położenia profili oraz od obecności osłon, płyt, uchwytów i innych elementów znajdujących się w pobliżu osi zawiasu.

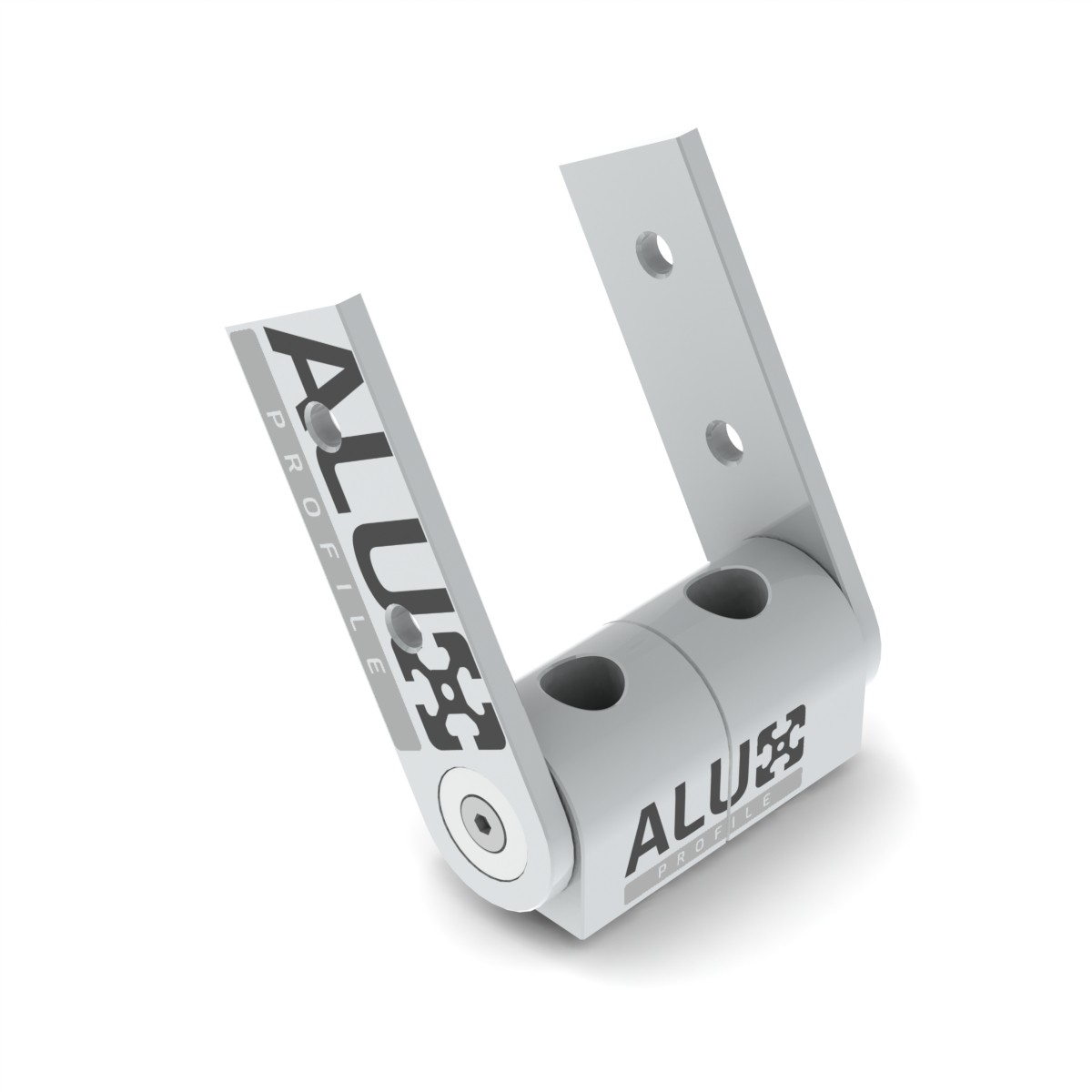

Dwa ramiona montażowe z czterema otworami

Zawias posiada 2 boczne ramiona montażowe. Na każdym ramieniu znajdują się dwa otwory, co daje łącznie 4 punkty mocowania do pierwszego profilu aluminiowego 4080.

Ramiona należy zamocować bezpośrednio w rowkach profilu za pomocą czterech śrub ISO 7380-M8x16 oraz czterech wpustów 8-4-M8.40. Po dwa punkty mocowania na każdym ramieniu pomagają utrzymać zawias we właściwym położeniu i ograniczają możliwość obracania się ramion względem profilu.

Przed ostatecznym dokręceniem śrub można wyregulować położenie zawiasu poprzez przesunięcie wpustów w rowkach. Pozwala to wyrównać oś obrotu oraz dopasować pozycję zawiasu do drugiego profilu i pozostałych elementów konstrukcji.

Dwupunktowy uchwyt do drugiego profilu

Uchwyt znajdujący się po przeciwnej stronie osi zawiasu jest dopasowany do szerokiej powierzchni profilu 4080 i posiada 2 punkty mocowania. Dzięki temu może zostać połączony z dwoma centralnymi otworami albo z dwoma równoległymi rowkami drugiego profilu.

Dwupunktowe mocowanie pomaga równomiernie docisnąć uchwyt do powierzchni profilu oraz ograniczyć jego obracanie się wokół pojedynczej śruby. Przed ostatecznym dokręceniem należy sprawdzić, czy uchwyt przylega do profilu na całej powierzchni i jest ustawiony symetrycznie względem osi konstrukcji.

Możliwe warianty połączenia

Ze względu na sposób mocowania dwóch ramion oraz dwupunktowego uchwytu zawias umożliwia wykonanie dwóch wariantów połączenia:

• Połączenie czołowo-rowkowe (rowek–czoło): 4× ISO 7380-M8x16 + 4× 8-4-M8.40 + 2× ISO 7380-M8x25,
• Połączenie rowkowe (rowek–rowek): 6× ISO 7380-M8x16 + 6× 8-4-M8.40.

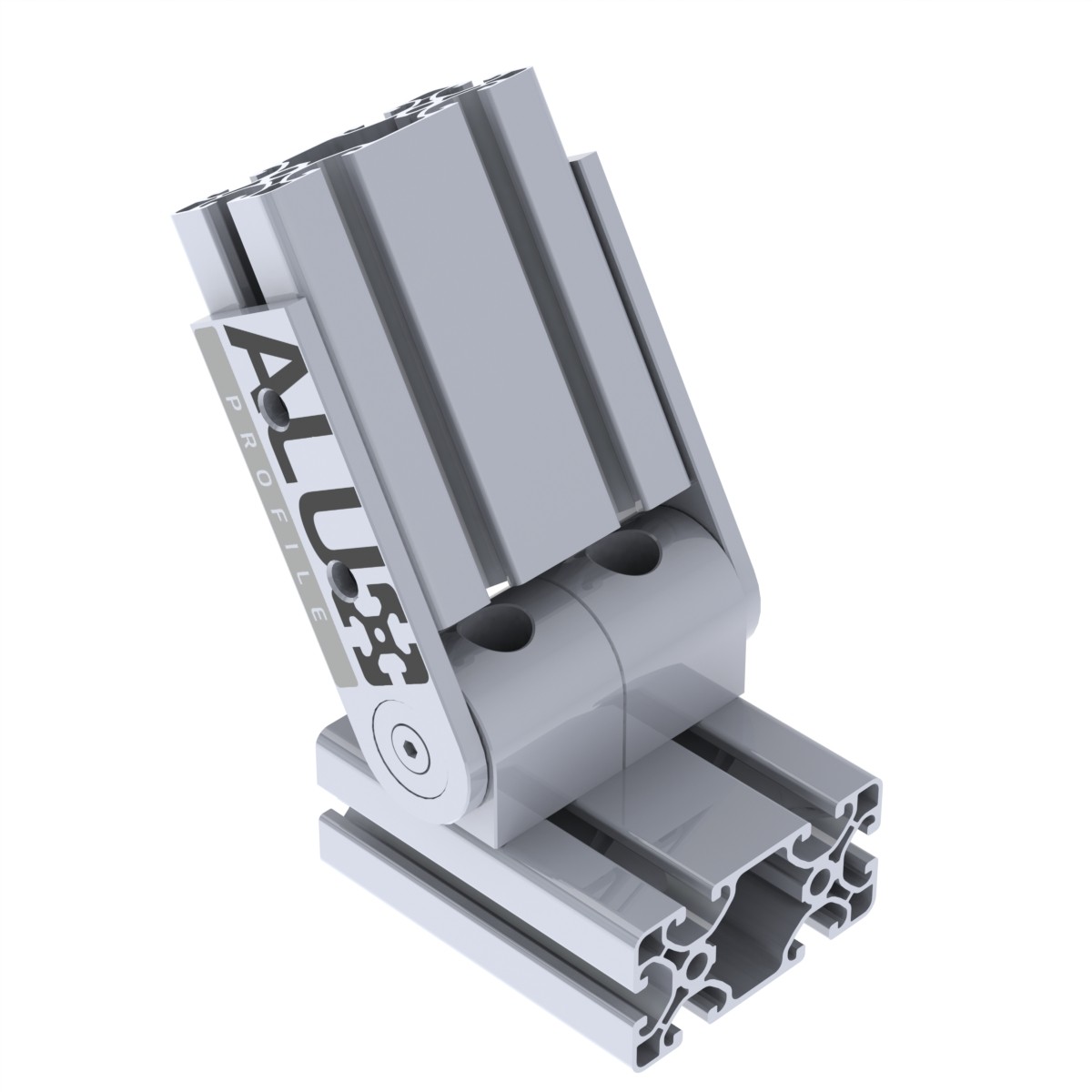

Przy Połączeniu czołowo-rowkowym (rowek–czoło) oba ramiona zawiasu są przykręcane do rowków pierwszego profilu za pomocą czterech śrub ISO 7380-M8x16 i czterech wpustów 8-4-M8.40. Uchwyt po drugiej stronie osi obrotu jest mocowany do dwóch nagwintowanych na M8 centralnych otworów drugiego profilu za pomocą dwóch śrub ISO 7380-M8x25.

Przy Połączeniu rowkowym (rowek–rowek) oba ramiona zawiasu są mocowane do rowków pierwszego profilu przy użyciu czterech śrub ISO 7380-M8x16 i czterech wpustów 8-4-M8.40. Dwupunktowy uchwyt jest przykręcany do dwóch rowków drugiego profilu za pomocą dwóch dodatkowych śrub ISO 7380-M8x16 i dwóch dodatkowych wpustów 8-4-M8.40.

Wariant rowek–rowek umożliwia regulowanie położenia obu stron zawiasu przed dokręceniem. Połączenie można również później poluzować, przesunąć wzdłuż rowków albo całkowicie zdemontować bez wiercenia dodatkowych otworów w profilach.

Kompatybilność z profilami aluminiowymi serii 40

Zawias jest przeznaczony do profili aluminiowych 40×80 mm serii 40 z rowkiem T o szerokości 8 mm. Rozmieszczenie ramion oraz sześciu punktów mocowania zostało dopasowane do konstrukcji profilu 4080 i układu jego rowków.

Przed zakupem należy sprawdzić przekrój zastosowanych profili, geometrię ich rowków, dostępne miejsce na oba ramiona zawiasu oraz rozmieszczenie centralnych otworów profilu, jeżeli planowany jest montaż czołowy.

Sam zewnętrzny wymiar profilu 40×80 mm nie gwarantuje kompatybilności z każdym systemem profili aluminiowych. W przypadku montażu rowkowego należy zastosować wpusty 8-4-M8.40 przeznaczone do profili aluminiowych serii 40.

Sposób montażu zawiasu 180° do profili 4080

1. Sprawdzenie profili: upewnić się, że oba profile mają przekrój 40×80 mm, należą do serii 40 i posiadają kompatybilny rowek T o szerokości 8 mm.

2. Wybór sposobu mocowania uchwytu: określić, czy dwupunktowy uchwyt zostanie zamocowany do centralnych otworów, czy bezpośrednio w dwóch rowkach drugiego profilu.

3. Przygotowanie montażu czołowego: jeżeli uchwyt ma zostać zamontowany do czoła profilu, sprawdzić, czy dwa odpowiednie otwory centralne posiadają prawidłowo wykonane gwinty M8.

4. Oczyszczenie rowków: usunąć z rowków opiłki, kurz i inne zabrudzenia mogące utrudnić ustawienie wpustów.

5. Umieszczenie wpustów pod ramiona: wprowadzić cztery wpusty 8-4-M8.40 do odpowiednich rowków pierwszego profilu, po dwa dla każdego ramienia zawiasu.

6. Ustawienie ramion: przyłożyć oba ramiona do profilu i dopasować ich cztery otwory do położenia wpustów.

7. Montaż ramion: przełożyć cztery śruby ISO 7380-M8x16 przez otwory ramion i rozpocząć wkręcanie ich we wpusty.

8. Montaż uchwytu do czoła: w wariancie czołowym ustawić uchwyt przy zakończeniu drugiego profilu i przykręcić go dwiema śrubami ISO 7380-M8x25 do dwóch centralnych gwintów M8.

9. Montaż uchwytu w rowkach: w wariancie rowkowym wprowadzić dwa dodatkowe wpusty 8-4-M8.40 do dwóch rowków drugiego profilu i przykręcić uchwyt dwiema śrubami ISO 7380-M8x16.

10. Wstępne dokręcenie: dokręcić wszystkie śruby częściowo, pozostawiając możliwość skorygowania położenia zawiasu i profili.

11. Kontrola osi zawiasu: sprawdzić ustawienie obu profili, położenie osi obrotu, równomierne przyleganie uchwytu oraz brak kontaktu ramion z elementami mogącymi ograniczać ruch.

12. Ostateczne dokręcenie: dokręcać śruby stopniowo i naprzemiennie, kontrolując położenie zawiasu.

13. Próba ruchu: poruszyć połączonymi profilami w pełnym dostępnym zakresie i sprawdzić, czy zawias obraca się prawidłowo oraz nie ociera o pozostałe elementy konstrukcji.

14. Kontrola końcowa: upewnić się, że wszystkie punkty mocowania są stabilne, a profile zachowują wymagane ustawienie podczas ruchu.

Śruby należy dokręcać stopniowo i z wyczuciem. Nadmierne dokręcenie może niepotrzebnie obciążyć gwinty, wpusty lub otwory montażowe. Dane produktu nie określają maksymalnego obciążenia zawiasu, dlatego sposób jego zastosowania należy dopasować do konstrukcji oraz kierunku działania obciążenia.

Zastosowanie zawiasu obrotowego 180°

• składane i regulowane ramy z profili aluminiowych,
• uchylne osłony oraz elementy obudów maszyn,
• ruchome części stanowisk roboczych i montażowych,
• składane wsporniki i ramiona konstrukcyjne,
• drzwi oraz klapy w konstrukcjach profilowych,
• regulowane panele i elementy wyposażenia technicznego,
• stanowiska laboratoryjne, kontrolne i testowe,
• konstrukcje automatyki przemysłowej,
• prototypy i indywidualne projekty z profili serii 40.

Regulowany zawias 180° do konstrukcji z profili 4080

Zawias obrotowy 180° do profili aluminiowych 4080 umożliwia wykonanie ruchomego połączenia pomiędzy dwoma profilami 40×80 mm. Dwa ramiona z czterema punktami mocowania zapewniają połączenie z rowkami pierwszego profilu, natomiast dwupunktowy uchwyt może zostać przykręcony do czoła albo do dwóch rowków drugiego profilu.

Możliwość zastosowania śrub ISO 7380-M8x16, ISO 7380-M8x25 oraz wpustów 8-4-M8.40 pozwala dopasować sposób montażu do budowy konkretnej konstrukcji. Zakres ruchu do 180° sprawia, że zawias może być wykorzystywany w składanych ramach, uchylnych osłonach, ruchomych wspornikach oraz innych modułowych projektach z profili aluminiowych serii 40.
