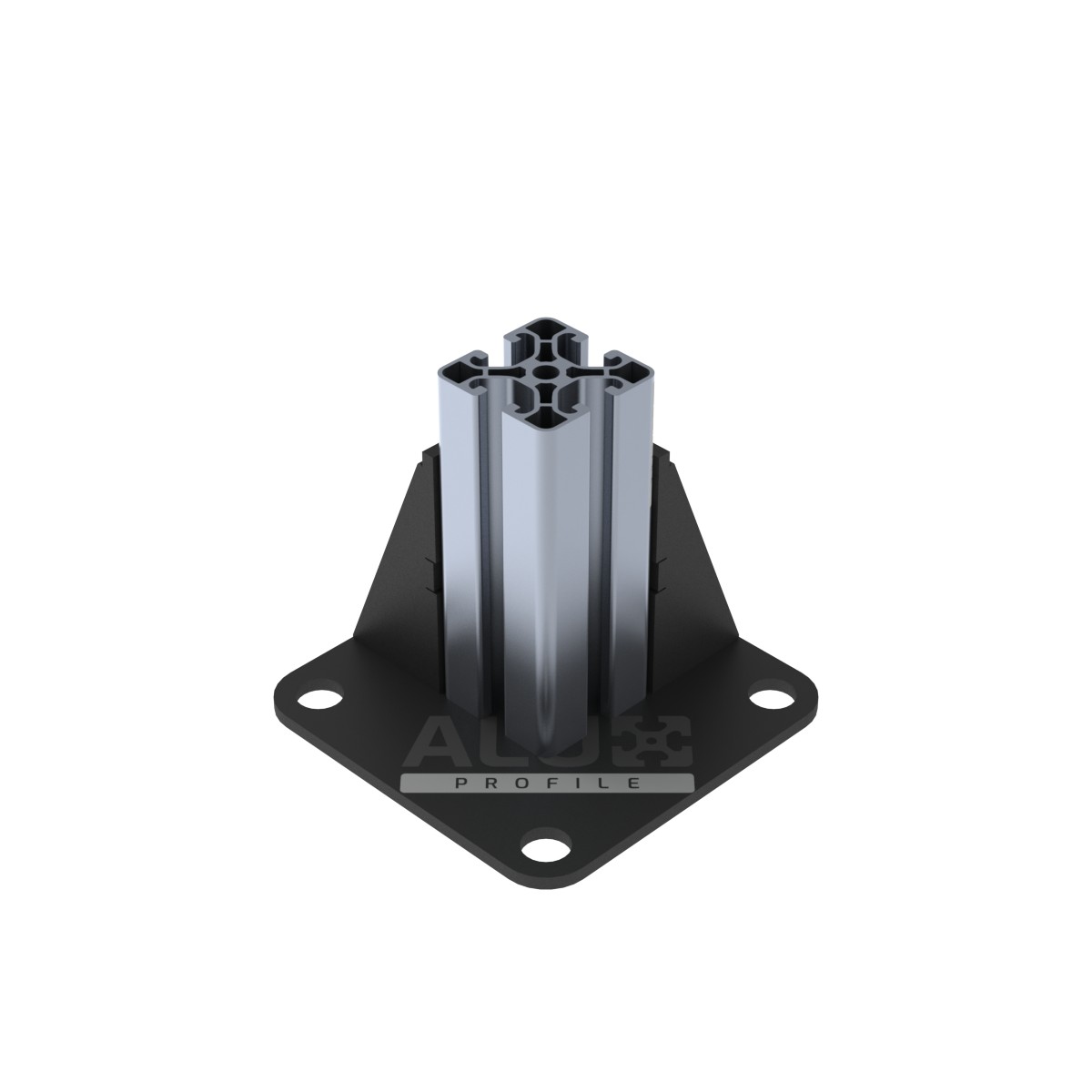

Stopa montażowa 4040/4545 – wytrzymała stalowa podstawa do profili aluminiowych T-slot (RAL 9005)

Ta stopa montażowa to wyjątkowo mocna, spawana podstawa do sztywnego mocowania konstrukcji z profili aluminiowych do podłogi, ściany lub innych stabilnych powierzchni. Wykonana z 4 mm stali i wykończona trwałą powłoką proszkową RAL 9005 (czarny), sprawdzi się w zastosowaniach przemysłowych oraz w solidnych konstrukcjach DIY.

Stopa jest kompatybilna z:

• profilami 4040 serii 40
• profilami 4545 serii 45

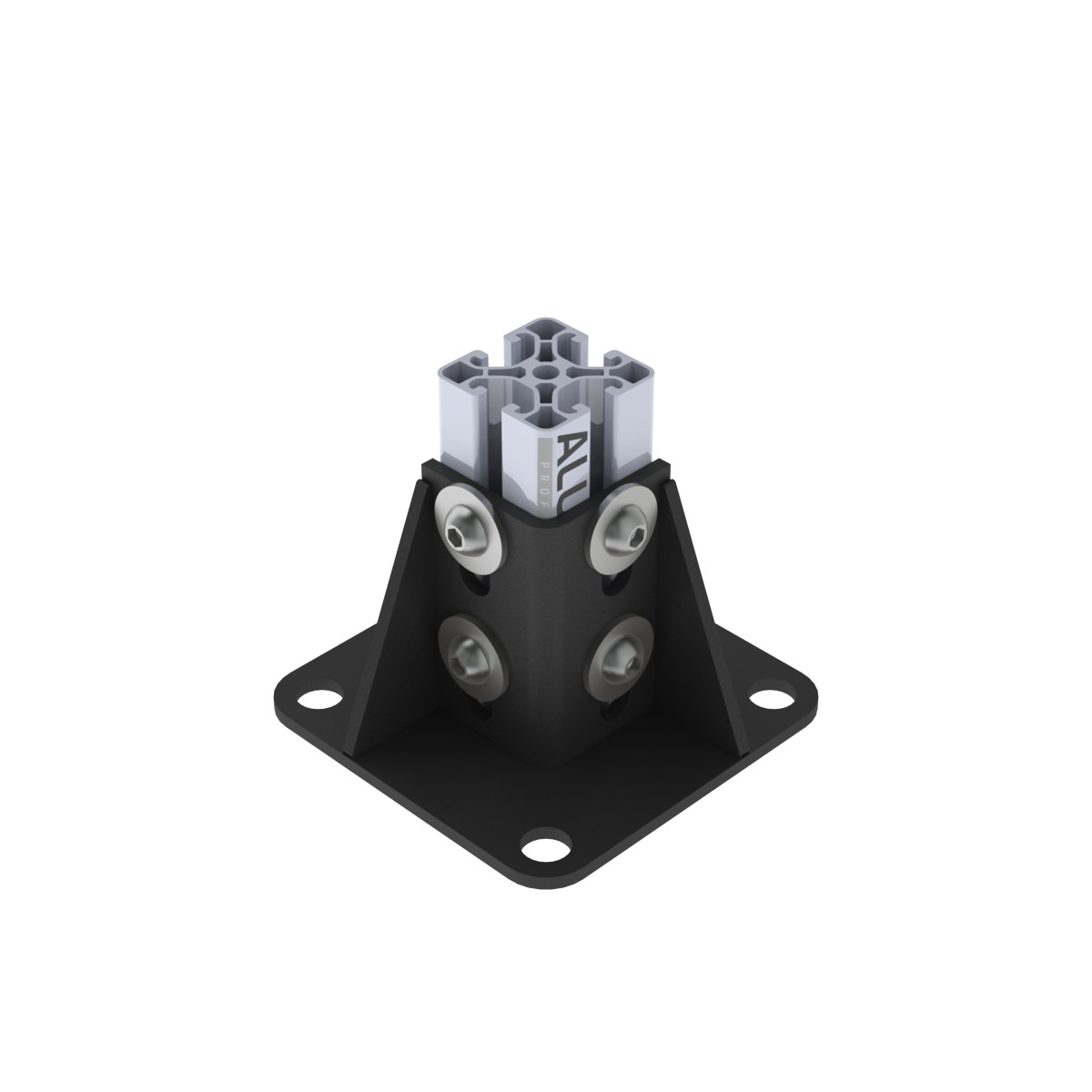

Montaż stopy do profili aluminiowych

Stopę montażową można przykręcić bezpośrednio do rowków konstrukcyjnych profilu aluminiowego. Rodzaj śrub oraz wpustów rowkowych należy dobrać do serii profilu, ponieważ profile 4040 serii 40 i profile 4545 serii 45 posiadają inną szerokość oraz geometrię rowka.

Przed ostatecznym dokręceniem śrub położenie profilu można skorygować w zakresie otworów fasolkowych. Pozwala to ustawić odpowiednią wysokość konstrukcji, wyrównać położenie poszczególnych słupków oraz dokładnie wypoziomować ramę.

Montaż do profili aluminiowych serii 40

Do zamocowania stopy do profilu aluminiowego 4040 serii 40 z rowkiem T o szerokości 8 mm należy zastosować:

• 4× ISO 7380-M8x16 BLACK
• 4× ISO 7093-M8 – podkładki poszerzane
• 4× 8-4-M8.40

Wpusty rowkowe 8-4-M8.40 należy umieścić w odpowiednich rowkach profilu 4040. Podkładki ISO 7093-M8 umieszczone pod łbami śrub pomagają rozłożyć siłę docisku na większej powierzchni otworów fasolkowych stopy.

Po wstępnym przykręceniu wszystkich czterech śrub należy ustawić profil na wymaganej wysokości, sprawdzić jego pion oraz położenie względem pozostałych elementów konstrukcji, a następnie równomiernie dokręcić wszystkie punkty mocowania.

Montaż do profili aluminiowych serii 45

Do zamocowania stopy do profilu aluminiowego 4545 serii 45 z rowkiem T o szerokości 10 mm należy zastosować:

• 4× ISO 7380-M10x16
• 4× 10-4-M10.45

Wpusty rowkowe 10-4-M10.45 są przeznaczone do profili aluminiowych serii 45 z rowkiem T 10 mm. Nie należy zastępować ich wpustami przeznaczonymi do profili serii 40, ponieważ obie serie posiadają inną geometrię rowka.

Przed pełnym dokręceniem śrub należy ustawić profil w odpowiednim położeniu, skontrolować pion konstrukcji i upewnić się, że stopa prawidłowo przylega do powierzchni profilu.

Regulacja wysokości dzięki otworom fasolkowym

Dzięki otworom fasolkowym położenie profilu można regulować na wysokość podczas montażu. Ułatwia to ustawienie ramy, kompensację nierównej podłogi oraz precyzyjne wypoziomowanie przed ostatecznym dokręceniem.

Regulacja jest szczególnie przydatna podczas montażu kilku pionowych profili, gdy konieczne jest zachowanie jednakowej wysokości całej konstrukcji. Po ustawieniu właściwego położenia wszystkie śruby należy dokręcać stopniowo i równomiernie.

Mocowanie stopy do podłogi lub ściany

Do zamocowania stopy do podłoża betonowego należy zastosować odpowiednio dobrane śruby do betonu albo kotwy M8 lub M10. Rozmiar, długość i rodzaj elementów mocujących należy dopasować do średnicy otworów w stopie, rodzaju podłoża, grubości warstwy nośnej oraz przewidywanego obciążenia konstrukcji.

Przed montażem należy upewnić się, że podłoże jest stabilne, odpowiednio nośne i pozbawione uszkodzeń w miejscu wykonywania otworów. W przypadku montażu do ściany, drewna, stali lub innych materiałów należy zastosować elementy złączne przeznaczone do konkretnego rodzaju powierzchni.

Śruby do betonu, kotwy oraz inne elementy służące do zamocowania stopy do podłoża nie wchodzą w skład produktu.

Podstawowa kolejność montażu do podłoża

1. Zamocuj stopę do profilu: zastosuj zestaw śrub i wpustów odpowiedni dla profilu serii 40 albo 45.

2. Ustaw konstrukcję: określ położenie profilu oraz stopy na podłodze lub ścianie.

3. Wyreguluj wysokość: wykorzystaj otwory fasolkowe do ustawienia profilu i wypoziomowania konstrukcji.

4. Zaznacz punkty mocowania: przez otwory podstawy zaznacz miejsca wykonania otworów w podłożu.

5. Przygotuj podłoże: wykonaj otwory zgodnie z wymaganiami zastosowanych śrub do betonu lub kotew M8 albo M10.

6. Zamocuj stopę: przykręć podstawę do podłoża, kontrolując jej położenie oraz przyleganie.

7. Sprawdź ustawienie: skontroluj pion profilu, poziom konstrukcji i wzajemne położenie wszystkich punktów podparcia.

8. Dokręć połączenia: po uzyskaniu prawidłowego ustawienia równomiernie dokręć śruby mocujące profil oraz elementy kotwiące stopę do podłoża.

Typowe zastosowania

• Mocowanie do podłogi ram maszyn, osłon i stanowisk roboczych
• Mocowanie do ściany przy użyciu odpowiednich kotew lub śrub do betonu M8 albo M10
• Montaż do drewna, betonu, stali i innych podłoży z zastosowaniem mocowań odpowiednich dla danego materiału
• Ciężkie punkty podparcia dla regałów, obudów i konstrukcji automatyki
• Mocowanie pionowych słupków w ramach maszyn i wygrodzeniach bezpieczeństwa
• Stabilizacja stanowisk roboczych, stołów montażowych i konstrukcji przemysłowych

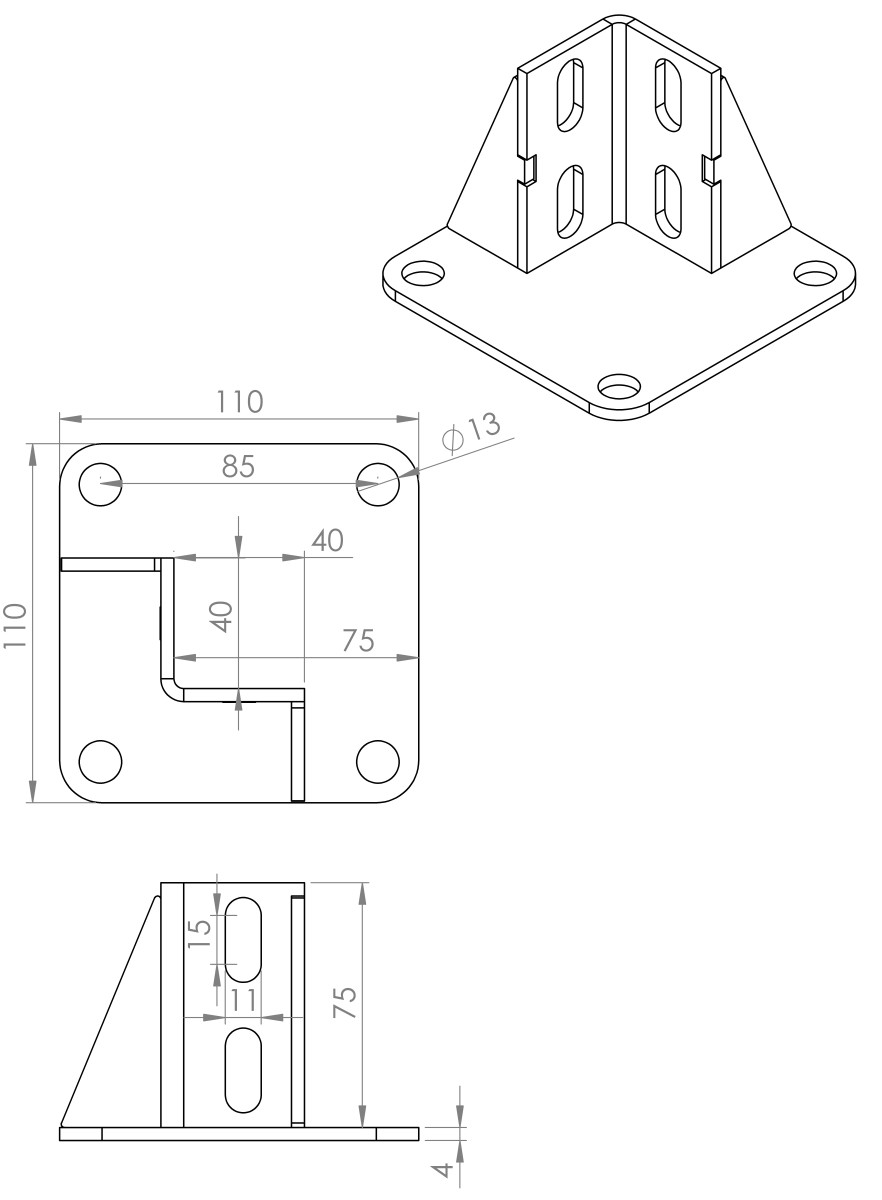

Najważniejsze cechy

• Typ: stopa montażowa / podstawa profilu aluminiowego
• Materiał: stal 4 mm
• Konstrukcja: spawana dla maksymalnej wytrzymałości
• Wykończenie: malowanie proszkowe, RAL 9005 czarny
• Kompatybilność: profile 4040 serii 40 i 4545 serii 45
• Kompatybilny rowek: T-slot 8 mm i T-slot 10 mm
• Regulacja: otwory fasolkowe umożliwiają regulację wysokości
• Montaż do profilu serii 40: 4× ISO 7380-M8x16 BLACK + 4× ISO 7093-M8 + 4× 8-4-M8.40
• Montaż do profilu serii 45: 4× ISO 7380-M10x16 + 4× 10-4-M10.45
• Montaż do betonu: śruby do betonu lub kotwy M8 albo M10
• Zastosowanie: montaż do podłogi, ściany lub innego stabilnego podłoża
• Elementy kotwiące do podłoża: nie są dołączone
