Uchwyt do przewodów do profili aluminiowych serii 20, 30, 40 i 45

Uniwersalny uchwyt do przewodów to praktyczne akcesorium przeznaczone do organizacji, prowadzenia i mocowania kabli na konstrukcyjnych profilach aluminiowych. Pomaga uporządkować instalację elektryczną, sygnałową lub pneumatyczną, ograniczyć plątaninę przewodów oraz poprawić estetykę i bezpieczeństwo całej konstrukcji.

Po zamontowaniu uchwytu do rowka profilu przewody mocuje się za pomocą odpowiednio dobranych opasek zaciskowych. Takie rozwiązanie pozwala prowadzić okablowanie blisko powierzchni profilu i utrzymywać je w wyznaczonym miejscu bez konieczności wiercenia dodatkowych otworów w konstrukcji.

Uchwyt może być stosowany z profilami aluminiowymi serii 20, 30, 40 oraz 45. Rodzaj śruby i wpustu rowkowego należy dopasować do szerokości rowka oraz geometrii wybranej serii profili. Dzięki montażowi w rowku położenie uchwytu można zmieniać wraz z rozbudową lub modyfikacją konstrukcji.

Produkt został wykonany z PA6 wzmocnionego włóknem szklanym. Materiał zapewnia sztywną i trwałą konstrukcję odpowiednią do zastosowań technicznych, warsztatowych i przemysłowych. Czarny kolor dobrze komponuje się zarówno z czarnymi, jak i naturalnymi profilami aluminiowymi.

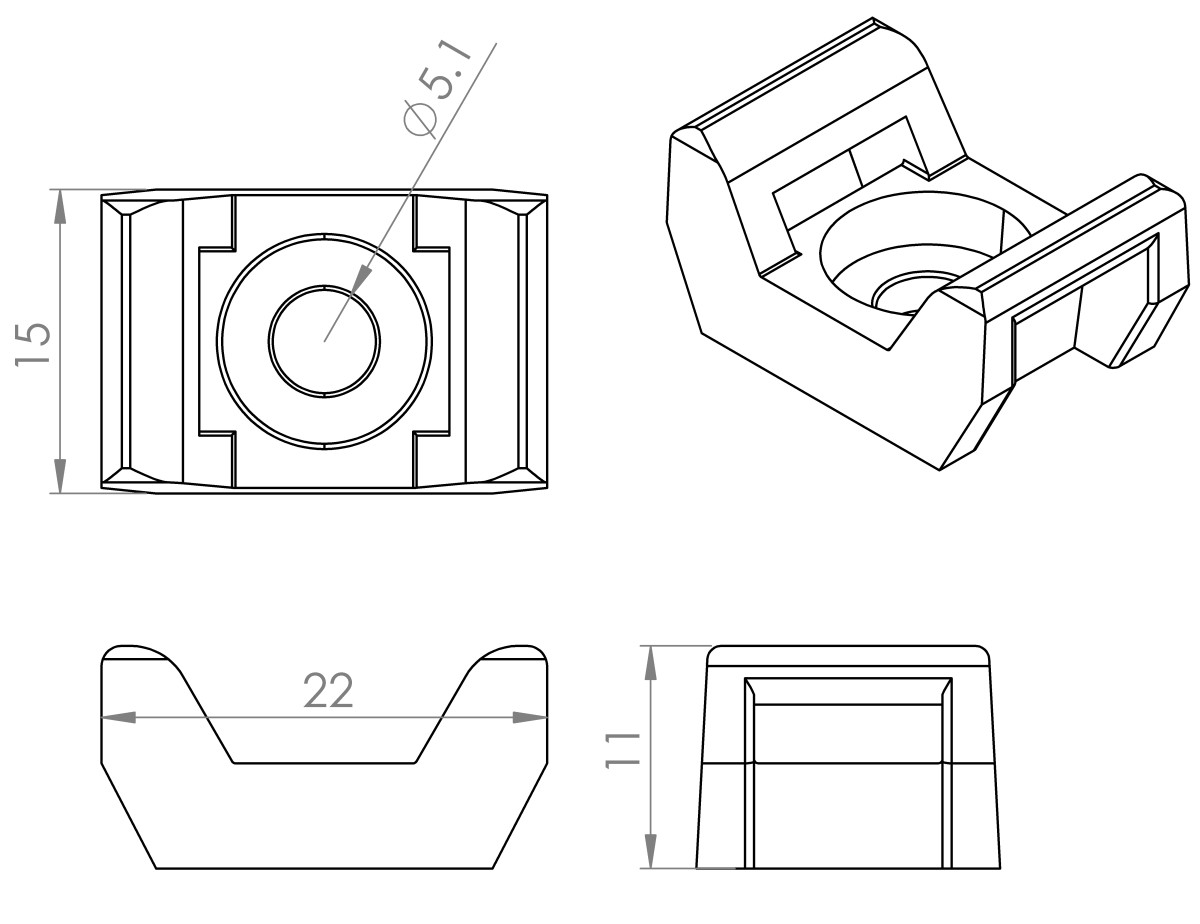

Najważniejsze cechy uchwytu do przewodów

• Typ: uchwyt przewodów / blok do mocowania kabli
• Numer produktu: Cableblock
• Materiał: PA6 wzmocniony włóknem szklanym
• Kolor: czarny
• Waga: 0,0145 kg
• Kompatybilne serie profili: seria 20, seria 30, seria 40 i seria 45
• Kompatybilne rowki: 6 mm, 8 mm i 10 mm
• Rodzaj montażu: bezpośrednio do rowka profilu aluminiowego
• Liczba punktów mocowania: 1
• Rozmiar gwintu: M5
• Mocowanie przewodów: za pomocą opasek zaciskowych
• Możliwość regulacji: zmiana położenia uchwytu wzdłuż rowka profilu
• Zastosowanie: prowadzenie kabli, przewodów i elastycznych węży
• Korzyści: uporządkowana instalacja, szybki montaż i łatwy dostęp do okablowania

Montaż uchwytu przewodów do profilu aluminiowego

Uchwyt montuje się bezpośrednio w rowku konstrukcyjnego profilu aluminiowego. W pierwszej kolejności należy umieścić właściwy wpust rowkowy w rowku profilu, następnie ustawić uchwyt w wybranym miejscu i przykręcić go za pomocą kompatybilnej śruby M5.

Po zamontowaniu uchwytu należy ułożyć przewody wzdłuż konstrukcji i przymocować je za pomocą opaski zaciskowej. Opaskę należy dociągnąć na tyle, aby przewody pozostały na miejscu, ale nie były nadmiernie ściskane ani odkształcane.

Długość śruby oraz rodzaj wpustu rowkowego zależą od wybranej serii profili. Zastosowanie właściwego zestawu pozwala stabilnie przymocować uchwyt i ogranicza ryzyko jego obracania lub przemieszczania podczas użytkowania.

Montaż do profili aluminiowych serii 20

W przypadku profili aluminiowych serii 20 z rowkiem T-slot lub V-slot o szerokości 6 mm rekomendujemy zastosowanie:

• 1× ISO 7380-M5x8
• 1× 6-4-M5

Montaż do profili aluminiowych serii 30

W przypadku profili aluminiowych serii 30 z rowkiem T 8 mm rekomendujemy zastosowanie:

• 1× ISO 7380-M5x10
• 1× 8-4-M5.30

Montaż do profili aluminiowych serii 40

W przypadku profili aluminiowych serii 40 z rowkiem T 8 mm rekomendujemy zastosowanie:

• 1× ISO 7380-M5x12
• 1× 8-4-M5.40

Montaż do profili aluminiowych serii 45

W przypadku profili aluminiowych serii 45 z rowkiem T 10 mm rekomendujemy zastosowanie:

• 1× ISO 7380-M5x16
• 1× 10-4-M5.45

Wpusty rowkowe z kulką utrzymują swoją pozycję w rowku profilu, co ułatwia ustawienie uchwytu oraz jego przykręcenie w wybranym miejscu. Położenie elementu można później zmienić przez poluzowanie śruby i przesunięcie uchwytu wzdłuż rowka.

Organizacja kabli na profilach aluminiowych

Uchwyt do kabli na profile aluminiowe pomaga prowadzić przewody równolegle do ramy konstrukcji oraz oddzielić je od ruchomych, gorących lub ostrych elementów. Uporządkowane okablowanie ułatwia konserwację, diagnozowanie instalacji oraz późniejszą rozbudowę stanowiska lub maszyny.

Za pomocą uchwytu można organizować między innymi:

• przewody zasilające,
• przewody sygnałowe i sterownicze,
• kable USB, HDMI i DisplayPort,
• przewody czujników oraz enkoderów,
• przewody do silników i napędów,
• elastyczne przewody pneumatyczne,
• okablowanie kokpitów Sim Racing i stanowisk gamingowych.

Liczbę przewodów prowadzonych w jednym uchwycie należy dopasować do ich średnicy, elastyczności oraz rozmiaru zastosowanej opaski zaciskowej. Przewody powinny być ułożone bez ostrych załamań i z odpowiednim zapasem umożliwiającym ich bezpieczne podłączenie.

Zalety uchwytu kablowego do profili aluminiowych

• umożliwia estetyczne prowadzenie przewodów wzdłuż profili aluminiowych,
• jest kompatybilny z profilami serii 20, 30, 40 i 45,
• może być stosowany z rowkami T-slot i V-slot,
• pozwala mocować przewody za pomocą łatwo dostępnych opasek zaciskowych,
• ogranicza plątanie się i swobodne zwisanie kabli,
• pomaga zabezpieczyć przewody przed przypadkowym zaczepieniem,
• ułatwia zachowanie porządku w instalacjach elektrycznych i pneumatycznych,
• umożliwia montaż bez wiercenia dodatkowych otworów w profilu,
• pozwala regulować położenie uchwytu wzdłuż rowka,
• jest wykonany z PA6 wzmocnionego włóknem szklanym,
• dobrze komponuje się z czarnymi i srebrnymi profilami aluminiowymi,
• sprawdza się w zastosowaniach przemysłowych, warsztatowych, gamingowych i DIY.

Uniwersalny czarny uchwyt do przewodów do profili aluminiowych serii 20, 30, 40 i 45 to funkcjonalne rozwiązanie dla użytkowników poszukujących prostego montażu, skutecznej organizacji kabli oraz schludnego i profesjonalnego wykończenia konstrukcji.
