Śruba kulista ISO 7380 M6x20

Śruba imbusowa z łbem soczewkowym (button head) M6x20 – ISO 7380

Śruba imbusowa M6x20 z łbem soczewkowym zgodna z ISO 7380 to nowoczesny wybór, gdy zależy Ci na estetycznym wyglądzie i niższej wysokości łba niż w standardowej śrubie z łbem walcowym. Zaokrąglony łeb zapewnia gładkie, „gotowe” wykończenie, a jednocześnie umożliwia pewne dokręcanie kluczem imbusowym—idealne do widocznych połączeń i kompaktowych konstrukcji. Wykonana ze stali, klasa 10.9 i ocynkowana dla ochrony przed korozją, zapewnia solidny docisk w typowych zastosowaniach przemysłowych.

Dlaczego łeb soczewkowy?

• Niższy profil łba: przydatny przy ograniczonym prześwicie lub gdy elementy pracują blisko śruby
• Nowoczesny wygląd: zaokrąglony łeb daje estetyczne wykończenie na widocznych powierzchniach
• Napęd imbusowy: pewne dokręcanie i wygodny montaż nawet w ciaśniejszych miejscach

Typowe zastosowania

• Konstrukcje i akcesoria do profili aluminiowych T-slot
• Osłony, wsporniki i panele, gdzie śruba pozostaje widoczna
• Automatyka, przyrządy i kompaktowe zespoły
• Projekty, w których zależy Ci na gładszej powierzchni i mniejszej liczbie ostrych krawędzi

Kluczowe parametry

• Rozmiar: M6 × 20 mm (gwint metryczny; długość mierzona spod łba)
• Napęd: gniazdo sześciokątne (na klucz imbusowy 4 mm)
• Materiał: stal ocynkowana, klasa 10.9
• Norma: ISO 7380

Wymiary (ISO 7380) – M6x20 (wg rysunku)

• L: 20 mm
• d_k max: 10,5 mm
• d_k min: 10,07 mm
• k max: 3,3 mm
• k min: 3 mm
• s (nom): 4 mm

Zastosowanie z naszymi łącznikami do profili aluminiowych T-slot

Śruby z łbem soczewkowym świetnie pasują do systemów profili aluminiowych, gdy potrzebujesz kompaktowego łba i estetycznego wykończenia na wspornikach, płytach i akcesoriach. Połącz tę śrubę M6 z naszymi elementami montażowymi, takimi jak:

• Nakrętki T / nakrętki wsuwane / nakrętki młoteczkowe (w zależności od systemu rowka) do montażu w rowku profilu
• Kątowniki i płyty montażowe, gdzie niższy łeb poprawia prześwit
• Płytki i łączniki płaskie do estetycznych, niskoprofilowych połączeń

Jakość i dostępność

Dostarczamy wysokiej jakości elementy złączne i akcesoria do profili aluminiowych oraz utrzymujemy duże stany magazynowe—dzięki czemu możemy szybko realizować zarówno małe zamówienia, jak i duże projekty B2B z dostawą z magazynu.

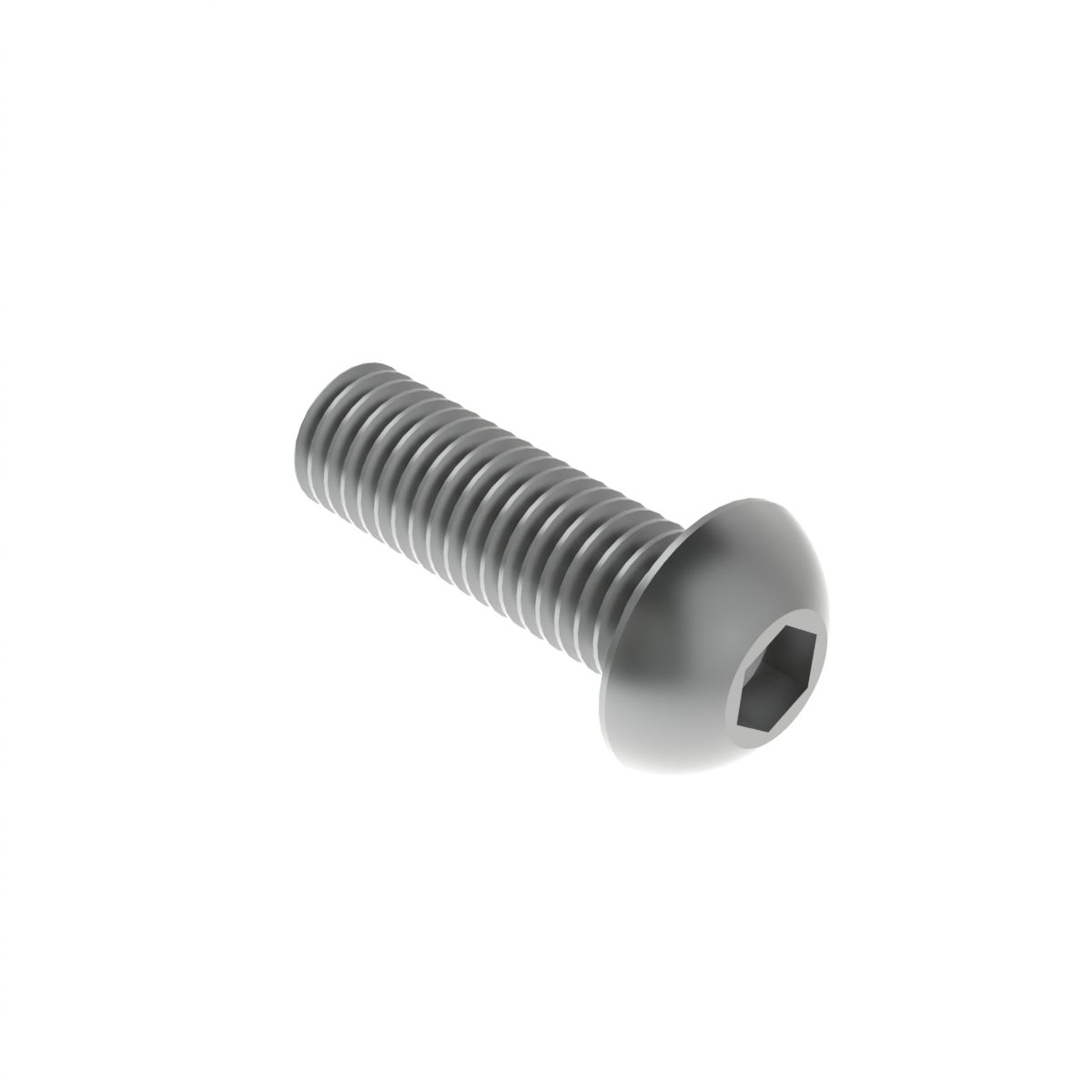

Wizualizacja śruby imbusowej z łbem soczewkowym M6x20 (ISO 7380), stal ocynkowana Śruba imbusowa z łbem soczewkowym M6x20 (ISO 7380) – rysunek wymiarowy (L, dₖ, k, s)
