Rolka prowadząca Ø47 mm do profili aluminiowych serii 45 – PA6, łożysko, otwór Ø8 mm

Rolka prowadząca Ø47 mm to kompaktowy, łożyskowany element przeznaczony do budowy prowadzeń, mechanizmów jezdnych oraz ruchomych części konstrukcji wykonanych z profili aluminiowych serii 45. Rolka posiada centralną część prowadzącą o szerokości 10 mm, otwór montażowy Ø8 mm oraz dwa symetryczne boczne odsadzenia o szerokości 4,8 mm każde.

Całkowita szerokość rolki wynosi 19,6 mm. Element może być montowany na osi o średnicy 8 mm lub za pomocą śruby M8. W przypadku mocowania bezpośrednio do rowka profilu aluminiowego serii 45 zalecane jest zastosowanie śruby ISO 4762-M8x40 o minimalnej długości 40 mm, dwóch podkładek DIN 125-M8 rozmieszczonych symetrycznie po obu stronach rolki oraz wpustu rowkowego 10-4-M8.45.

Łożyskowana rolka do prowadzenia ruchomych elementów

Rolka może być wykorzystywana jako element prowadzący w konstrukcjach, w których poszczególne części mają przesuwać się względem profilu aluminiowego. Wbudowane łożysko wspomaga swobodny obrót rolki wokół osi montażowej, dzięki czemu element może pracować w mechanizmach wymagających kontrolowanego ruchu.

Odpowiednio zaprojektowany układ rolek może służyć do budowy prowadnic, ruchomych wózków, przesuwnych paneli, osłon oraz innych mechanizmów jezdnych. Dokładny sposób zastosowania, liczba rolek i ich rozstaw powinny być dopasowane do budowy konstrukcji, kierunku ruchu oraz obciążenia występującego w danym układzie.

Średnica zewnętrzna Ø47 mm zapewnia kompaktowe wymiary mechanizmu, natomiast centralny otwór Ø8 mm umożliwia zastosowanie osi 8 mm albo standardowej śruby M8. Położenie rolki można wyregulować poprzez przesunięcie wpustu w rowku profilu przed ostatecznym dokręceniem połączenia.

Centralna część prowadząca 10 mm i boczne odsadzenia po 4,8 mm

Centralna część rolki ma szerokość 10 mm i jest dopasowana do konstrukcji wykorzystujących profile aluminiowe serii 45 z rowkiem T o tej samej nominalnej szerokości. Po obu stronach części centralnej znajdują się dwa jednakowe boczne odsadzenia o szerokości 4,8 mm każde.

Podczas projektowania osi, uchwytu lub połączenia z profilem należy uwzględnić pełną szerokość rolki, grubość elementów dystansowych oraz wymaganą głębokość wkręcenia śruby M8 w wpust rowkowy.

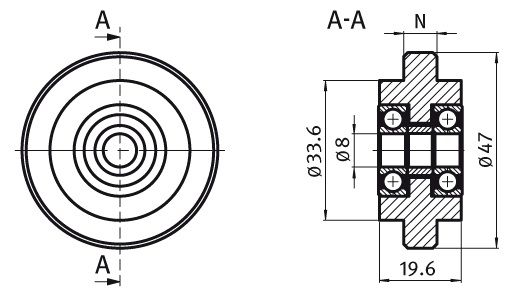

Wymiary rolki prowadzącej Ø47 mm

Poniższe wartości odpowiadają oznaczeniom przedstawionym na rysunku technicznym produktu:

• średnica zewnętrzna rolki: Ø47 mm,
• średnica powierzchni prowadzącej: Ø33,6 mm,
• średnica otworu montażowego: Ø8 mm,
• szerokość centralnej części rolki: 10 mm,
• pierwsze boczne odsadzenie: 4,8 mm,
• drugie boczne odsadzenie: 4,8 mm,
• szerokość całkowita: 19,6 mm.

Kompatybilność z profilami aluminiowymi serii 45

Rolka jest przeznaczona do konstrukcji wykonanych z profili aluminiowych serii 45 z rowkiem T o szerokości 10 mm. Do montażu bezpośrednio w rowku profilu należy zastosować wpust rowkowy M8 dopasowany do geometrii systemu serii 45.

Mocowanie w rowku T pozwala wyregulować położenie rolki przed ostatecznym dokręceniem śruby. W razie późniejszej przebudowy konstrukcji połączenie można poluzować, przesunąć wzdłuż rowka lub całkowicie zdemontować bez wiercenia dodatkowych otworów w profilu aluminiowym.

Przed zastosowaniem rolki należy sprawdzić geometrię całego układu prowadzącego, ustawienie powierzchni współpracujących oraz dostępną przestrzeń na śrubę, rolkę i elementy dystansowe.

Rekomendowane elementy montażowe do profilu serii 45

Do zamocowania jednej rolki bezpośrednio w rowku T profilu aluminiowego serii 45 zalecane są:

• 1× ISO 4762-M8x40 – minimalna długość śruby 40 mm,
• 2× DIN 125-M8 – po jednej podkładce pełniącej funkcję dystansową z każdej strony rolki,
• 1× 10-4-M8.45.

Elementy dystansowe należy rozmieścić symetrycznie po obu stronach rolki. Takie ustawienie pomaga zachować prawidłowe położenie elementu i ograniczyć kontakt bocznych części rolki z profilem, łbem śruby, uchwytem lub inną częścią konstrukcji.

Alternatywny dystans z tworzywa sztucznego

Zamiast podkładek DIN 125-M8 można zastosować plastikowe pierścienie dystansowe:

•  M8-12-5 – tulejka dystansowa z tworzywa PE o wymiarach 12×8,3×5 mm.

Wariant z plastikowymi tulejkami może być stosowany jako lekkie rozwiązanie dystansowe, jednak nie będzie tak wytrzymały jak montaż z użyciem podkładek DIN 125-M8. Rodzaj dystansu należy dobrać do obciążenia, częstotliwości pracy rolki oraz warunków użytkowania konstrukcji.

W przypadku zastosowania dodatkowej płyty, uchwytu, wspornika, tulejek M8-12-5 lub większej liczby elementów dystansowych może być konieczne użycie śruby M8 dłuższej niż 40 mm. Długość śruby należy zawsze dobrać do pełnej grubości połączenia i wymaganej głębokości wkręcenia w wpust rowkowy.

Elementy montażowe należy dobrać i zamówić oddzielnie, jeżeli nie zostały wskazane jako część wybranego zestawu.

Sposób montażu rolki do profilu serii 45

• Przygotowanie rowka: oczyścić rowek T profilu z opiłków, kurzu i innych zabrudzeń.
• Umieszczenie wpustu: wprowadzić wpust 10-4-M8.45 do rowka T profilu serii 45.
• Wybór dystansów: przygotować dwie podkładki DIN 125-M8 albo dwie tulejki M8-12-5, zależnie od wybranego wariantu montażu.
• Przygotowanie rolki: umieścić po jednym jednakowym elemencie dystansowym z każdej strony rolki.
• Wprowadzenie śruby: przeprowadzić śrubę ISO 4762-M8x40 przez pierwszy dystans, otwór Ø8 mm w rolce oraz drugi dystans.
• Połączenie z profilem: wkręcić śrubę w wpust 10-4-M8.45 znajdujący się w rowku profilu.
• Regulacja położenia: przed pełnym dokręceniem przesunąć rolkę i wpust do wymaganego miejsca konstrukcji.
• Dokręcenie: dokręcić śrubę tak, aby połączenie było stabilne, a rolka mogła obracać się swobodnie.
• Kontrola: sprawdzić ustawienie rolki, płynność obrotu oraz brak kontaktu z elementami, które mogłyby blokować jej ruch.

Podczas dokręcania należy uważać, aby nie ścisnąć układu w sposób uniemożliwiający swobodny obrót rolki. Dystanse powinny opierać się na części współpracującej z osią lub śrubą, a nie blokować ruchomego korpusu rolki.

Podczas montażu kilku rolek należy zadbać o ich równoległe ustawienie i jednakową odległość od powierzchni prowadzącej. Nieprawidłowe ustawienie może powodować nierównomierny ruch, przekoszenie prowadzonego elementu lub zwiększone opory przesuwania.

Najważniejsze cechy rolki prowadzącej 47 mm

• typ produktu: łożyskowana rolka prowadząca do konstrukcji z profili aluminiowych,
• kolor: czarny,
• średnica zewnętrzna: Ø47 mm,
• średnica powierzchni prowadzącej: Ø33,6 mm,
• średnica otworu: Ø8 mm,
• szerokość części centralnej: 10 mm,
• boczne odsadzenia: 2× 4,8 mm,
• szerokość całkowita: 19,6 mm,
• kompatybilność: profile aluminiowe serii 45,
• rodzaj rowka: rowek T,
• szerokość rowka: 10 mm,
• sposób montażu: oś Ø8 mm lub śruba M8,
• minimalna długość rekomendowanej śruby: 40 mm,
• funkcja: prowadzenie oraz przesuwanie ruchomych elementów konstrukcji.

Zastosowanie rolki do profili aluminiowych serii 45

Rolka prowadząca może być wykorzystywana w różnego rodzaju konstrukcjach technicznych i modułowych, takich jak:

• prowadnice i mechanizmy przesuwne,
• wózki poruszające się wzdłuż konstrukcji,
• przesuwne panele oraz osłony,
• ruchome elementy stanowisk roboczych,
• ramy maszyn i urządzeń,
• systemy automatyki przemysłowej,
• stanowiska montażowe i produkcyjne,
• mechanizmy regulacyjne,
• konstrukcje laboratoryjne i kontrolne,
• niestandardowe projekty z profili aluminiowych serii 45.

Łożyskowana rolka prowadząca do konstrukcji z profili serii 45

Rolka prowadząca Ø47 mm to praktyczny element do budowy prowadzeń i mechanizmów przesuwnych w konstrukcjach z profili aluminiowych serii 45. Otwór Ø8 mm umożliwia montaż na osi lub śrubie M8, a symetryczne boczne odsadzenia po 4,8 mm ułatwiają prawidłowe ustawienie rolki.

Wykonanie z czarnego PA6 wzmocnionego włóknem szklanym, centralna część o szerokości 10 mm oraz możliwość mocowania za pomocą śruby ISO 4762-M8x40, podkładek DIN 125-M8 i wpustu 10-4-M8.45 pozwalają zastosować rolkę w regulowanych konstrukcjach modułowych, stanowiskach roboczych, ramach maszyn oraz niestandardowych systemach prowadzących.
