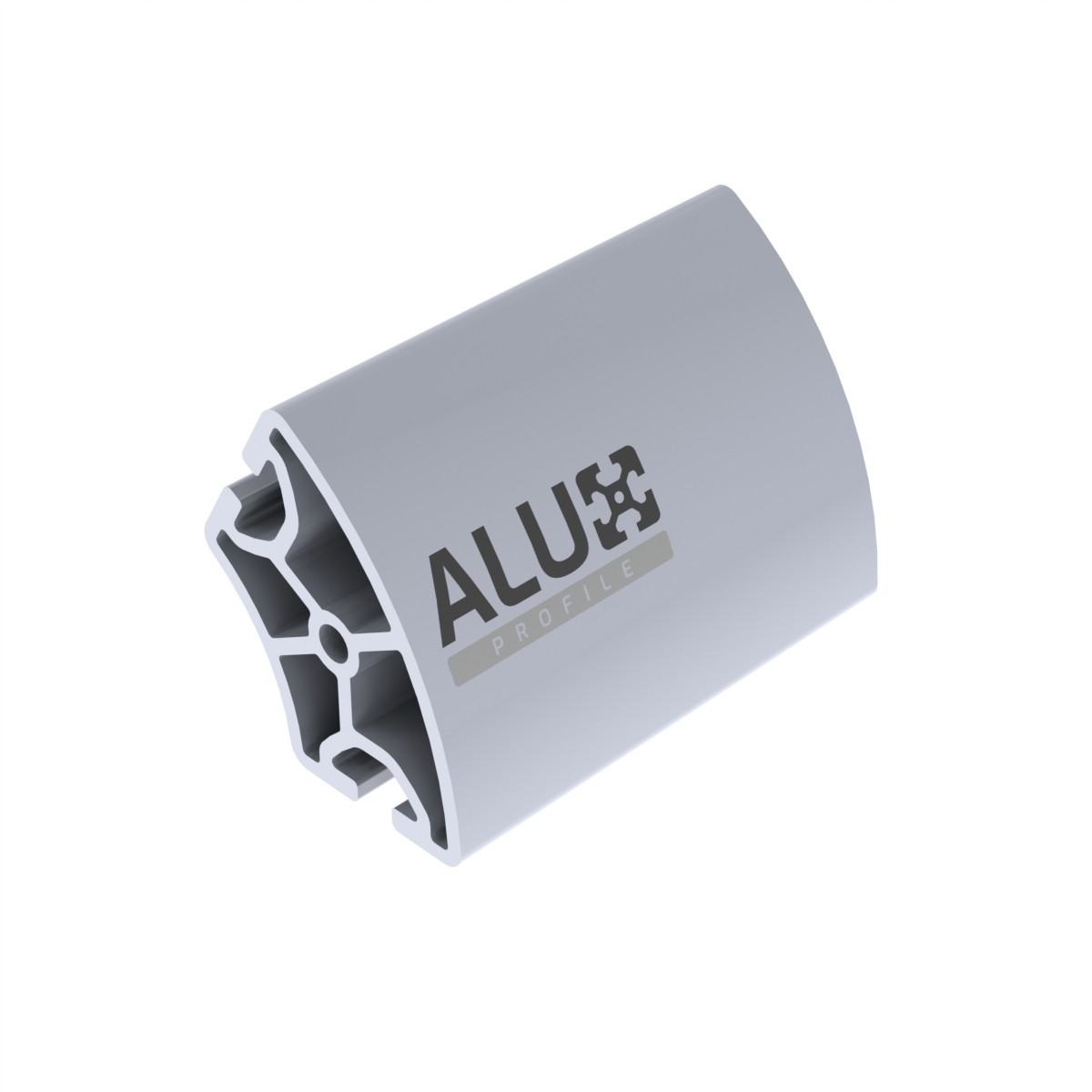

Profil aluminiowy rowkowy Alux 40–60° (rowek 8) – 2 rowki T pod kątem 60° do sztywnych konstrukcji serii 40

Profil aluminiowy rowkowy Alux 40–60° to solidny, modułowy profil przeznaczony do konstrukcji wymagających geometrii 60° w systemie serii 40 (rowek 8). Przy szerokości 40 mm oraz dwóch rowkach T 8 mm ustawionych pod kątem 60° doskonale nadaje się do budowy ram trójkątnych, ukośnych wzmocnień i kompaktowych konstrukcji maszyn, gdy standardowe profile 90° nie pasują do projektu.

Profil jest anodowany na kolor srebrno-szary, co zwiększa odporność na korozję i zapewnia estetyczne, przemysłowe wykończenie. Na obu końcach znajduje się otwór przelotowy 6,8 mm, odpowiedni do wykonania gwintu M8, co ułatwia stosowanie popularnych połączeń czołowych i łączników w konstrukcjach serii 40.

Najważniejsze zalety

• Geometria 60° dla sztywnych konstrukcji: idealna do triangulacji i ukośnych wzmocnień zwiększających sztywność ramy
• 2x rowek T 8 (8 mm): kompatybilny z szeroką gamą nakrętek T, kątowników i akcesoriów serii 40
• Głęboki rowek T (12 mm): pewne osadzenie i mocne zaciskanie elementów oraz połączeń
• Otwór rdzeniowy 6,8 mm (oba końce): przygotowany pod gwint M8 do połączeń czołowych i estetycznego montażu
• Anodowanie srebrno-szare: trwała ochrona przed zużyciem i korozją
• Cięcie na wymiar: dostawa na żądaną długość (tolerancja -1/+1 mm)

Typowe zastosowania

• Ramy trójkątne i wzmocnienia: usztywnianie narożników i przęseł dzięki geometrii 60°
• Budowa maszyn i automatyka: ukośne podpory, uchwyty czujników, ramy osłon i kompaktowe podzespoły
• Stanowiska pracy i oprzyrządowanie: ukośne belki, podpory i modułowe przyrządy
• Prototypowanie i R&D: szybkie tworzenie konstrukcji 60° bez spawania
• Ekspozycje i zabudowy: estetyczne konstrukcje kątowe z modułowym montażem

Kompatybilność systemowa (seria 40)

Profile konstrukcyjne Aluxprofile z serii 40 są kompatybilne z systemami ITEM, ISB, ISP, I-Type, co ułatwia integrację tego profilu kątowego z popularnymi konstrukcjami serii 40 (rowek 8).

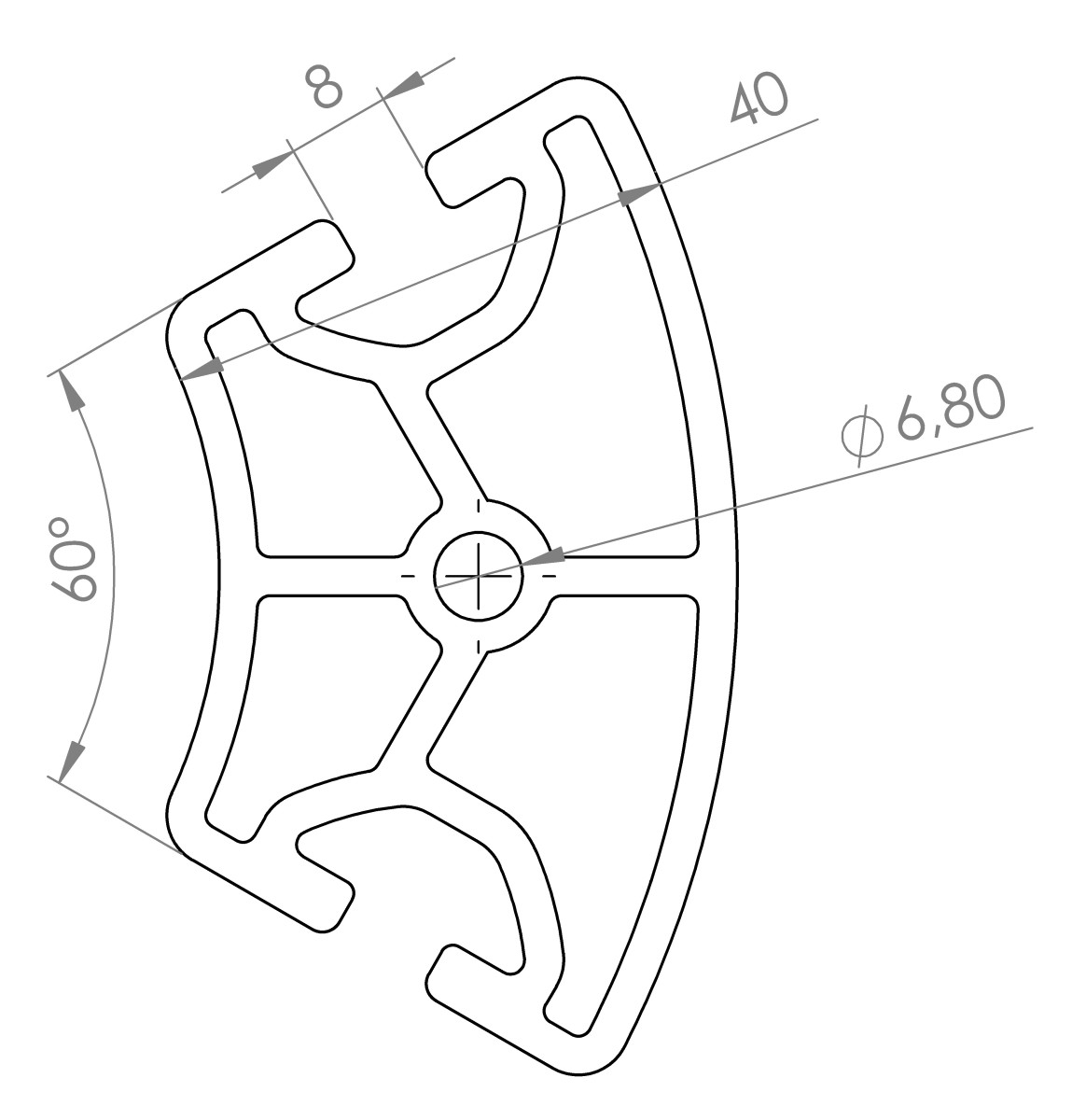

Dane techniczne

• Typ profilu: 40–60°
• Szerokość profilu: 40 mm
• Konfiguracja rowków T: 2x rowek T, ustawione pod kątem 60°
• Szerokość rowka: 8 mm (tolerancja -0/+0,3 mm)
• Głębokość rowka: 12 mm
• Otwór rdzeniowy: 6,8 mm (tolerancja -0,2/+0 mm), pod gwint M8
• Wykończenie: aluminium anodowane, srebrno-szare
• Tolerancja cięcia: długość -1/+1 mm

Zamów profil aluminiowy Alux 40–60°

Zbuduj sztywne konstrukcje kątowe z pełną modułowością serii 40 i estetycznym wykończeniem anodowanym. Jeśli potrzebujesz pomocy w doborze kompatybilnych łączników, kątowników lub nakrętek T do rowka 8, skontaktuj się z nami — doradzimy technicznie.
