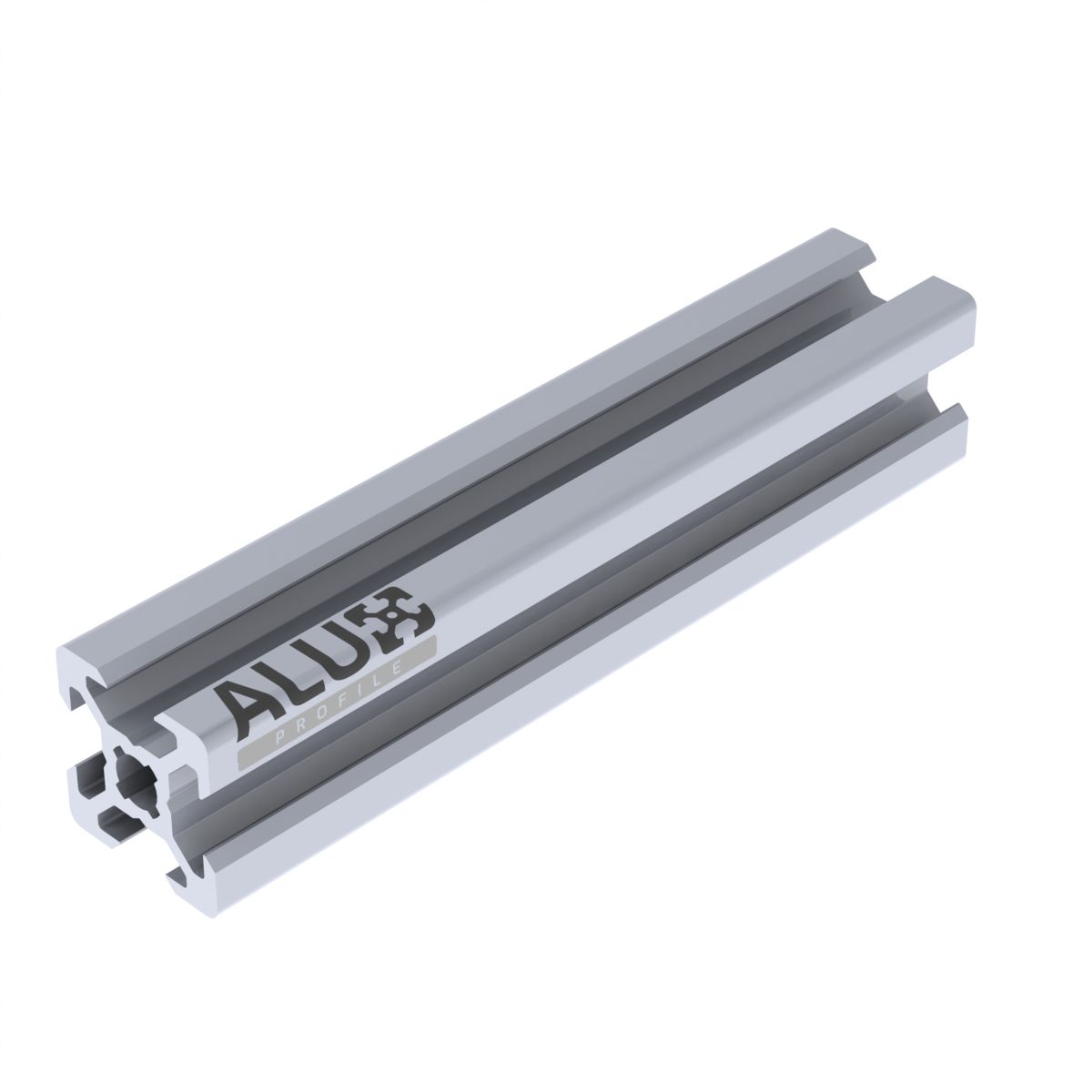

Profil aluminiowy 2020 V-slot
Skonfiguruj swój produkt

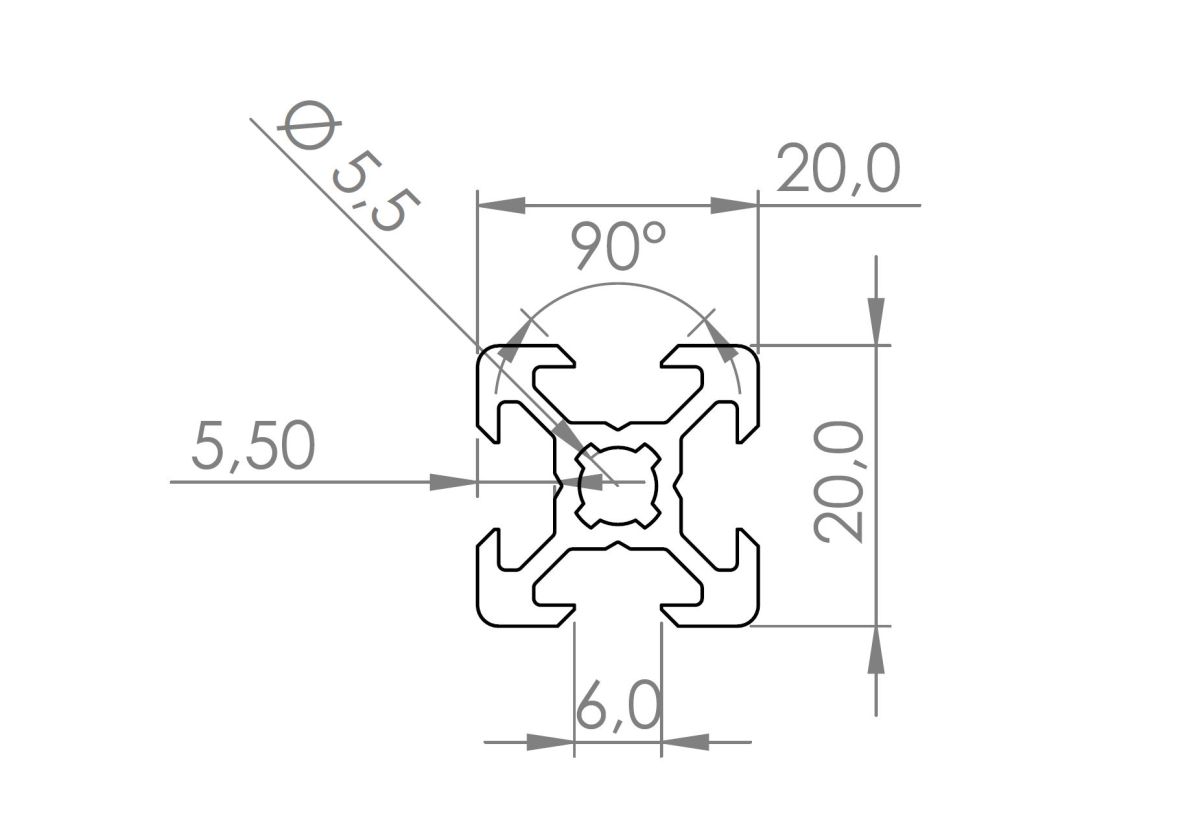

Konstrukcyjny profil aluminiowy Alux 20x20 ma szerokość 20 mm i wysokość 20 mm. Profil systemowy ma 4 szczeliny o szerokości 6 mm. Głębokość rowka T wynosi 5,5 mm. Na obu końcach profilu znajduje się otwór 5,5 mm, w którym po wcześniejszym użyciu gwintownika możesz umieścić śrubę M6. Profile aluminiowe anodowane.
Nasze aluminiowe profile konstrukcyjne serii 20 i 30 są kompatybilne z profilami sytemu BSB, BSP, B-Type, BOSCH.
Ten profil jest kompatybilny z kołami V-slot, akcesoriami V-slot i mocowaniami V-slot.
|
System profili aluminiowych |
Bosch, BSP, BSB, B-Type, V-slot |
|
Rowek profilu aluminiowego |
6mm |
|
Seria profilu aluminiowego |
20mm |
|
Rozmiar profilu aluminiowego |
20x20 mm |
|
Rozmiar rowka |
6mm -0/+0,3mm |
|
Rdzeń profilu aluminiowego |
5.5mm -0.2/+0mm |
|
Cięcie profilu aluminiowego |
-1/+1mm |
Specificaties
Załączniki
 |
2020 V-slot.step 3D |
Informacje techniczne
|
Wykończenie powierzchni |
|
|
Anodowane wykończenie powierzchni |
E6EV1 (srebrny) 10-15 µm |
|
Certyfikacja profili aluminiowych |
|
|
Certyfikat specyfikacji materiałowej |
3.1 na zapytanie |
|
Właściwości mechaniczne |
|
|
Materiał |
EN-AW 6063 |
|
Wyżarzanie |
T66 |
|
Granica sprężystości |
Rp0.2>=200 [N/ mm2] |
|
Wytrzymałość na rozciąganie |
Rm>=245 [N/ mm2] |
|
Pełzanie |
A >= 8 [%] |
|
Pełzanie |
A5 0mm>= 6 [%] |
|
Twardość |
>= 80 [HB] |
|
Specyfikacja techniczna |
|
|
Przekrój poprzeczny |
162,10 [mm2] |
|
Środek masy X |
10,00 [mm] |
|
Środek masy Y |
10,00 [mm] |
|
Geometryczne momenty bezwładności |
Ix 6531,00 [mm4] |
|
Geometryczne momenty bezwładności |
IY 6531,00 [mm4] |
|
Współczynnik wytrzymałości przekroju na zginanie |
Wx 668,80 [mm3] |
|
Współczynnik wytrzymałości przekroju na zginanie |
Wy 668,80 [mm3] |
|
Waga nominalna |
0,429 [kg/m] |
Kalkulator ugięcia
Kalkulator ugięcia konstrukcyjnego profilu aluminiowego
Narzędzie to dostarcza przybliżonych, teoretycznych wyników, których nie możemy zagwarantować w praktyce.
Konfiguracje konstrukcyjnych profili aluminiowych
Podparcie profilu skrajne
Profile wspornikowe
Profile stałe
