Srebrne mocowanie boczne do Sim Rig z płytą T – pod shifter, podkładkę pod mysz i akcesoria

Srebrne mocowanie boczne SIDE MOUNT T-PLATE to stabilna i uniwersalna baza przeznaczona do rozbudowy kokpitu Sim Racing o dodatkowe wyposażenie. Pozwala wygodnie zamontować akcesoria po boku ramy, dzięki czemu najważniejsze elementy sterujące i użytkowe pozostają w zasięgu ręki podczas jazdy.

Na mocowaniu można zainstalować między innymi shifter, hamulec ręczny, podkładkę pod mysz, button box, niewielką półkę lub inne akcesoria do Sim Rig. Modułowa konstrukcja umożliwia dopasowanie wyposażenia do indywidualnych preferencji użytkownika oraz układu całego stanowiska.

Mocowanie jest przeznaczone do ram Sim Rig wykonanych z konstrukcyjnych profili aluminiowych 4080 oraz 40160 należących do serii 40 z rowkiem T 8 mm. Może być stosowane zarówno podczas budowy nowego kokpitu, jak i przy późniejszej rozbudowie istniejącego stanowiska.

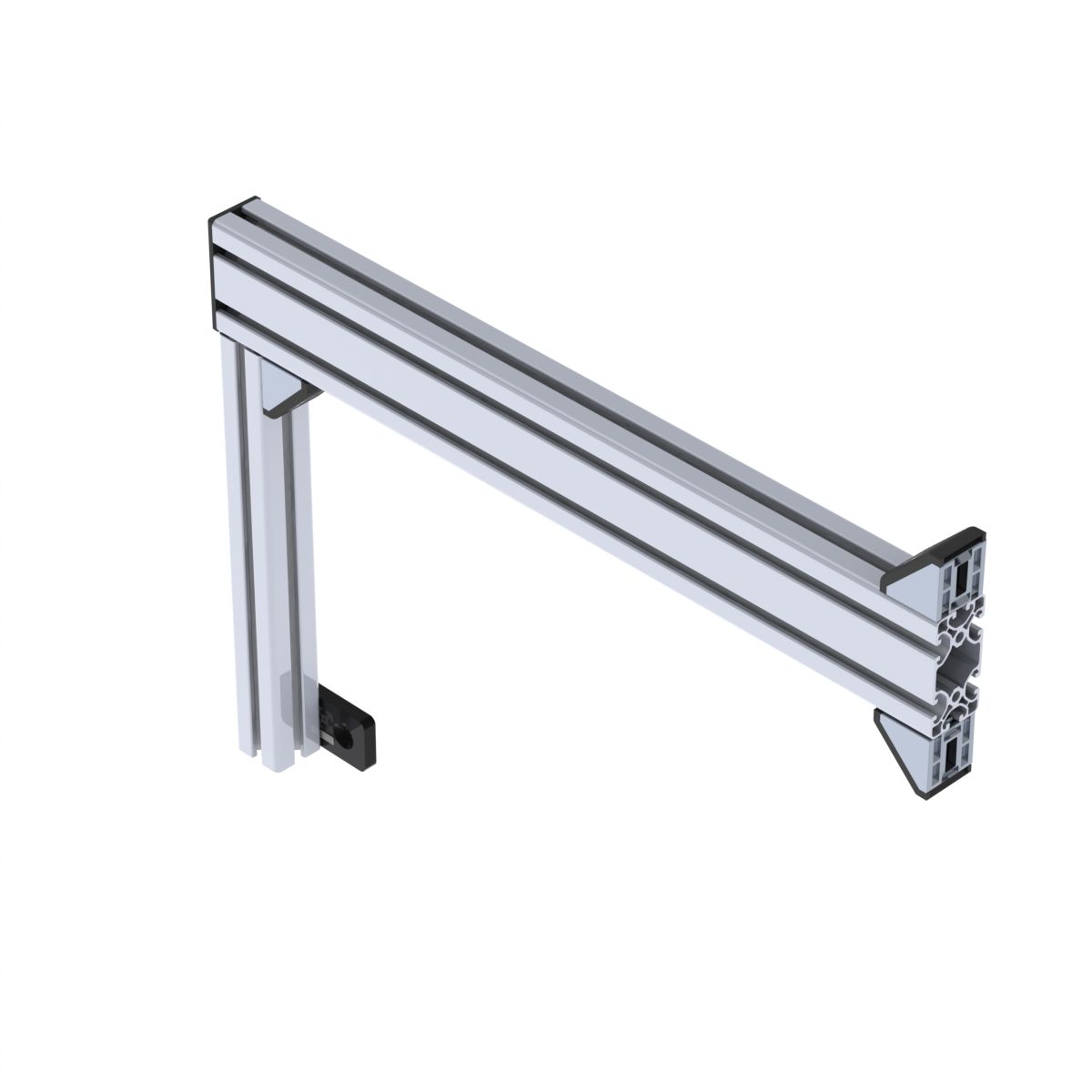

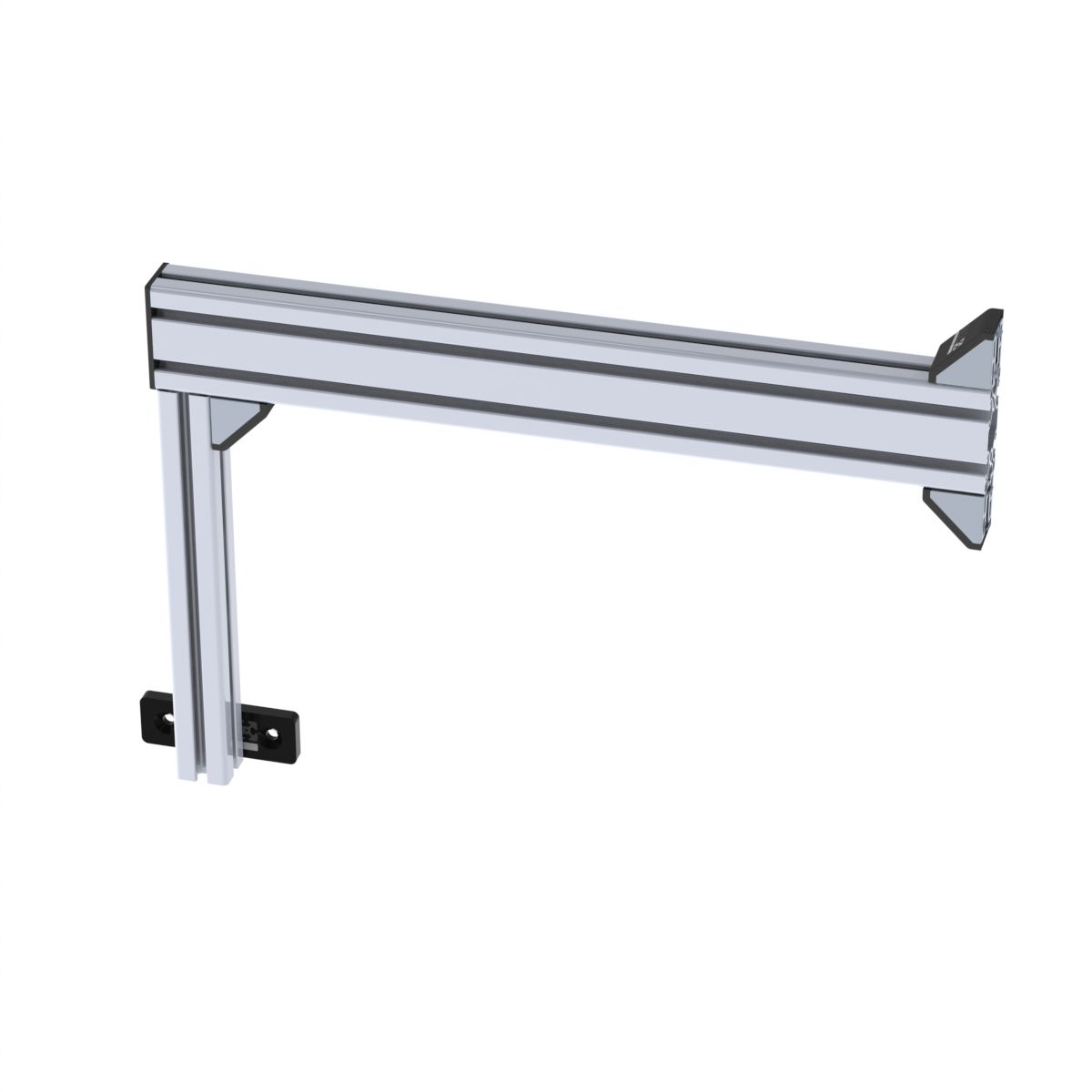

Połączenie srebrnoszarych kątowników 4040L z czarną płytą T, czarnymi śrubami stożkowymi oraz estetycznymi zaślepkami zapewnia techniczny i profesjonalny wygląd mocowania.

Co można zamontować na mocowaniu bocznym?

Mocowanie boczne do Sim Rig może pełnić funkcję uniwersalnej podstawy pod różne urządzenia i akcesoria używane podczas jazdy oraz obsługi symulatora.

Możliwe zastosowania obejmują między innymi:

• shifter / skrzynię biegów,
• hamulec ręczny do Sim Racing,
• podkładkę lub półkę pod mysz,
• button box lub dodatkowy panel sterowania,
• uchwyt na klawiaturę numeryczną albo kontroler,
• uchwyt na telefon, słuchawki lub inne akcesoria,
• indywidualne płyty i adaptery montażowe.

Przed instalacją wybranego urządzenia należy sprawdzić jego rozstaw otworów montażowych oraz dobrać odpowiednią płytę, adapter i elementy mocujące. Shifter, podkładka pod mysz i pozostałe akcesoria nie wchodzą w skład zestawu, o ile nie zostały zamówione oddzielnie.

Najważniejsze cechy srebrnego mocowania bocznego

• Typ: mocowanie boczne / baza pod akcesoria do Sim Rig
• Seria profili: seria 40
• Szerokość rowka: 8 mm
• Kolor głównych elementów: srebrnoszary
• Płyta montażowa: T-PLATE 40X120, czarna
• Elementy wsporcze: 3 kątowniki 4040L
• Możliwość montażu: shifter, hamulec ręczny, podkładka pod mysz i inne akcesoria
• Sposób montażu: bezpośrednio do rowków profili aluminiowych
• Możliwość regulacji: dopasowanie położenia w zakresie dostępnych rowków profilu
• Korzyści: łatwa rozbudowa kokpitu, stabilna baza i wygodny dostęp do akcesoriów

Zawartość zestawu

Zestaw zawiera elementy potrzebne do wykonania stabilnego i estetycznie wykończonego mocowania bocznego:

• 1x 4040 320 mm
• 1x 4080 580 mm
• 3× 4040L
• 3× 4040L-Cover
• 1× 4080-cover
• 1× T-PLATE 40X120
• 3× ISO 10642-M8X20 BLACK
• 6× ISO 7380-M8X16
• 9× 8-4-M8.40

Montaż bocznego uchwytu do Sim Rig

Mocowanie instaluje się z boku ramy wykonanej z profili aluminiowych 4080 lub 40160. Przed rozpoczęciem montażu należy ustalić docelową wysokość oraz odległość akcesorium od fotela, kierownicy i pozostałych elementów kokpitu.

Płyta T-PLATE 40X120 jest mocowana do konstrukcji za pomocą:

• 3× ISO 10642-M8X20 BLACK
• 3× 8-4-M8.40

Trzy kątowniki 4040L mocuje się przy użyciu:

• 6× ISO 7380-M8X16
• 6× 8-4-M8.40

Po ustawieniu wszystkich elementów należy równomiernie dokręcić śruby, kontrolując położenie mocowania względem ramy. Montaż w rowkach profili umożliwia zmianę pozycji zestawu oraz dopasowanie go do wzrostu użytkownika, ustawienia fotela i rodzaju instalowanego akcesorium.

Po zakończeniu montażu na kątowniki należy założyć trzy 4040L-Cover. Zaślepki zasłaniają śruby i otwory montażowe, poprawiając wygląd konstrukcji. Zaślepka 4080-cover służy do estetycznego zamknięcia odsłoniętego końca kompatybilnego profilu 4080.

Stabilne i estetyczne mocowanie akcesoriów

Trzy kątowniki 4040L tworzą dodatkowe punkty podparcia, natomiast płyta T 40x120 stabilizuje połączenie z ramą kokpitu. Taki układ ogranicza niepożądane przemieszczanie się mocowania podczas zmiany biegów, obsługi hamulca ręcznego lub korzystania z innych akcesoriów.

Czarne śruby stożkowe ISO 10642-M8X20 BLACK są dopasowane do czarnej powierzchni płyty T. Standardowe śruby ISO 7380-M8X16 dobrze komponują się natomiast ze srebrnoszarymi kątownikami 4040L, tworząc spójne wizualnie połączenie.

Przed zamontowaniem cięższego urządzenia należy upewnić się, że jego masa, sposób mocowania i położenie nie powodują nadmiernego obciążenia ramy. W przypadku dużych lub nietypowych akcesoriów może być wymagane zastosowanie dodatkowej płyty albo podpory.

Srebrne mocowanie boczne SIDE MOUNT T-PLATE to funkcjonalne rozwiązanie dla użytkowników, którzy chcą wygodnie rozbudować kokpit o shifter, podkładkę pod mysz lub inne akcesoria. Komplet kątowników, płyty T, zaślepek i elementów montażowych umożliwia wykonanie stabilnego, regulowanego oraz profesjonalnie wyglądającego połączenia z ramą Sim Rig.
