Łącznik centralny 90 stopni

Łącznik centralny 90 stopni – wewnętrzny łącznik do połączeń pod kątem prostym (rowki pozostają wolne)

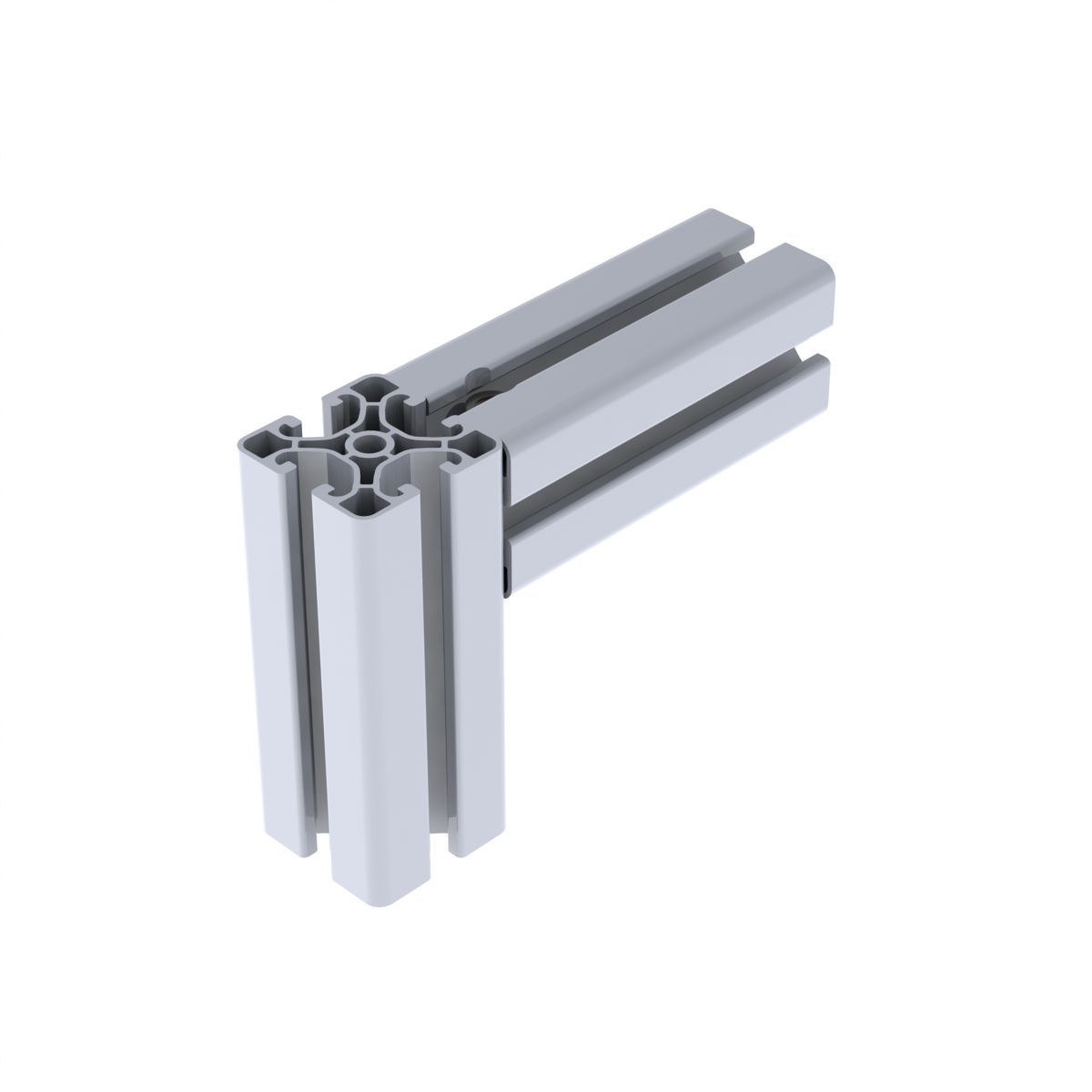

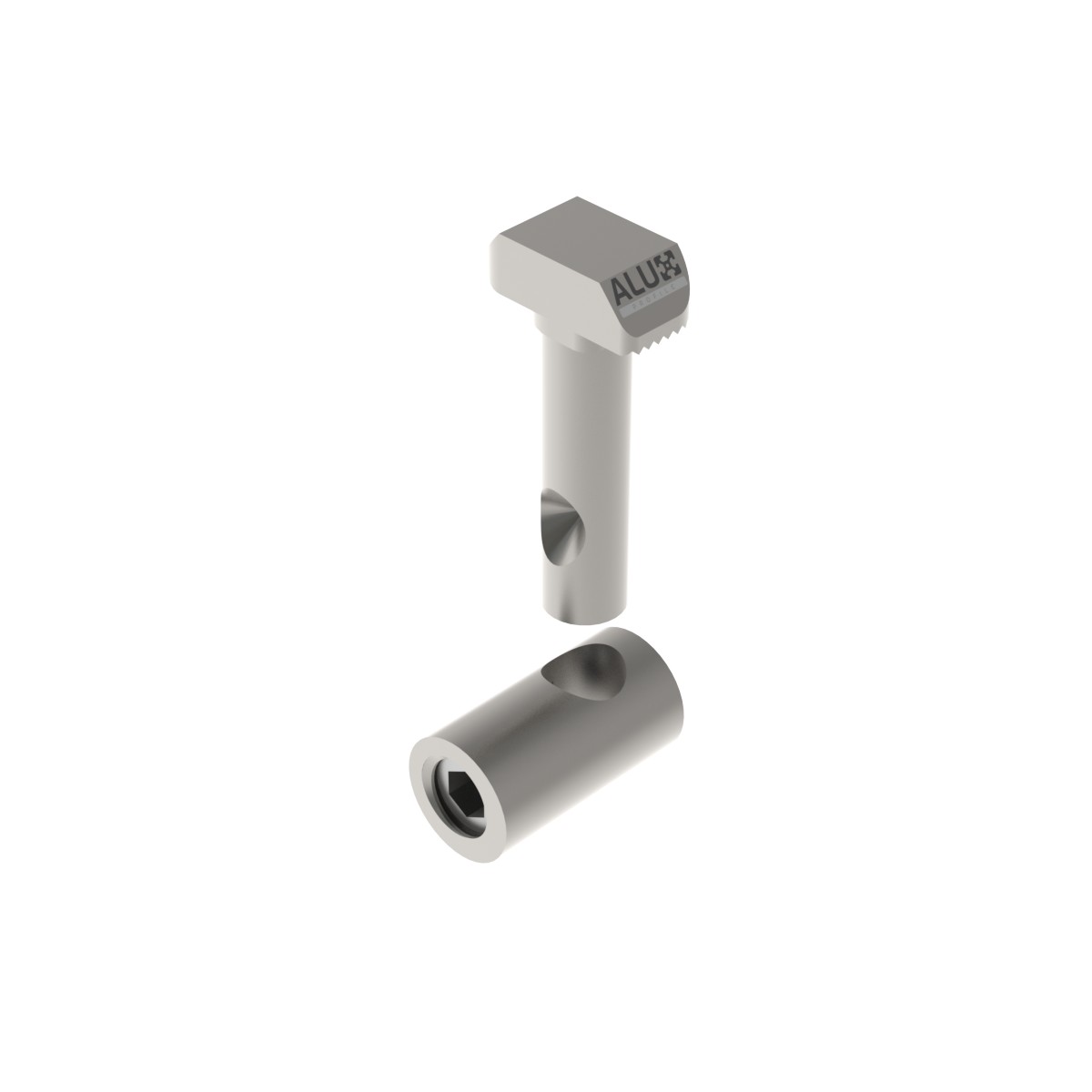

Łącznik centralny 90 stopni to kompaktowy łącznik wewnętrzny przeznaczony do połączeń pod kątem 90° w konstrukcjach z profili aluminiowych. Montaż wymaga wykonania otworu dostępowego Ø11 mm w jednym profilu, ale w zamian otrzymujesz kluczową korzyść: pozostałe rowki T pozostają całkowicie wolne. Dzięki temu możesz nadal wykorzystywać rowki do montażu płyt, paneli, uchwytów, czujników, prowadzenia kabli oraz akcesoriów po wykonaniu połączenia.

Ponieważ łącznik znajduje się w dużej mierze wewnątrz profilu, połączenie ma czysty wygląd i minimalną ilość widocznych elementów—idealne do ram maszyn, osłon, stanowisk roboczych, konstrukcji automatyki i modułowych konstrukcji z profili, gdzie liczy się estetyka oraz wolne rowki montażowe.

Montaż (wymaga obróbki profilu)

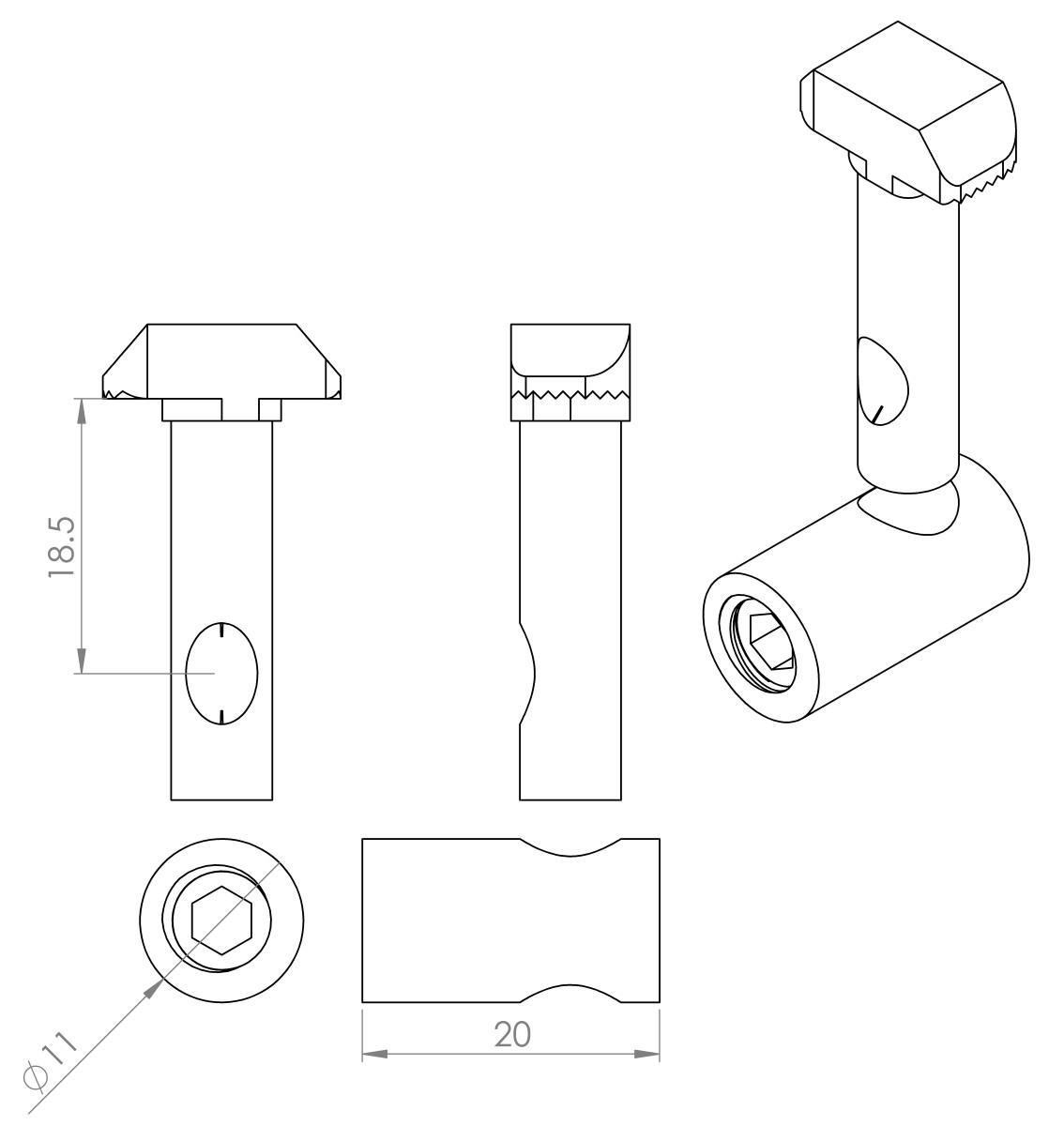

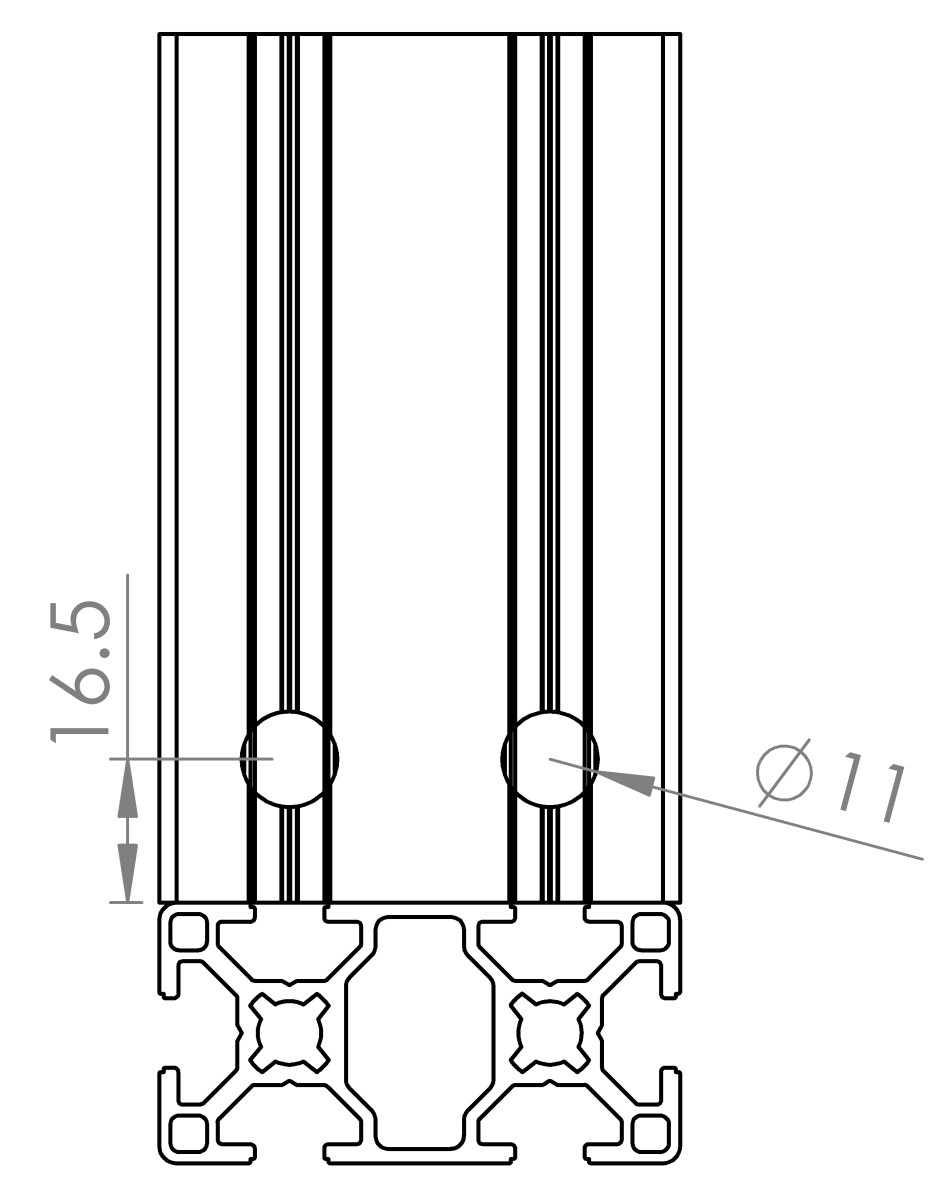

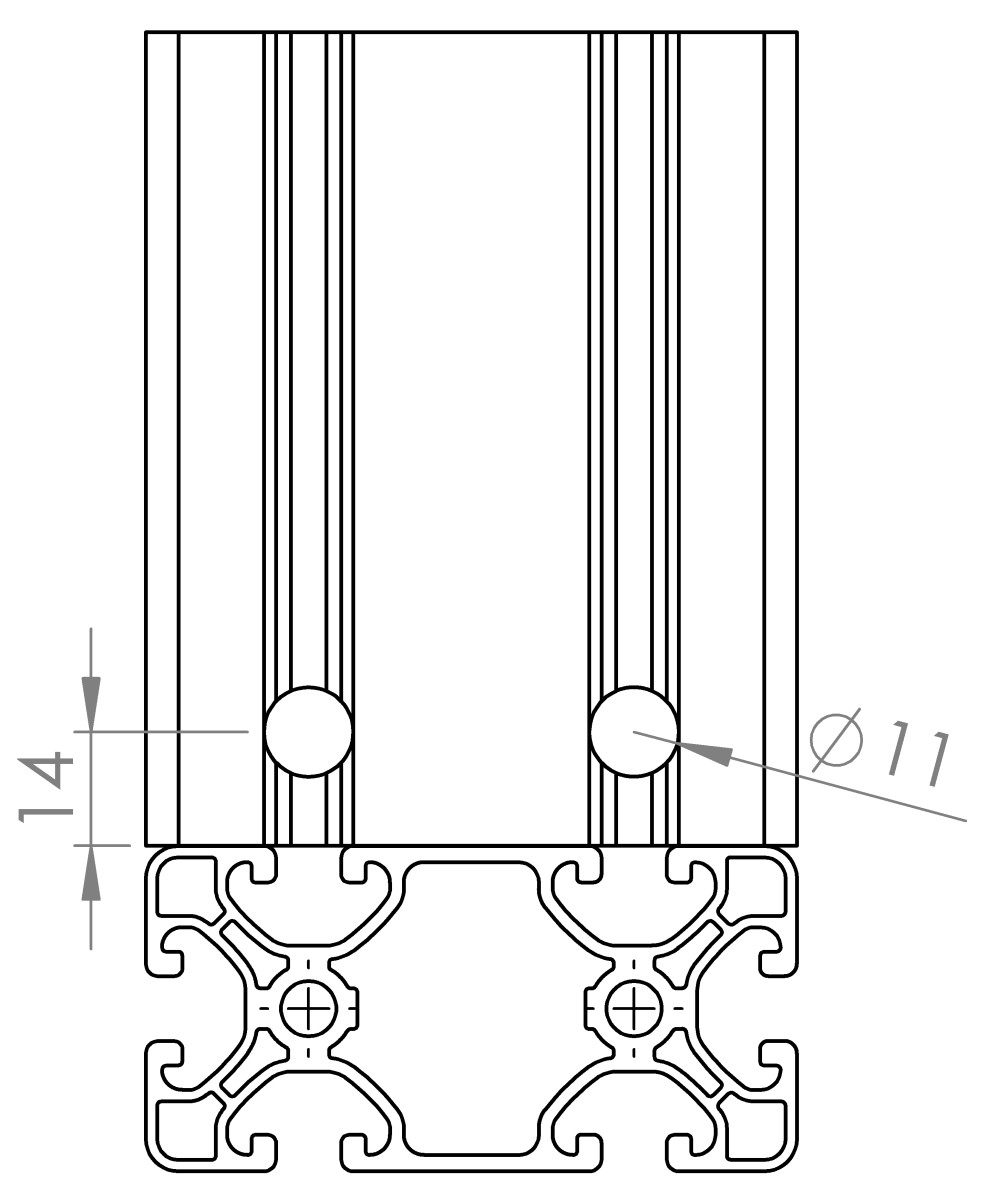

Aby zamontować łącznik centralny 90°, należy wywiercić lub wyfrezować otwór dostępowy Ø11 mm w profilu. Położenie otworu wzdłuż profilu zależy od systemu profili (geometria profilu i pozycja łącznika). Następnie łącznik wkłada się i dokręca przez otwór za pomocą klucza imbusowego. Po dokręceniu łącznik blokuje się w rowku i mocno zaciska połączenie pod kątem prostym.

Dlaczego warto wybrać łącznik centralny 90°?

• Połączenie pod kątem prostym z łącznikiem ukrytym wewnątrz profilu
• Wolne rowki T do późniejszego montażu i regulacji
• Estetyczne wykończenie: minimalna ilość widocznych elementów
• Szybki montaż po przygotowaniu otworu
• Idealny do konstrukcji modułowych, gdzie akcesoria muszą nadal przesuwać się w rowku

Wersja 0° i 90°

To jest wersja 90 stopni do połączeń narożnych. Dostępna jest również wersja 0 stopni do połączeń w linii, z tą samą zaletą, że rowki pozostają wolne.
