Łącznik 3-kierunkowy 3030 do profili aluminiowych – seria 30, 3 śruby M8

Łącznik 3-kierunkowy profil 3030, określany również jako łącznik 3D do profili aluminiowych, to praktyczny element przeznaczony do połączenia trzech profili 30×30 mm w jednym narożniku konstrukcji. Umożliwia ustawienie profili w trzech prostopadłych kierunkach i wykonanie przestrzennego połączenia narożnego pod kątem 90°.

Łącznik jest przeznaczony do konstrukcji wykonywanych z profili aluminiowych 3030 należących do serii 30 z rowkiem T o szerokości 8 mm. Sprawdza się podczas budowy ram, stelaży, obudów maszyn, stanowisk roboczych, regałów, konstrukcji automatyki oraz innych modułowych projektów technicznych.

W zestawie znajdują się trzy śruby z łbem stożkowym ISO 10642-M8x20 oraz zaślepka wykończeniowa. Do prawidłowego montażu konieczne jest wykonanie gwintu M8 na końcu każdego z trzech profili współpracujących z łącznikiem.

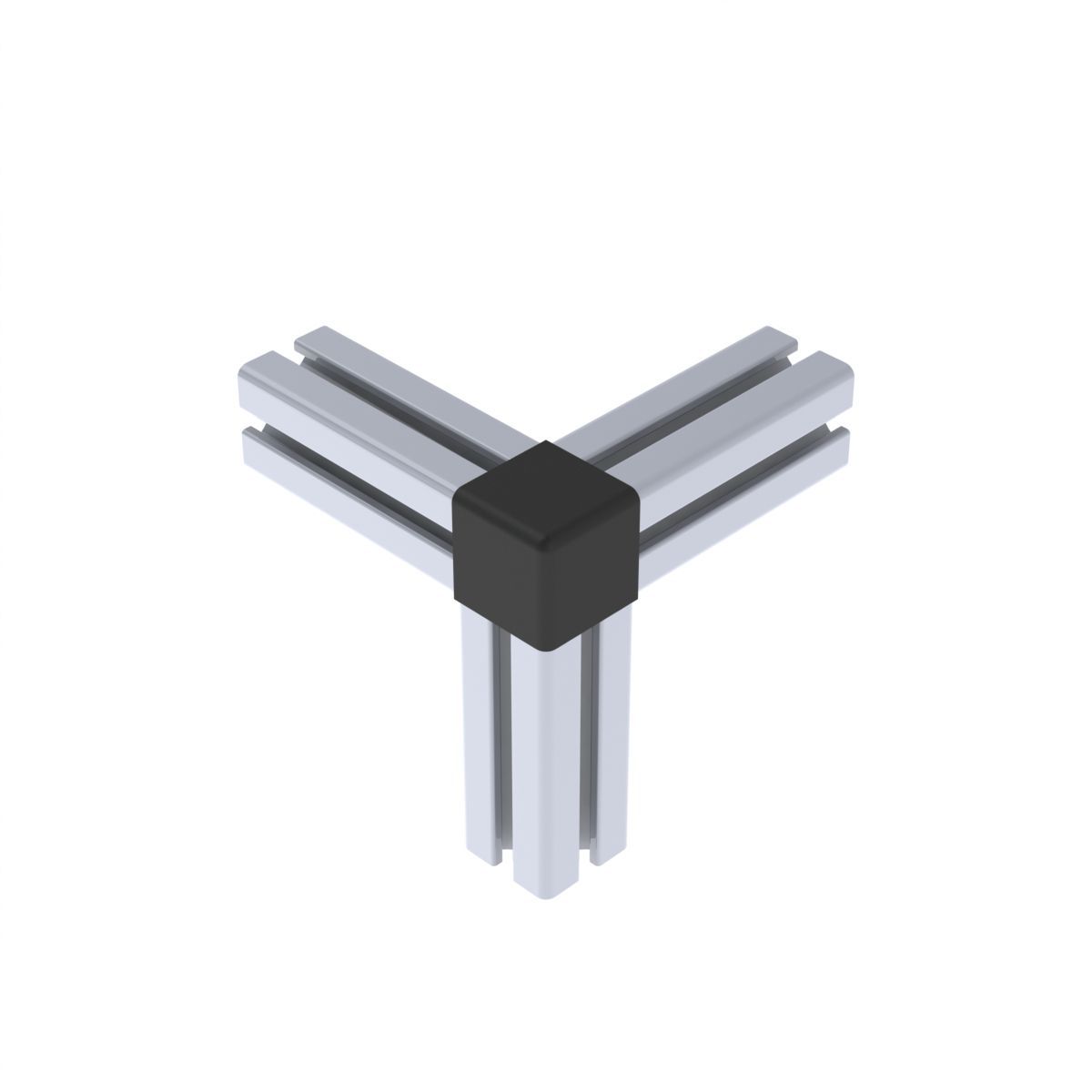

Łączenie trzech profili 30×30 mm w jednym narożniku

Łącznik 3-kierunkowy umożliwia połączenie trzech profili aluminiowych 3030 w jednym punkcie konstrukcji. Każdy profil jest ustawiony prostopadle względem pozostałych, dzięki czemu można utworzyć narożnik przestrzenny wykorzystywany między innymi w ramach prostopadłościennych, obudowach, stelażach oraz konstrukcjach wsporczych.

Taki sposób łączenia jest szczególnie praktyczny w konstrukcjach, w których trzy krawędzie spotykają się w jednym narożniku. Zamiast stosowania kilku oddzielnych kątowników można wykorzystać jeden element dopasowany do układu trzech profili.

Połączenie można zastosować zarówno w nowych projektach, jak i podczas rozbudowy istniejącej konstrukcji z profili aluminiowych serii 30. Przed montażem należy zaplanować długość profili oraz wskazać, które ich końce powinny zostać nagwintowane.

Łącznik 3D do profili aluminiowych serii 30

Łącznik jest przeznaczony do profili o przekroju 30×30 mm, należących do systemu serii 30 z rowkiem T o szerokości 8 mm.

Łącznik może współpracować między innymi z następującymi profilami:

• profil aluminiowy konstrukcyjny 3030 w kolorze srebrnoszarym,
• profil aluminiowy 3030 czarny.

Przed zakupem należy sprawdzić przekrój, serię oraz budowę otworu rdzeniowego zastosowanego profilu. Produkt jest przeznaczony do profili 3030 i nie stanowi uniwersalnego łącznika do wszystkich profili posiadających rowek o szerokości 8 mm.

Gwintowanie M8 wymagane przed montażem

Łącznik jest mocowany do otworów rdzeniowych znajdujących się na końcach profili. Aby możliwe było wkręcenie dołączonych śrub, każdy z trzech profili należy nagwintować na M8 od strony współpracującej z łącznikiem.

W przypadku samodzielnego przygotowania profili gwinty należy wykonać osiowo i na odpowiednią głębokość. Przed montażem warto usunąć z otworów wióry oraz sprawdzić, czy śruby można rozpocząć wkręcać bez nadmiernego oporu.

Podczas zamawiania profili 3030 na stronie ALUX Profile można wybrać opcję gwintowania M8. Dla każdego z trzech profili należy zamówić gwint na końcu, który będzie połączony z łącznikiem 3-kierunkowym.

Gwintowanie powinno zostać wykonane przed rozpoczęciem składania konstrukcji. Po zamontowaniu profili dostęp do ich otworów rdzeniowych może być ograniczony.

Zawartość zestawu

• 1× łącznik 3-kierunkowy profil 3030,
• 3× ISO 10642-M8x20,
• 1× zaślepka wykończeniowa.

Do wykonania połączenia potrzebne są trzy prawidłowo przycięte profile 30×30 mm z gwintami M8 przygotowanymi na odpowiednich końcach.

Zaślepka do estetycznego wykończenia połączenia

Dołączona zaślepka służy do wykończenia widocznej części łącznika po zamontowaniu i dokręceniu śrub. Pomaga uzyskać bardziej uporządkowany wygląd narożnika oraz osłania elementy znajdujące się wewnątrz łącznika.

Zaślepkę należy założyć dopiero po sprawdzeniu ustawienia wszystkich trzech profili i ostatecznym dokręceniu połączenia. Dzięki temu w razie konieczności korekty zachowany jest swobodny dostęp do śrub montażowych.

Sposób montażu łącznika 3-kierunkowego 3030

1. Przygotowanie profili: przygotować trzy profile aluminiowe 3030 przycięte na wymaganą długość.

2. Sprawdzenie zakończeń: upewnić się, że końce profili są przycięte prostopadle i oczyszczone z większych zadziorów.

3. Wykonanie gwintów: nagwintować na M8 otwór rdzeniowy na końcu każdego profilu przeznaczonego do połączenia.

4. Oczyszczenie gwintów: usunąć wióry i pozostałości po obróbce oraz sprawdzić możliwość swobodnego rozpoczęcia wkręcania śrub.

5. Ustawienie łącznika: umieścić łącznik w punkcie, w którym mają spotkać się trzy profile.

6. Przyłożenie profili: ustawić końce profili przy odpowiednich powierzchniach łącznika, zachowując ich wzajemną prostopadłość.

7. Wprowadzenie śrub: umieścić trzy śruby ISO 10642-M8x20 w otworach łącznika i rozpocząć wkręcanie ich w przygotowane gwinty M8.

8. Wstępne dokręcenie: dokręcić śruby częściowo, pozostawiając możliwość skorygowania ustawienia profili.

9. Kontrola narożnika: sprawdzić wzajemną prostopadłość profili oraz położenie całej konstrukcji.

10. Ostateczne dokręcenie: dokręcać wszystkie trzy śruby stopniowo i równomiernie.

11. Montaż zaślepki: po zakończeniu regulacji i kontroli osadzić zaślepkę wykończeniową.

Śruby należy wkręcać osiowo i dokręcać z wyczuciem. Nadmierna siła może uszkodzić gwint wykonany w otworze rdzeniowym profilu albo utrudnić późniejszy demontaż połączenia.

Zastosowanie łącznika 3D do profili 3030

Łącznik 3-kierunkowy może być stosowany w różnego rodzaju konstrukcjach wykonanych z profili aluminiowych serii 30, takich jak:

• ramy przestrzenne i stelaże aluminiowe,
• obudowy oraz osłony maszyn i urządzeń,
• stanowiska robocze i montażowe,
• stoły warsztatowe oraz produkcyjne,
• konstrukcje automatyki i robotyki,
• stanowiska laboratoryjne i testowe,
• regały oraz konstrukcje magazynowe,
• ramy urządzeń i konstrukcje wsporcze,
• prototypy i projekty techniczne DIY,
• niestandardowe konstrukcje z profili aluminiowych 3030.

Praktyczne połączenie trzech profili aluminiowych 3030

Łącznik 3-kierunkowy profil 3030 to funkcjonalne rozwiązanie do wykonywania przestrzennych narożników w konstrukcjach z profili aluminiowych serii 30. Pozwala połączyć trzy profile 30×30 mm w jednym punkcie za pomocą trzech dołączonych śrub ISO 10642-M8x20.

Kompletny zestaw z zaślepką, dopasowanie do profili z rowkiem T 8 mm oraz możliwość zamówienia profili z wykonanym gwintowaniem M8 ułatwiają przygotowanie estetycznych ram, obudów, stelaży, stanowisk roboczych, regałów i innych modułowych konstrukcji technicznych.
