Kątownik wewnętrzny rowek T10

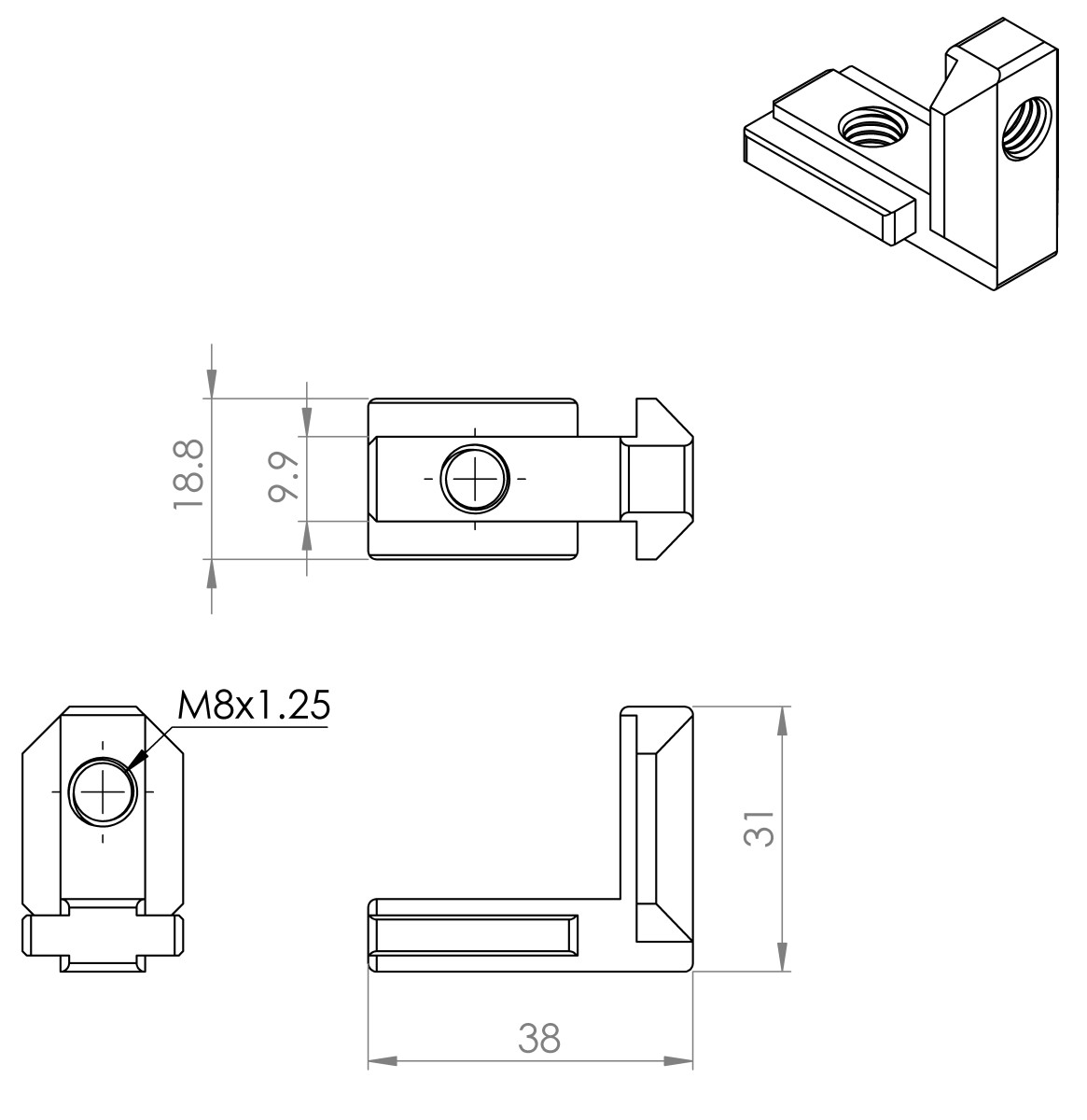

Kątownik wewnętrzny – profile aluminiowe T-slot 10 (seria 45), odlew ciśnieniowy cynku, w zestawie 2x DIN 914 M8x12 wkręty dociskowe

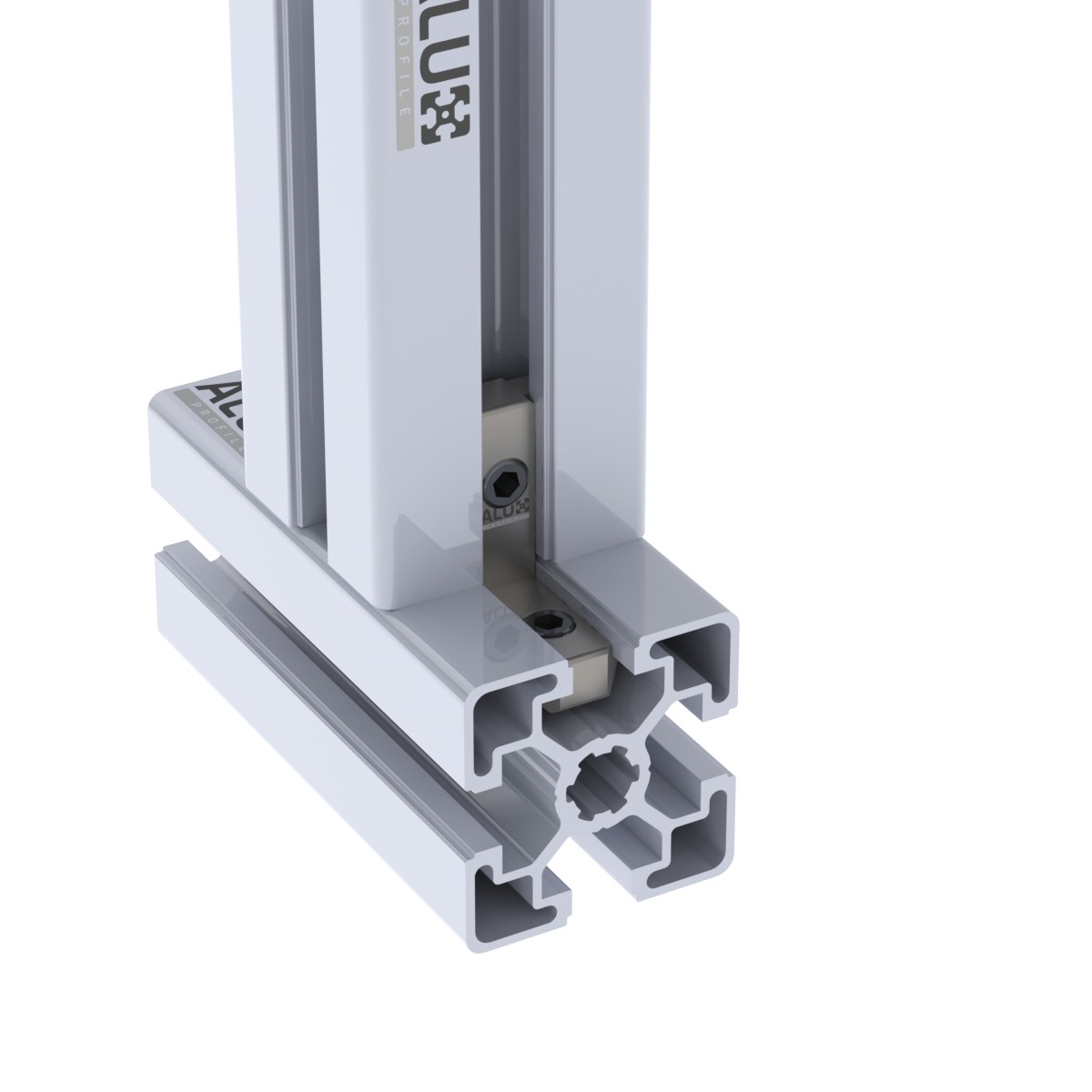

Kątownik wewnętrzny to praktyczny i ekonomiczny sposób łączenia aluminiowych profili konstrukcyjnych T-slot 10, seria 45 szybko i estetycznie od wewnątrz. Ponieważ łącznik znajduje się w dużej mierze w rowkach profilu, zewnętrzna część konstrukcji pozostaje czysta i bez wystających elementów—idealne rozwiązanie do ram maszyn, osłon, stanowisk roboczych, prototypów oraz ogólnych konstrukcji z profili aluminiowych, gdzie liczy się szybkość i prostota.

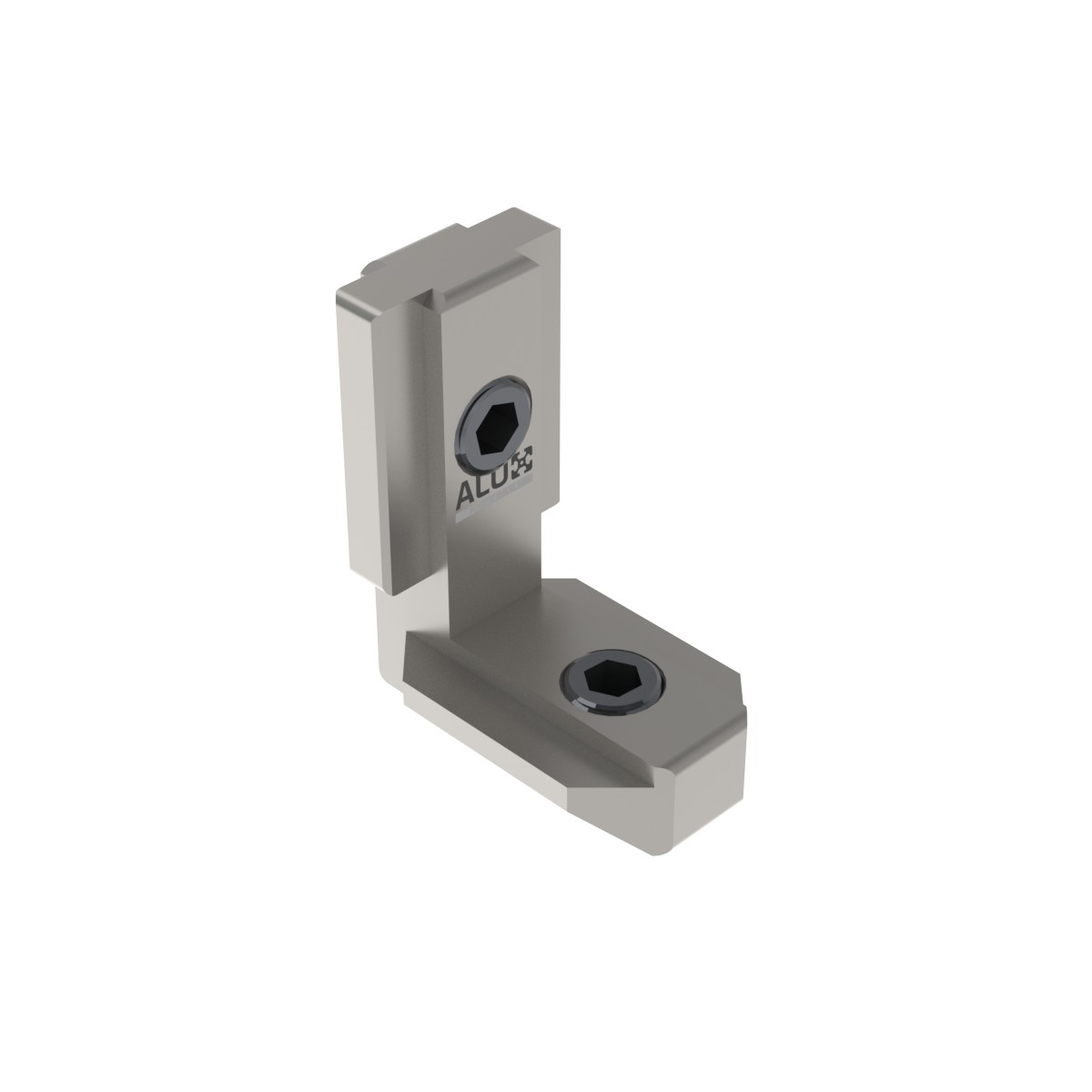

Korpus łącznika wykonany jest z odlewu ciśnieniowego cynku, co zapewnia dobre dopasowanie i niezawodne działanie w typowych zastosowaniach. Każdy łącznik jest dostarczany z 2x wkrętami dociskowymi DIN 914 M8x12. Montaż jest prosty: umieść łącznik w profilu, ustaw drugi profil i dokręć wkręty dociskowe. Podczas dokręcania łącznik blokuje się i ustala pozycję profili względem siebie—bez skomplikowanej obróbki i bez specjalnych narzędzi (wystarczy standardowy klucz imbusowy).

Jak działa to połączenie

Ten typ łącznika wewnętrznego służy głównie do ustalenia profili w położeniu. W przeciwieństwie do niektórych cięższych metod łączenia, podczas dokręcania nie dociąga profili mocno do siebie. Oznacza to, że nie jest to najmocniejsza opcja w zastosowaniach z dużymi obciążeniami zginającymi, silnymi drganiami lub tam, gdzie wymagana jest maksymalna sztywność połączenia.

Mimo to jest to świetne rozwiązanie, gdy potrzebujesz:

• szybkiej i ekonomicznej metody łączenia
• łatwego montażu przy minimalnym wysiłku
• estetycznego połączenia z elementami montażowymi w dużej mierze ukrytymi
• elastyczności projektu—bo w razie potrzeby można dodać kolejne łączniki

Dla większej wytrzymałości i stabilności można zastosować kilka łączników na jedno połączenie, w zależności od obciążenia i rozmiaru konstrukcji. Dzięki temu łatwo zwiększyć wytrzymałość połączenia bez zmiany projektu.

Najważniejsze cechy

• Do profili aluminiowych T-slot 10 / seria 45
• Korpus z odlewu ciśnieniowego cynku
• W zestawie 2x DIN 914 M8x12 wkręty dociskowe
• Szybki montaż: włożyć, ustawić, dokręcić
• Ekonomiczna metoda łączenia dla wielu standardowych konstrukcji
• Większa wytrzymałość dzięki zastosowaniu kilku łączników na połączenie
